今天分享的是問吧中的優秀問答

水波紋曲面造型景墻建模思路

視頻教程

完整視頻復制下方鏈接進行觀看

sketchupbar.com/ke/139

具體步驟

吧友：Devil_1111提供的一個建模思路，用到的功能主要有：沙盒工具（內置插件，安裝就有），貝茲曲線（SUAPP編號96），模型交錯（自帶功能）。

?步驟如下：
1.沙盒工具--根據網格創建，繪制一個網格，尺寸按需，或自己畫個正方形，然后陣列，再成組；

2.貝茲曲線（SUAPP編號96），在組外繪制多條貝茲曲線；

3.將貝茲曲線復制，原位粘貼至組內（不要取消選擇）；

4.沙盒工具--曲面起伏，調整一個較大的、合適的半徑，進行曲面起伏；

5.再調整一個較小的半徑，進行曲面起伏；

6.再調整一個最小的半徑（只覆蓋到曲線上的點），或者直接用移動，這樣做出一個曲線處棱角比較鮮明的曲面；

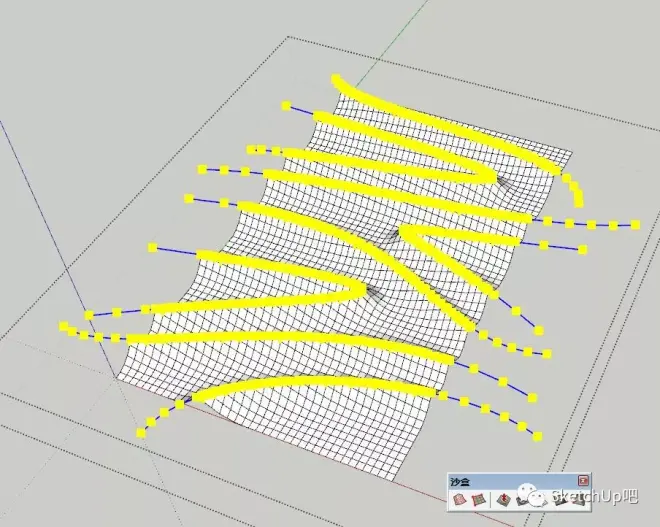

7.曲面效果如下：

8.另外繪制長方體柵格板，范圍小于曲面范圍（便于交錯后刪除）；

9.利用模型交錯，將柵格板超出部分，及曲面多余部分刪除（交錯前對曲面進行邊線柔化操作，可利于刪除），效果如下：

本文使用插件來自

SUAPP3.5中文插件庫專業版
