作為精密測量工具，千分尺（又稱螺旋測微器）和游標卡尺被廣泛用于精密加工之中，并被業內人所熟知著，然而測量值本就不是個絕對值，只有正確使用了測量工具才能無窮大的去接近他的真身，這兩種測量工具，你們都會用嗎？

外徑千分尺的刻度讀法

使用前不要忘了校準調零哦！

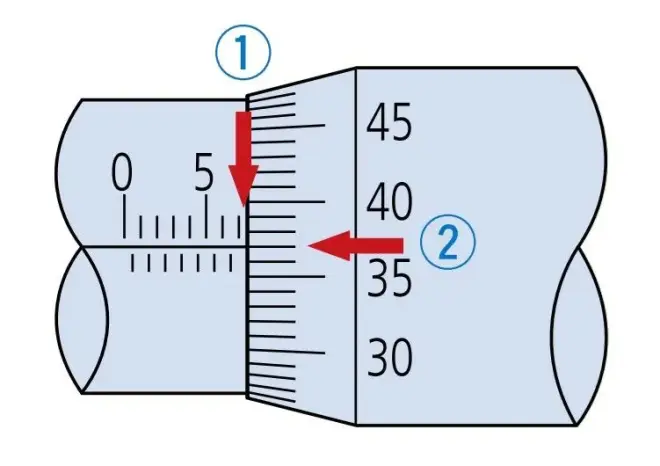

標準刻度，分度值為0.01mm時

通常情況下，當基線對正后，可以通過基線的位置來估讀尺寸的最后一位數。

可以像上圖那樣讀取到分度值0.01mm，也可以像下圖所示那樣，讀取分度值到0.001mm。

帶有游標刻度，分度值為0.001mm時

帶游標刻度的千分尺在套管基線的上面有游標刻度，此時的讀數方法如下圖所示：

②當指引線為兩個刻度(在這種情況下，21和22)之間的位置時，讀取0.21mm。
③當游標尺刻度與其中一個微分筒刻度對齊時，讀取0.003mm。

讀數的注意事項>>
1）基線下面的刻度不要漏讀或讀錯。

2）讀取微分筒刻度線時須從正面直視基線。

▲ 正面直視基線

如果像或那樣有傾斜角度去讀數（如下圖），會受到視覺偏差的影響無法讀取刻度的正確位置，造成讀數錯誤。

游標卡尺的刻度讀法

使用前不要忘了校準調零哦！

游標卡尺的讀數

提示：②?0.15mm是讀取的主尺刻度與游標刻度重合的位置。

帶表卡尺的讀數

關于游標刻度的小知識>>
觀察游標卡尺會發現，游標尺的刻度被刻在卡尺尺框上，且每個刻度比主標尺刻度1mm要短0.05mm。

這意味著，隨著卡尺量爪打開，每次連續移動0.05mm均會使后續游標尺線與主標尺線重合，所以計數單位為0.05mm?；蛘?，可使一個游標分格比主尺的兩個分格短0.05mm，以形成長游標尺。這使刻度更易讀，但原理和分度仍相同。

見①如B圖滑塊向右方移動0.1mm時，與主標尺第2根刻度重合…進行步驟②，讀取到0.1mm。

初期的卡尺是將主標尺的19個刻度全部20等分，每一個分度為0.05mm，但是在狹窄的范圍內尋找一致的線非常煩瑣，因此，自20世紀70年代起，人們普遍采用將主標尺的39個刻度全部20等分的長游標刻度的游標卡尺了。

為了讀取比0.05mm更小的單位，也曾出現過將主尺的49個刻度均50等分、每一個分度為0.02mm類型的游標卡尺，不過，因數顯顯示為0.01mm的數顯卡尺的出現，現在這種類型的游標卡尺很少了。
