潔凈室凈化的等級標準及其造價

潔凈室需要將一定范圍內空氣中的微粒子、有害空氣、細菌等污染物排除，并將無塵室內的溫度、潔凈度、室內壓力、氣流速度和分布、噪音振動及照明、靜電控制在某一需求范圍內。通常根據實驗室空氣中的顆粒數量對潔凈室進行分類，目前普遍采用美國聯邦標準，需要注意是A、B、C、D級別的劃分是參照ISO標準（歐盟），其本身包含了靜態和動態要求。美國聯邦標準209（A至D），采用一立方英尺空氣中等于或大于0.5mm的顆粒數，對潔凈室進行分類。較新的標準是國際標準組織的TC 209。

潔凈室按空氣清潔程度分類，可假設塵粒的尺寸為0.5μm，則1級、10級、100級無塵室大塵埃粒子數目分別小于或等于1顆、10顆、100顆。如果塵粒尺寸不是0.5μm，無塵室等級應以在一特定塵粒尺寸的級數來表示，分別分為1級、10級、100級、1000級、10000級、100000級、300000級。10萬級凈化車間是指工作車間里面每立方米的微?？刂圃?0W以內，以此類推。數值越小，凈化級別就越高，潔凈度越高造價就越高。

?

從換氣次數角度上來說：

100000（10萬）級別要求每小時換氣18-25次，完全換氣后空氣凈化時間不超過40分鐘。

10000（1萬）級別要求每小時換氣25-30次，完全換氣后空氣凈化時間不超過30分鐘。1000（1千）級別要求每小時換氣40-60次，完全換氣后空氣凈化時間不超過20分鐘。

?

潔凈室凈化的造價及常用設備

?

一般來說30萬級~10萬級凈化車間為1500~2000元/㎡；萬級潔凈車間在2000~2500元/㎡，潔凈檢測師出無塵車間檢測報告（即潔凈度檢測報告）費用為50元/㎡。具體要根據業主的需求/面積/行業/潔凈度/工程總量來核算。

?

無塵車間與普通的車間不同，主要在于設備的差距，不同的設備會呈現出不同的空氣凈化程度。一般食品類無塵凈化裝修主要包含如下設備：

?

風淋室

風淋室可以直接消除人和物表面的塵埃，能直接對前后的潔凈區和非潔凈區進行緩沖。使用比較廣泛，能夠直接應用于食品、醫藥等領域。對風淋室的操作是需要技術和經驗的，一旦處理和經驗不當，會直接影響到正常的使用，特別是非潔凈區，受影響的可能性更大一些。

?

傳遞窗

傳遞窗是安裝在潔凈區和非潔凈區之間，進行兩個區域小件物品的傳遞和運輸，可以減少對潔凈室門的開啟次數，將潔凈區的空氣污染程度降低到最少。傳遞窗箱體設計有多種，常規箱體外部是噴塑，內膽是不銹鋼的，外觀比較美觀。主要使用電控連鎖或機械連鎖裝置進行控制，能夠減少非潔凈區的灰塵帶入高潔凈區內，對于凈化車間的幫助是比較大的。

高效送風口

此設備為萬級、十萬級潔凈室工程凈化空調系統的終端送風裝置。可廣泛應用于電子工業、精密機械、冶金、化工、醫療、制藥、食品等領域。主要由靜壓箱、高效過濾器、鋁合金擴散板，標準法蘭接口等組成、造型美觀、結構簡單、使用可靠。此設備送風口為下裝式，具有在潔凈室內安裝和更換過濾器方便的優點；高效過濾器采用機械壓緊或液槽密封裝置，確保風口安裝無泄露、密封，達到凈化效果好，一般凈化車間工程均可適用。

?

超凈工作臺

凈化車間內的超凈工作臺主要是提供操作臺面高潔凈度的局部凈化。使操作臺的局部空間形成無菌、無塵的的環境，主要組成部件有預過濾器、高效過濾器、風機機組、外殼、靜壓箱、臺面和配套的電器元器件等。

?

FFU風機過濾單元

風機過濾單元(FFU)是一種空氣自凈裝置，使局部凈化級別達到百級，可以室內吊頂安裝或放置在支架上；也可用于潔凈室末端送風。該設備有初、高效兩級過濾裝置，風機從頂部將空氣吸入并經初、高效過濾器過濾，過濾后的潔凈空氣在出風口送出。?

層流罩

層流罩是一種可提供局部高清潔環境的空氣凈化設備。主要有箱體、風機、初效空氣過濾器、高效空氣過濾器、阻尼層、燈具等組成、箱體采用噴塑或不銹鋼材料。此設備可懸掛、又可地面支撐，結構緊湊，使用方便。可以單個使用，也可多個聯接組成帶狀潔凈區域。廣泛用于精密機械、電子、制藥、食品、精細化工等行業。

?

無塵車間裝修所需要的裝備比較多，需要加以注意和確認，一旦因為裝備設置出現了問題，需要及時進行調整，以免影響潔凈效果。

?

?各個行業對潔凈度等級的要求

1級凈化車間

主要用于制造集成電路的微電子工業，對集成電路的精確要求為亞微米。

10級

主要用于塵埃粒子小于2微米的半導體工業。

百級

主要是醫藥工業的無菌制造工藝等。

千級

主要用于高質量光學產品的生產，還用于測試，裝配飛機蛇螺儀，裝配高質微型軸承等。

萬級

主要用于液壓設備或氣壓設備的裝配，某些情況下也用于食品飲料工業。萬級潔凈室在醫工業中也很常用。

十萬級

主要用于光學產品的制造、較小元器件制造、液壓或氣壓系統的制造、生物制品生產、食品飲料的生產、醫藥工業等。

?

根據懸浮粒子濃度這個唯一指標來劃分潔凈室（區）及相關受控環境中空氣潔凈度的等級，并且僅考慮粒子徑限值（低限）在0.1um～5.0um 范圍內呈累積分布的粒子群，可以劃分為常規粒子（0.1um～5.0um）、超微粒子（＜0.1um）和宏粒子（＞5.0um）。

?

通常10萬級凈化車間標準是：

1、塵粒最大允許數（每立方米）：

大于或等于0.5微米的粒子數不得超過3500000個，大與或等于5微米的粒子數不得超過20000個；

2、微生物最大允許數：

浮游菌數不得超過500個每立方米；

沉隆菌數不得超過10個每培養皿。

3、壓差：相同潔凈度等級的凈化車間壓差保持一致，對于不同潔凈等級的相鄰凈化車間之間壓差要≥5Pa，凈化車間與非凈化車間之間要≥10Pa。

凈化地面的種類和施工工藝要求

凈化車間地面材料

水磨石地面

水磨石地面的整體性好，具有光滑耐磨、不容易起塵、容易清洗、防靜電、無彈性等特點。由于其這些特點，目前在一些藥品、食品凈化車間內多有采用。要確保水磨石地面具有實用性，關鍵是取決于材料和施工質量，因此當采用水磨石地面時，需要加強施工管理，保證工程質量。

涂布型地板

①聚氨酯涂料，作為地面的涂料一般使用雙組分類型。甲料與乙料混合后涂布反應形成聚氨醋。這種聚合物可以在室溫下干燥固化，無須加熱加壓，同金屬、木材、玻璃、混凝土等均有良好的附著力，不變形，在-40--70℃范圍內不碎裂，易于施工。它的表面光潔不滑，彈性好，不易摔傷零件，易于清掃，腳感舒適，具有耐水、耐油、耐腐蝕與耐磨等性能。靜電作用弱于聚氯乙烯。

②環氧或聚醋樹脂砂漿、膠泥，環氧或聚氨醋或聚醋砂漿地面適用于需要耐腐蝕、經常受到較高強度的沖擊或者受較強摩擦的部位。環氧或聚氨酯或聚酷膠泥地面適用于需要耐腐蝕，特別是聚酷樹脂膠泥地面適用于需要耐氯氟酸腐蝕，但又不經常受到較大沖擊與磨損的部位。這種涂料地面是在環氧樹脂或聚氨醋樹脂或聚醋中加入硬化劑、顏料等，采用涂層施工法或流延施工法(常稱自流平)或膠泥施工法。涂層施工法是用專用抹刀將配制好的涂料涂抹1-3遍，在限定時間內完成作業，流延施工法與涂層法類似，特別適用于聚醋樹脂涂料地面的施工;膠泥施工法是把樹脂和填料混合成樹脂膠泥，再用抹刀涂抹;填料采用干燥的硅砂、河沙，一般按樹脂3-6倍進行混合。

粘貼型地板

①聚氯乙烯軟板。聚氯乙烯軟板是凈化車間內應用頗廣的一種地板類型。是以聚氯乙烯為主要原料加工成型的卷材。用法有兩種，一種是沿房間長向浮鋪卷材，卷材的縱縫焊接，四周沿墻翻起固定在墻腳處成為踢腳。常見的一種是把卷材按需要尺寸裁成板塊，膠貼在水泥砂漿基層上再把拼縫焊接后形成整體，這種卷材具有一定的彈性，比較耐磨不起塵，可在-15~550℃溫度區間使用。力學性能較好，耐腐蝕。但不耐硬性劃傷，靜電積蓄較大。焊條使用地板同類材料，顏色可以有所區別。為了保證焊縫密實，焊條斷面宜為三角形。

②聚氯乙烯半硬質板是以聚氯乙烯，醋酸乙烯一氯乙烯共聚物等為主體，加入填充料和增塑劑制成的板材。把它粘貼在水泥砂漿基層上，成為具有一定的硬度、強度、耐清洗、耐磨的非整體形地面。常用于一般凈化車間。靜電積蓄略低于聚氯乙烯軟板，但接縫較多。

通風地板

通風地板是指在垂直單向流凈化車間內，當作回風格柵使用的地板。當采用全地板滿布回風格柵時，通風地板對造價的影響較大。

垂直單向流凈化車間的回風地板一般采用多孔板，由若干個活動的單元穿孔板或稱格柵板拼接成，配置以相應的支撐結構。多孔板的數量，安裝位置和開孔率應根據凈化車間的氣流方向及回風流量、風速確定。

通常情況下，較為靈活簡單、經濟實用的通風地板是采用低尺寸靜壓箱體、活動支腳、拼接的單元格柵板，其拆裝方便，而且具有足夠的剛度和耐磨性能。這種形式常用于較小面積的垂直單向流凈化車間。

凈化車間地面要求

　　1、不得有細孔

　　2、地面光滑平整，應采用連續地面或?qū)Φ孛娓鞑糠诌M(jìn)行特殊焊接

　　3、表面極少發散粒子，包括在地面受到人員走動，運輸車輛行駛的情況也是如此

　　4、凈化車間地面要耐磨損

　　5、防滑的表面

　　6、耐化學作用

　　7、揮發有機物的發散非常少

　　8、凈化車間地坪須便于清洗和消毒，包括清除油漆斑點等

　　9、在規定的使用期限內能承受動、靜荷載

　　10、良好的可修復性

　　11、防靜電和導電特性

　　12、在四角與墻相接處均能做成圓弧形

　　13、凈化車間地坪美觀

自流平施工

打底

1、吸收性的基層如混凝土、水泥砂漿找平層應先使用多用途界面處理劑按1:1比例兌水稀釋后進行封閉打底。

2、非吸收性的基層如瓷磚、水磨石、大理石等，建議使用密實型界面處理劑進行打底。

3、如基層含水率過高（>3%）又需馬上施工，可以使用環氧界面處理劑進行打底處理，但前提是基層含水率不應大于8%。

4、界面處理劑施工應均勻，無明顯積液。待界面處理劑表面風干后，即可進行下一步自流平施工。

攪拌

1、將一包自流平材料按照規定的水灰比倒入盛有清水的攪拌桶中，邊傾倒邊攪拌。

2、為確保自流平攪拌均勻，須使用大功率、低轉速的電鉆配專用攪拌器進行攪拌。

3、攪拌至無結塊的均勻漿液，將其靜置熟化約3分鐘，再短暫攪拌一次。

4、加水量應嚴格按照水灰比（請參照相應自流平說明書）。水量過少會影響流動性。過多則會降低固化后的強度。

鋪設

1、將攪拌好的自流平漿料傾倒在施工的地坪上，它將自行流動并找平地面，如果設計厚度≤毫米，則需借助專用的齒刮板稍加批刮。

2、隨后應讓施工人員穿上專用的釘鞋，進入施工地面，用專用的自流平放氣滾筒在自流平表面輕輕滾動，將攪拌中混入的空氣放出，避免氣泡麻面及接口高差。

3、施工完畢后請立即封閉現場，5小時內禁止行走，10小時內避免重物撞擊，24小時后可進行PVC地板的鋪設。

4、冬季施工，地板的鋪設應在自流平施工48小時后進行。

5、如需對自流平進行精磨拋光，宜在自流平施工12小時后進行。

預鋪及裁割

1、無論是卷材還是塊材，都應于現場放置24小時以上，使材料記憶性還原，溫度與施工現場一致。

2、使用專用的修邊器對卷材的毛邊進行切割清理。

3、塊材鋪設時，兩塊材料之間應緊貼并沒有接縫。

4、卷材鋪設時，兩塊材料的搭接處應采用重疊切割，一般是要求重疊3厘米。注意保持一刀割斷。

粘貼

1、選擇適合PVC地板的相應膠水及刮膠板。

2、卷材鋪貼時，將卷材的一端卷折起來。先清掃地坪和卷材背面，然后刮膠于地坪之上。

3、塊材鋪貼時，請將塊材從中間向兩邊翻起，同樣將地面及地板背面清潔后上膠粘貼。

4、不同的貼合劑在施工中要求會有所不同，具體請參照相應產品說明書進行施工。

排氣、滾壓

1、地板粘貼后，先用軟木塊推壓地板表面進行平整并擠出空氣。

2、隨后用50或75公斤的鋼壓輥均勻滾壓地板并及時修整拼接處翹邊的情況。

3、地板表面多余的膠水應及時擦去。

4、24小時后，再進行開槽和焊縫。

開縫

1、開槽必須在膠水完全固化后進行。使用專用的開槽器沿接縫處進行開槽，為使焊接牢固，開縫不應透底，建議開槽深度為地板厚度的2/3。

2、在開縫器無法開刀的末端部位，請使用手動開縫器以同樣的深度和寬度開縫。

3、焊縫之前，須清除槽內殘留的灰塵和碎料。

焊縫

1、可選用手工焊槍或自動焊接設備進行焊縫。

2、焊槍的溫度應設置于約350度左右。

3、以適當?shù)暮附铀俣龋ūＷC焊條熔化），勻速地將焊條擠壓入開好的槽中。

4、在焊條半冷卻時，用焊條修平器或月型割刀將焊條高于地板平面的部分大體割去。

5、當焊條完全冷卻后，再使用焊條修平器或月型割刀把焊條余下的凸起部分割去。

方?法

1、先把卷材平整的鋪在地面上，將半卷起的卷材平鋪于地面上，然后將膠水涂在一半卷起的卷材的地面上面，注意要涂抹均勻，在涂抹的時候不僅要講究工藝的精確度還要講究速度，盡早的將膠水涂抹均勻后就將卷起的一半pvc地板均勻平整的鋪在上面，以防膠水接觸空氣，膠水里面的溶劑發生揮發，凝固后，失去其粘度。粘貼時要注意用手將地板往前方推壓，保證各個部位用力均勻，這樣才能夠?qū)⒌匕迤戒仭?/p>

2、將開始的一般卷材平鋪好后，再以同樣的方法，先將沒有粘的那一半地板卷起來，下面涂膠水，然后進行平鋪。在全部平鋪好后，以最快的速度采用滾子進行滾壓，這樣有助于地板跟地面的緊密結合，充分利用膠水的粘性。

3、在一切平鋪好后，就需要對鋪好的地板的表面以及周圍的一些殘留的一些材料和污垢進行全面的清潔，將地板與地板的之間的縫粘貼的膠水以及一些油污清潔干凈后，還要用焊槍將縫隙焊接好。這時候要注意切忌用大量的水去清潔上面的污垢，用一些干燥的抹布簡單清潔就好，以防破壞剛剛施工好的地板。

現場要求

① 禁止在10℃以下的現場溫度情況下進行安裝。

② 所有的底層地面必須是干燥的，扁平的，無裂縫的，構造合理的，并且是干凈的。無灰塵，涂料，石蠟，潤滑油，油脂，瀝青，腐舊的粘合劑和其他外來雜質。

③ 橡膠地板采用無縫拼接，拼接接縫平直、光滑、粘結牢固，外觀無明顯色差。

④ 所有的硬化處理，淬水處理和破壞性化合物只能通過機械方法來加以去除。

⑤ 底層地面的濕度情況應低于2.5%，濕度高于2.5%的底層地面不推薦。若出現此類濕度高于2.5%的情況，則應依照工業標準進行防水處理工作。

⑥ 5毫米以內的表面不平度可以底涂后用自流平找平。

凈化工程的施工流程及注意事項

凈化工程被廣泛應用在食品、生物、電子車間等有凈化需求的地方，用來保障車間的環境質量；凈化工程的施工流程是在前期溝通、看現場，根據實際需求作出初步的設計方案，方案確定后簽合同并進行施工，最后調試、驗收和維護。潔凈化工程中有一些注意事項需要關注。

?

一、凈化工程的施工流程

1、溝通、看現場

一個項目在進行之前要跟業主進行充分的溝通以及現場考察，知道對方想要什么，才能確定和合理出具方案。

2、設計

凈化工程公司根據前期的溝通與現場考察，做出初步的設計方案，并且根據業主的實際需求進行調整。

3、方案交流

一個方案的形成往往要經過多次的交流才能確定最終的方案。

4、簽合同

這是一個商務洽談的過程。項目在進行施工之前要有合同，按照合同辦事才能確保雙方的權益。這份合同里要規定好凈化施工流程以及工程的造價等各項信息。

5、設計施工圖

簽好合同之后出施工圖，這一步是非常重要的，因為之后的凈化工程是嚴格按照這個圖來進行的。

6、施工

這個階段要嚴格按照施工圖進行施工。

7、調試檢測

工程完成之后，要根據合同的要求還有驗收的規范去進行調試，同時檢測各項流程是不是符合標準。

8、驗收

如果檢測無誤，接下來就是驗收了，驗收完成后才能投入正式的使用。

?

二、凈化工程裝修需要注意哪些事項

1、凈化工程墻、頂板材一般多采用50mm厚的夾芯彩鋼板制造，其特點為美觀、剛性強。圓弧墻角、門、窗框等一般采用專用氧化鋁型材制造。

2、凈化工程地面可采用環氧自流坪地坪或高級耐磨塑料地板，有防靜電要求的，可選用防靜電型。

3、送回風管道用熱鍍鋅板制成，貼凈化保溫效果好的阻燃型PF發泡塑膠板。

4、高效送風口用不銹鋼框架，美觀清潔，沖孔網板用烤漆鋁板，不生銹不粘塵，宜清潔。

5、減少凈化環境空氣中懸浮粒子的含量和有效地去除已存在的固體微粒子，始終都是生產過程控制的主要內容。

凈化施工圖文詳解

潔凈室圍護結構

墻? 板

密胺樹脂面層的墻體板材

面層不會生銹，抗沖擊性能優越。

加工性能好,可任意切割開孔、切割、鋸。

表面平整度好。

彩鋼板面層的墻體板材

與特有龍骨系統相匹配；

可以完全平整地與各種組件相銜接。

兩種板材在同一系統中可以互換。

多種墻板選擇

二次排版設計，全部工廠制作，無現場切割，手工制作

機制巖棉板

手工巖棉板

1、手工巖棉板，四周采用鍍鋅板冷拉型框架或塑鋼框。

2、兩面可采用彩涂板、鍍鋅、不銹鋼等凈化特定材質。

3、芯材可采用無機質(玻鎂板、石膏板)、巖棉、硅酸鋁棉、玻鎂棉，珍珠棉。

4、產品具有表面美觀、隔音、絕熱、保溫、抗震，防火性能符合國家標準。

玻鎂巖棉板

1、防火，阻燃。按GB25970-2010標準達到A級不燃板材。

2、防水、防潮。在水中浸泡48小時以上，板材不變形，無變化。

3、防腐、耐酸堿。保證建材裝飾的長久性。

4、隔音、隔熱。隔熱性能極佳，有極強的隔音效果。

5、低伸縮率，吸濕變形率小于0.20%，受熱變形率低于2%；

6、輕質高強。整體密度低，由于強度優勢，使其能以超薄的板材施工，整體建筑質量輕，具有一定的抗震作用。

7、耐火性能。用12mm厚板制作防火墻，耐火4小時，不開裂、不倒塌，完整性極佳。

紙蜂窩板

紙蜂窩夾芯板是真正意義上的綠色環保產品，100％的廢棄物回收利用。產品經國家防火建材質量監督檢驗中心檢驗達到難燃材料的規定要求(依據GB8624-2012規定檢驗為難燃級別）。該產品具有阻燃性能好、防靜電、無粉塵、整體鋼度好等優點。遇火不產生有毒物質，廢棄物可以完全回收再利用，是聚苯板、聚氨脂、巖棉等材料的換代產品。

中空玻鎂板

俗稱氧化鎂夾芯板是以氧化鎂，氯化鎂，和水三元體系，經配置和加改性劑而制成的，性能穩定的鎂質膠凝材料，以中堿性玻纖網為增強材料，以輕質材料為填充物復合而成的新型不燃性裝飾材料。采用特殊生產工藝加工而成，具有防火、防水、無味、無毒、不凍、不腐、不裂、不變、不燃、高強質輕、施工方便、使用壽命長等特點。

鋁蜂窩板

鋁板為不燃材料。蜂窩板屬于純鋁立產品，不揮發任何對人體有害的氣體，無放射性并可以完全回收利用，百分百的環保型產品。

潔凈室墻體

高質量的表面材料具備抗化學侵蝕、耐磨、抗刮擦等優良的性能。

墻板四邊封邊避免了夾芯材料外泄污染潔凈室。

優質的隔熱保溫材料作為夾芯材料。

根據需要預埋加強筋保證墻板的強度。

根據設計需要預埋線管方便各種管線通過。

快速容易安裝的墻體系統。

靈活可多選的組件滿足各種要求。

牢固嚴密的系統避免了空氣的泄漏。

系統配備了完整的門窗組成整套的產品系統。

所有組件的連接都是平滑連接無突起。

潔凈室板材優點

密胺樹脂面層的墻體板材的優點：

面層為具備各項優越性能的特殊的密胺樹脂材料。

面層不會生銹?？箾_擊性能優越。

加工性能好，可任意切割開孔、切割、鋸。

耐腐蝕性能優越?？构尾列阅芴貏e出色。表面平整度好。

彩鋼板面層的墻體板材的優點

鍍鋅鋼板基材、面層輥涂的材料決定了墻體面層強度較高。

鋼板雙面鍍鋅增強了表面的抗腐蝕能力。

與特有龍骨系統相匹配。

可以完全平整地與各種組件相銜接。

特殊的結構形式,巧妙的進行板內回風,節約了空間,保證了合理的氣流組織。

外貼圓弧中置鋁連接墻板系統

內置龍骨外帖石膏彩鋼板墻板系統

活動結構：標準地龍骨帶有水平調整底座，可快速精確調整地龍骨水平高度。

回風墻：100系列龍骨掛板,特別的回風墻結構同中空墻，內襯鋼板；回風夾道寬度可變；標準回風量為560CMH。

常規的回風夾道可用回風墻代替，少占地方，平面布置靈活,是專為醫藥廠房緊湊布局而精心設計的。

頂? ?板

該板材采用三明治式結構：兩面為彩鋼板，烤漆，鋼板厚度是0.5毫米；中間為高密度的絕緣的隔熱夾芯，該型號頂板可供選擇的夾芯材料有巖棉,紙蜂窩,鋁蜂窩等材質,為了增強頂板強度,可在彩鋼板內加入石膏或玻鎂板,人員可以在上面行走，進行各種維護工作。承重在100公斤以上。

板與板之間是內置式鋁龍骨或PVC方管連接的，形成一連續自支承結構的墻。兩塊板之間的接縫處用硅膠密封處理。頂板用M-8螺紋鋼筋和支架固定在建筑頂上。

雙面完全平整連接

與墻板雙面平整連接，轉角全部使用圓弧過渡；

衛生型升降鉸鏈，按壓式門鎖，自動下密封條。

選項：電子互鎖，窗，門鎖，應急推桿，磁力鎖，自動閉門器（帶合頁）。

多種材質的門可供選擇

1.鋼制門；2.密胺樹脂板門；3.彩鋼板門；4.不銹鋼門。

多種形式的潔凈門用于不同的場合

1.平開門；2.移門；3.電動移門；4.快速卷簾門。

門

門鎖及鉸鏈

獨特的結構和設計能夠達到雙面完全平滑連接；

圓滑的門框和門體鋁合金型材設計；

特殊的門鎖系統，避免了手接觸污染。

門底自動升降密封條

門框三邊使用密封膠條和門底自動升降密封條，保證了門體系統的氣密性。

門合頁

合頁上下左右可調，門可拆卸。

電子互聯鎖

多種電子互聯鎖形式滿足醫藥廠房需求

1.電插互聯鎖；2.電磁互聯鎖；3.陰極互聯鎖。

獨特的設計可滿足不同功能間的需求,可使用按鈕式,觸摸式及傳感式,最多可達8門互鎖。

窗

三道氣密處理；內置干燥劑；

兩種專用密封膠密封；鋼化安全玻璃；

與墻板雙面齊平。

圓角窗安裝在彩鋼板或者密胺樹脂板上，由白色或黑色烤漆鋁框和雙層玻璃構成，用專用結構膠密封，完全與墻板齊平窗戶四角為圓形設計?？膳c彩板一體化，安裝方便，易于清潔。

方角窗通過排版安裝在彩鋼板或者密胺樹脂板上，由白色或黑色烤漆鋁框和雙層玻璃構成，與墻板完全齊平，與墻板一體，易于清潔。

雙層玻璃避免結露；在單獨的環境生產，避免空腔內集塵。

空腔內特殊處理吸附空腔內水分，與墻面平滑連接。

地? ?面

根據不同的用戶需求，可以提供環氧自流平、PVC卷材和環氧彩砂地面等不同種類材質的地面材料。并且可以提供具有抗靜電表面的特殊地面材質，同時在一個項目中可以設計為不同顏色區分不同的潔凈等級的地面。

PVC,環氧彩砂或環氧自流坪地面與墻板的連接。

三種地面材料比較

連接件

鋁合金天地軌型材、其他鋁合金型材、1/4 圓弧鋁合金型材、1/8 圓弧鋁合金壓鑄件以及其他輔材輔料。

潔凈室鋁型材及其他

材料材質-鋁合金擠壓型材和鋁合金壓鑄件。

表面處理-鋁合金型材為陽極氧化表面處理，除了沒有外露的鋁合金型材；

材料厚度-大多數鋁合金型材的厚度為1.2毫米，強度高、尺寸精密并且容易安裝。

圓角的圓弧半徑-圓弧材料采用PVC材質和鋁合金材質，或者交叉搭配使用，符合GMP要求，易于清潔。

密封膠-道康寧白色硅膠用于密封板間的縫隙和板與圓角之間的各種縫隙。黑色道康寧有機硅膠用于密封板與窗之間的縫隙。

衛生型鋁形材部件：易于清潔，用于水平和垂直方向彩板凸角的連接。安裝在拐角處的凹形邊飾，完全與墻面平齊,美觀大方，方便衛生。

墻與地面連接示意圖

獨特的地龍骨形式,確保PVC或環氧彩沙地面上墻100mm,并與墻面完全平齊,保證了各潔凈間的完全密閉,易于清潔,完全符合GMP要求。

墻與頂面連接示意圖

完全獨立吊裝的吊頂系統,既保證吊頂強度,又保證所有墻體的靈活拆裝。

墻與墻“L”連接示意圖

附? ?件

世衛組織推薦的旋流擴散板,有利于清除房間死角。選用液槽密封高效過濾器,確保零泄露,滿足PAO測試要求。

潔凈攝像頭

潔凈電話與墻板平整安裝表面可清洗滅菌。

微壓差計不銹鋼護套,拆卸后內部仍保持整潔,方便儀表校正。

潔凈電子時鐘

負壓稱量罩或?qū)恿髟O(shè)施

負壓稱量罩確保配料稱量過程安全可靠,完全不必?fù)?dān)心交叉污染,高效下均流膜的設計與使用確保A級區面風速均勻,在0.45m/s正負20%范圍內,符合FDA和歐盟cGMP要求。

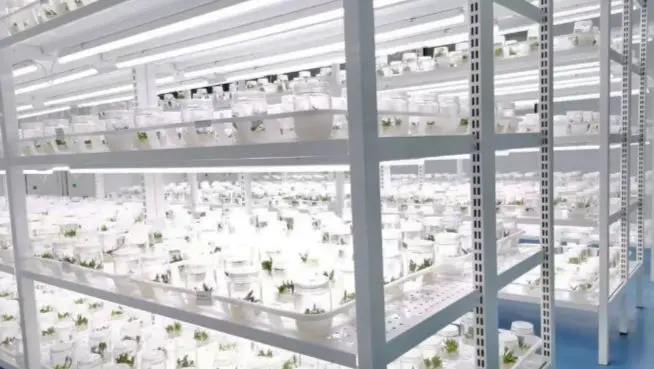

組培室凈化和設計要求

一、概況

1、設計等級：

接種間按照萬級凈化級別設計；培養室按照十萬級凈化級別設計。

2、換氣次數：

十萬級換氣次數20次/h；三十萬級換氣次數12-15次/h；整體萬級房間換氣次數為30次/h；局部百級換氣次數為：送風口截面積*氣流速度(5m/s)*3600/容積。

3、風量計算：

送風口*3600*風速（0.35-0.5m/s）。

4、壓力值：

組培車間核心工作間的氣壓（正壓）與室內大氣氣壓的壓差值小于10pa；與相鄰房間壓差（正壓）不小于5pa。防護區各房間最小換氣次數不小于15次/h。

房間壓力值是在實驗操作使用狀態下的壓力，無實驗操作時房間無壓力梯度。

5、氣流方向：

氣流組織上送下排風，過濾器排風口下邊沿離地面不低于0.1m且不宜高于0.15m;上邊沿高度不宜超過地面之上0.6m，排風口排風速度不宜大于1m/s。

車間分為三個主功能區：準備區、接種區和培養區

1、準備區的大小依生產量而定，一般由更衣間、風淋室，配藥室、洗瓶室、灌裝室和消毒室組成。更衣間放在外，主要供更換衣帽、鞋子等。風淋室位于更衣間與接種區和培養區之間。配藥室主要是進行組培科研或生產的培養基制取，房間應干燥整潔，無流動風影響電子精密天平的稱量。洗瓶室主要是清洗組織培養用的玻璃或塑料組培瓶，應配置上下水，便于周轉清洗。灌裝室主要是進行培養基的分裝，面積適宜，便于工作。消毒室主要是進行分裝后組培瓶的高溫高壓消毒，應配有合理功率的線路，安裝有排氣扇。

2、接種區和培養區放在內間，主要供無菌接種操作和細胞培養，房間應不受日光直射，大小適當，高度適宜(2.6m)。房間過大，清掃和消毒不便；過小，操作不便；頂部過高會影響紫外線的有效消毒效果。墻壁應光滑無死角，以便清洗和消毒。無菌接種區和培養區應為密閉式，設置空氣消毒用的紫外線燈、空氣過濾凈化器裝置。

二、技術要求

1、結構部分

實驗室吊頂頂板采用50機制硅巖凈化板，板厚為0.426，實驗室隔墻及護墻采用50機制硅巖凈化板。本材料采用插接方式，表面光滑不積塵不染塵阻礙微生物的滋生，密封性能好。車間設計吊頂高度2.4-2.8米，室內做鋁合金噴塑圓弧角處理，達到不積塵不染塵；凈化密閉門采用鋼制氣密門，做到良好的密閉效果，門上設置固定觀察窗；固定觀察窗采用真空觀察窗，窗框采用圓弧角型材；施工所用鋁合金型材均經過噴涂處理，表面光滑圓潤，美觀大方，不積塵染塵。

2、地坪部分

采用橡塑地板，厚度2毫米 ，表面密實、無起沙、空鼓、裂縫。顏色艷麗，防靜電性能穩定，可承受中等以下負荷，耐高溫。在滿足使用的基礎上，可以起到裝飾的作用，耐磨、耐洗刷、防塵、防滑、性能優良，顏色和光澤均勻一致，適用于各種規格、各種級別的實驗室的涂裝。

3、送回風過濾系統

組合式送風凈化機組對空氣進行無隔板過濾后送到實驗室內，以達到實驗室內部的萬級、十萬級凈化效果。送風口濾紙采用進口防潮防火玻璃纖維材料，對0.5微米的塵埃粒子過濾效率達到99.99%。

初效過濾器一般為板式結構，濾網外框為鍍鋅板壓型，兩面用壓型鍍鋅鋼板網加強，內部濾料為三層錦綸凸網。材料為非燃性，過濾效率G2（計重效率≥60%）， 初阻75Pa，終阻150Pa，過濾效率F3（計數效率50%；根據濾料性能不同，中效過濾器的過濾效率可達F5）。

4、氣流組織及過濾器配置

均采用頂送側回風的方式；送風口均安裝在頂板上。

凈化空調系統除送風采用粗、中、高過濾器外，對房間其下側風口均安裝黑網過濾。凈化空調系統的回、排風系統，須經過濾，去除有害物質后，方可排入大氣中。

5、 房間壓差控制

房間保持正壓，以抵制外來空氣污染；每個房間設有壓差控制系統更加需要調節壓差，采用指針式壓差表讀數靈敏度高。

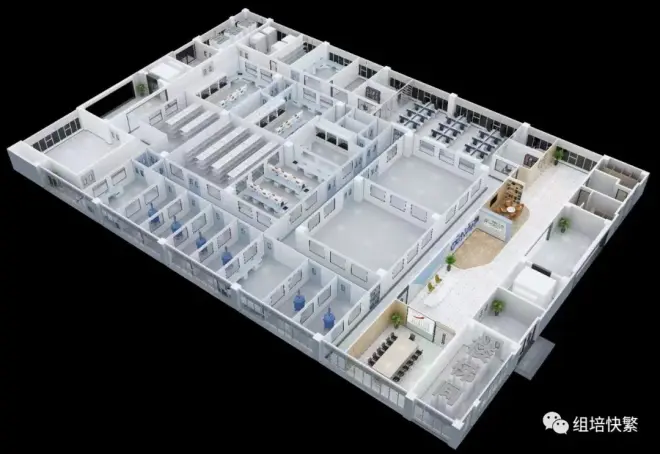

三、建筑平面布置說明

建筑平面設置屬建筑范疇，但由于組培室要求人、物分流，潔污分流，并要保持各潔凈操作間的靜壓梯度，因此工程中建筑平面有以下幾點：

1、各凈化操作間集中設置獨立前室為氣閘室，氣閘室與各操作間同時相通，確保低潔凈區的空氣不向高潔凈區滲透。（潔凈度要求高的采用）

2、無菌區工作人員經過更衣室更衣--換鞋—風淋—接種室和培養室。

實驗室物資由外走廊經過機械或聯動消毒傳遞窗消毒后進入緩沖走廊后再進入各操作室。

3、出苗通道設置緩沖間，并加裝風幕機、

組培室功能室

（200平米組培室為例）

1、洗滌室

功能：組培用具洗滌、干燥和貯存；材料預處理與清洗、組培苗出瓶、清洗與整理等。

設計要求：20平米左右。房間寬敞明亮，方便工作；有電源、自來水和水槽，上下水暢通；地面耐濕、防滑、排水良好、便于清潔。

配備：水槽、洗瓶機、塑料周轉盤、晾瓶架、烘箱、試管架、試管刷等

2、培養基配制室

功能：培養基基的配制、植物材料的預處理?。

設計要求：一般10-20平米左右。要求房間寬敞明亮、通風、干燥，便于多人操作；有電源、自來水和水槽，保證上下水道暢通。

配備：實驗臺，天平臺、電子分析天平、酸度計、純水機、藥品冷藏柜、移液器等

3、滅菌室

功能：培養基、接種工具等滅菌?。

設計要求：一般10-20平米左右。要求安全、明亮、通風，墻壁和地面防潮、耐高溫；

配備水源、實驗臺、電源加熱裝置和供排水設施；保證上下水道暢通，通風措施良好。

配備：高壓滅菌鍋、傳遞窗等

4、接種室

功能：植物材料的接種快繁或培養物的轉移等。

結構：接種室+緩沖間

設計要求：宜小不宜大，一般小接種室10-15平米，緩沖間2-3平米。密閉、干爽、清潔明亮。地面平坦無縫、頂棚及墻壁密閉光滑，吊裝紫外燈，配置氣密門。

配備：超凈臺、醫用小平車，細菌過濾器、解剖鏡、紫外燈，接種工具等。

5、培養室

功能：培養離體材料。

設計要求：

（1）培養室的大小可根據生產規模和培養架規格、數量及其他附屬設備而定。不宜過大，面積40平米左右，充分利用空間和節能。

（2）能夠控光控溫（高溫區和低溫區）。

（3）保持密閉、干爽、清潔明亮，防止微生物感染。要求天花板、墻壁光滑平整、絕熱防火，最好凈化板或瓷磚裝修；地面用塑膠地板或瓷磚鋪設，平坦無縫，方便室內消毒并有利于反光，提高室內亮度。

（4）培養架，以立體培養為主。

（5）室內能夠通風、降濕、散熱。

（6）培養室外設有緩沖間或走廊。

（7）培養室內用電量較大，配控制電箱置于室外，保證用電安全和方便控制。

配備：培養架、照明設備、定時器、?空調、進出風口、干濕溫度計、除濕機扇等

6、檢測室

功能：觀察與鑒定培養材料生長分化是否正常，是否脫毒和發生變異。

設計要求：室內通風、清潔、明亮、干燥、安靜，設備先進，保證光學儀器不震動、不受潮、不污染，不受光直射。

配備：生物顯微鏡、切片機、酶聯免疫檢測儀，PCR擴增儀等。
