了解“建造”，是為了更好地“創造”，今天來聊聊關于吊頂建造的頂級復盤！說到吊頂，我們可以理解為把頂?shù)醯椒块g內天花板上，來掩蓋住房的原始結構層。那由此我們可以簡單分為三層：原始結構層（天花板）——連接層（吊的部分）——面層（頂）。

那么我們要如何固定這三層呢？簡單講，離不開三種方式。
首先是四周固定（面固定），就像在兩張紙夾層處抹一圈膠水，如果是兩張A4紙自然能牢牢粘住，但如果兩張紙變得很大，而且紙又比較軟，那么不難想象中間部分紙會垂下來。

如果是條帶形固定（線固定），在紙中間部分也抹上一條一條的膠水，由于固定點的增加紙張自然會比第一種牢固很多，但是在結構層上有許多設備管線，而線固定在一定程度上會阻礙設備。

那么細桿形固定（點固定），由點組成的線，既滿足了固定強度，節約了材料，又為設備留出空間，吊桿自然成為了最佳選擇。

由此我們又延伸出結構層——連接層——吊桿——連接層——面層。

01.??吊桿與結構層的連接方式

連接方式就講究一個原則——按需供給！面層輕用細吊桿，面層沉用粗吊桿，空間小用短吊桿，空間大用長吊桿。

對于吊桿粗細，由以下幾種方式（由左到右強度遞增），至于為什么頂部左拐右拐的造型，是為了方便擰螺絲，而根據吊桿粗細不同，單邊受力易于安裝，垂直受力更加穩固。

對于吊桿長短，實在太短咱就直接用螺絲，稍微長點用吊桿（<1.5m），如果吊桿長度>1.5m室內有風流動產生氣壓而擠壓吊頂層，而吊桿會因過長而導致不穩擺動的現象，所以需要反支撐（延長吊桿長度）和轉換層（降低天花板高度）。

1、什么是反支撐

我們都知道三角形具有很好的穩定性，而反支撐可以理解為建筑中的三角形桁架結構，由三角形單元組成，把一個頂點的壓力分散到輔助支撐上，這種受力方式會讓反支撐主要承受軸向的拉力和壓力。

▲人類最初發現的三角形桁架

怎么加反支撐呢？既然吊桿的長度不能超過1.5米，但空間又超過1.5米，那么把兩個吊桿連接上不就好了，在吊桿最薄弱的連接處放一個橫撐，反支撐落在橫撐上，這樣既穩定吊桿又方便吊桿的連接。

反支撐受力點落在橫撐上就是“主龍骨拉結法”，落在吊桿上就是“吊桿通長拉結法”、要是吊桿長度在1.5m~2.0m之間則單邊受力就可滿足，即“倒三角法”。

▲主龍骨拉結法

▲吊桿通長拉結法

▲倒三角法

2、什么是轉換層

當?shù)鯒U空間大于3米，把三個吊桿連接的方式顯然是不太可行的，那樣結構會變得很復雜?；蛘弋?dāng)天花板上有一些設備不能滿足反支撐和吊桿的空間，這兩種情況我們就需要使用轉換層。
轉換層可以理解為鋼結構的天花板，通過降低天花板的高度來縮短吊桿和躲避設備，目的同樣是讓吊頂避免氣流引起的不穩定。

轉換層的吊桿采用角鋼、槽鋼等剛性構件，桿端與樓板底面可靠連接。其原理與反支撐一樣采用三角形結構，當結構層設備較少時采用“鋼架轉換層”、如果遇到風管則采用“吊桿+鋼架轉換層”。

▲鋼架轉換層

遇到風管設備時：

▲吊桿+鋼架轉換層
反支撐與轉換層的目的都是為了：縮短吊桿長度保證吊頂安全和方便吊頂空間內設備管道的排布。

02.?吊桿與面層的連接方式

吊桿與面層的連接方式主要由面層的特性決定，比如重量、厚度、造型、體積、材料等等。

最簡單的面層就是在原有結構層（天花板）上直接刷漆，由于涂料本身特性不需要任何連接方式。

▲涂料面層

如果面層再厚一點，那么依靠面層自身不能與結構層相連，單憑吊桿，面層會因受力不均產生形變和下垂。這時候需要一系列鋼架作為面板的支撐，也就是龍骨。

1、卡式吊頂龍骨

這類龍骨比較適用于吊頂空間較小的情況，不需要吊桿，直接采用膨脹螺栓和龍骨即可。我們可以把龍骨看作一個長方體，那么龍骨是怎么銜接結構層和面層的呢？
首先，我們能想到的是直接用膨脹螺栓固定龍骨和結構層，再用螺絲從面層下方連接龍骨。

但這種方式，承重面只有下面，而龍骨兩邊的空間沒有被利用上，而且從下面固定面層也不穩固，所以就需要用卡扣的方式連接，也就是龍骨卡件?？垡部梢杂寐萁z在兩邊固定，于是形成了“撐卡吊頂”。

卡扣也可以采用“凹凸”的造型利用重力固定龍骨，即“38卡式吊頂”

2、懸掛式吊頂龍骨

當?shù)蹴斂臻g比較大時一般采用吊桿+輕鋼龍骨+面層的方式，這基本上大部分吊頂?shù)淖龇?，因?yàn)榈蹴斂梢愿鶕?jù)吊桿長短和位置做不同的造型，比如跌級的構造，異形吊頂?shù)鹊取?br>吊桿與龍骨
在吊桿<1.2m時且一層龍骨（主龍骨）可以滿足面層需求時，吊桿與龍骨可直接用螺絲固定。

當?shù)鯒U用螺絲不能穩定固定龍骨時，則采用“G”造型掛件固定主龍骨。

龍骨與面層
對于龍骨與面層的連接方式主要由裝飾面板的材質、板塊形式、尺寸規格及設計造型等的不同，安裝工藝也有所不同，比較常用的面層吊頂主要分為兩種：平面板飾面、掛板飾面。而安裝方式主要以卡槽式固定、螺栓固定做法為主。

▲“螺栓式”固定

“卡槽式”固定主要依靠有序的排列組合，在龍骨上安裝不同尺寸的“掛鉤”去懸掛面層。其原理是通過龍骨和面層邊緣的造型形成卡口互相嵌套完成。這種方式第一個好處是省去連接小件，既節省成本又不易發生小件生銹等問題。第二個好處是組合強度更大，由于面層和龍骨多處受力銜接，不易發生龍骨變形等引起的吊頂起波浪現象。

▲“卡槽式”固定

由此衍生出常見的組合形式：

3、次龍骨

有時主龍骨不能承擔面板部分的荷載，或者面層需要特殊的造型處理，這時就需要在主龍骨下方加入一層次龍骨并通過吊桿連接到樓板的結構層。

一個方向的桿件容易因?yàn)槭芰Ξa(chǎn)生形變，所以主次龍骨從橫縱兩個方向支撐面層。主龍骨主要承擔吊頂重量，次龍骨用于懸掛石膏板和拓展主龍骨。

而主次龍骨的連接就像把兩個長方體進行組合，主要方式也就相嵌和疊加。

相嵌（十字交叉）

疊加（卡扣式）

而次龍骨與面層的連接和主龍骨與面層的連接類似，同理可得。

4、曲面吊頂龍骨

曲面吊頂就像雕塑一樣，得先有框架再有造型，而這個框架就是龍骨，曲面吊頂或異形吊頂?shù)凝埞峭鶕?jù)不同曲面弧度與弧形來決定。

▲雕塑前搭框架

當曲面比較小（<300mm )時，可以直接靠抹灰來完成，用乳膠漆的黏度銜接曲面。

但當曲面較大時，曲面會因重力下垂，這就需要龍骨進行支撐，通過木龍骨或者輕鋼龍骨的彎曲搭建出弧面等造型。

由此簡單的曲面就通過龍骨搭建而成，那兩邊有弧度的曲面同理可用龍骨搭建。

穹頂就是把曲面和龍骨旋轉360°。

▲穹頂框架

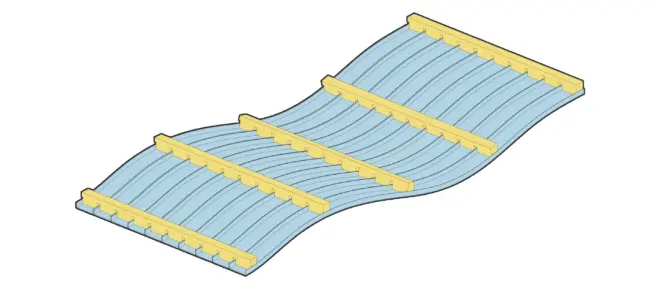

當曲面有多個弧度，也就意味著曲面需要多個支撐點，那就只需要在曲面支撐點處設置龍骨即可。

小結.

怎么樣？吊頂為什么會不穩定、甚至是發生形變、下垂等質量通病的原因以及應對方法你學到了嗎？
