連續長絲制造、混凝土3D打印等基于擠壓的增材制造，具有可生成復雜幾何形狀的靈活性，這些技術已廣泛應用于原型樣機、建筑、仿生結構等制造。該技術是一個關于材料、打印精度、支撐優化、應力狀態的多目標優化過程，沉積材料的打印路徑策略是其中需要考慮的關鍵因素。

3D打印路徑填充方案一般可分為三類：輪廓平行路徑、定向平行路徑和其他空間填充曲線。對于基于擠壓的增材制造，過渡線通常在噴嘴移動過程中出現，材料擠出量的不確定性將出現在下一個刀具路徑的開始處。為了搜索最短的行程，通常采用旅行商問題、蟻群優化算法和遺傳算法來優化打印路徑，但這些算法依然避免不了斷點問題的存在。對于線材制造，路徑開始時材料熔化不足會導致內部缺陷。此外，對于添加了連續增強纖維的熔融沉積打印，還需要有自動剪切裝置。對于一般的改裝打印機，很難實現自動化，噴嘴需要經常抬起，等待手動剪裁斷點處的連續纖維，然后才能沉積下一個細絲。商用打印機（如Markforged和Anisoprint）通常會在噴嘴上方安裝剪切裝置。然而，當纖維長度小于剪切裝置和噴嘴出口的距離時，這類裝置是無法準確切割纖維的。此外，頻繁剪裁對打印過程也沒有益處?；谏鲜鋈毕?，最佳解決方案是通過全局連接的刀具路徑來填充區域，以最小化斷點或者消除路徑沿線的斷點。

課程推薦

【7月底】第2期復合材料固化仿真分析培訓！

此外，作為定向平行路徑之一，鋸齒形路徑是一種常見的填充模式，簡單且易于實現。然而，路徑中會存在尖角，影響制造精度。噴嘴運動不可避免的減速和加速，當用連續的纖維打印混凝土?xí)r，由于纖維的剛度不同以及漿料和纖維之間的界面結合較弱，纖維容易在尖角處從基體材料中拉出。只有在打印低曲率填充曲線時才會呈現比較好的效果。

由鋸齒形路徑和輪廓路徑組成的混合路徑是基于擠壓的增材制造中應用最廣泛的打印策略。近期，河北工大、皇家墨爾本理工、清華、同濟的研究人員提出了一種新的路徑方規劃案來連續填充連接的幾何圖形，論文標題為“Globally continuous hybrid path for extrusion-based additive manufacturing”。

該項研究的創新之處在于：?

（1）實現了混合路徑的全局連續性，旨在消除路徑斷點帶來的負面影響。

（2）采用全局連續路徑的部分填充策略，節省打印材料和時間費用。

（3）提出了一種填縫方法，將寬度小于噴嘴直徑的打印空隙牢固地填充。?

（4）開發了一種自適應曲率優化策略來緩解尖角導致的速度減速。

（5）全局連續混合路徑 (GCHP) 打印的樣品比之前的連續路徑打印的樣品具有更高的力學性能和制造質量。

文章詳細解釋了全局連續混合路徑?(GCHP)? 的方法，包括路徑連續性、間隙填充和曲率優化，介紹了由 GCHP 填充的可變復雜度形狀和相應的計算費用。在填充率、打印質量、制造費用和機械性能方面對可變路徑進行了比較。

以下是文章中的部分美圖賞析，

圖 1? 單層不連續混合路徑生成示意圖

圖 2 局部連續性示意圖

圖 3?全局連續性示意圖

圖 4 間隙填充示意圖：(a) 底部填充間隙；(b) 填補空白的方法；(c) 施工結果。

圖5?模型打印實例

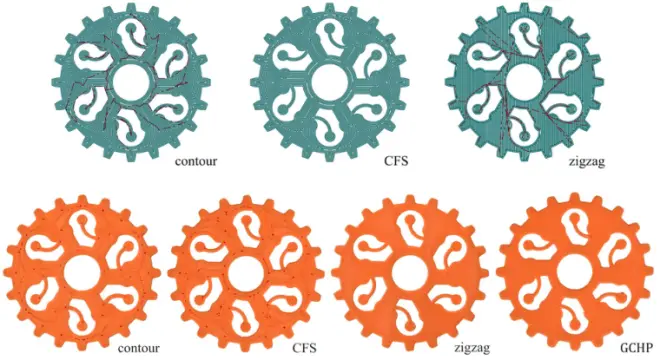

圖6? 使用實心填充策略的可變路徑的打印結果（紅色虛線表示噴嘴行進的軌跡）

圖7??使用部分填充策略的 GCHP 打印結果

圖8 力學測試：(a) 模型和負載條件；(b) 輪廓 (Con) 路徑、CFS、鋸齒形 路徑和 GCHP 試樣的極限承載能力對比

小結

在基于擠壓的增材制造中，打印路徑填充模式會直接影響打印過程。為了克服路徑不連續性導致的打印缺陷，文章開發了一種全局連續的混合路徑規劃方法 (GCHP) 來完全填充或部分填充連接的域，實現了混合路徑的全局連續性，同時還能節省打印材料和打印時間，緩解尖角導致的速度減速，連續路徑打印的樣品具有更高的力學性能和制造質量。該項研究為使用基于擠壓的增材制造的混合路徑制造奠定了基礎。

參考文獻：Lingwei Xia, Guowei Ma, Fang Wang, Gang Bai, Yi Min Xie, Weiguo Xu, Jianzhuang Xiao,Globally continuous hybrid path for extrusion-based additive manufacturing,Automation in Construction,Volume 137,2022,

104175.

原文鏈接（點擊左下角“閱讀原文”跳轉）：

https://www.sciencedirect.com/science/article/abs/pii/S0926580522000486?via%3Dihub
