1. 融化凝固模型概述

1.1 模型原理

我們在Chapter37分享了Fluent融化凝固模型案例，前文只是介紹了Fluent中的操作過程。

不知道大家會不會覺得很奇怪，F(xiàn)luent模擬融化和凝固，那必然涉及到相變，既然有相變，那就應該存在多相流（固和液），但是我們卻沒有打開多相流模型？？那如何模擬融化過程？？

Fluent通過多孔介質的方式來間接模擬固體和液體的區別。當孔隙率設置為0，那就不存在流動現象，就相當于固態；而融化區域需要流動則設置一定的孔隙率，使液體融化流動現象較全液態有所區別。

本質上，與多孔介質模型類似，通過添加動量源項的形式，對流動進行限制，從而達到融化和凝固現象的模擬

1.2 融化凝固模型功能

1.可模擬純物質的凝固和融化，如Chapter37中的冰融化；

2.可模擬多組分溶液的凝固融化；

3.可模擬固化材料和壁面之間接觸熱阻（存在氣隙）

1.3 融化凝固模型限制

使用限制：

1.只能與基于壓力的求解器一起使用；不適用于基于密度的求解器。

2.不能用于可壓縮流動。

3.在一般的多相流模型（VOF、Mixture和歐拉）中，只有 VOF 模型可以與凝固/熔化模型一起使用。

4.打開組分輸運模型，除了組分的擴散系數之外，不能通過用戶界面為固體和液體材料設置單獨的材料屬性。如果必須要設置的話，可以通過UDF中的DEFINE_PROPERTY宏進行設置

2. Fluent設置依據

2.1 Mushy Zone Constant設置

主要參數：Mushy Zone Constant糊狀區常數Amush

焓-孔隙度技術將糊狀區域（部分融化區域）視為多孔介質。糊狀區為“假”多孔介質，是液體分?jǐn)?shù)介于 0 和 1 之間，每個單元中的孔隙率設置為等于該單元中的液體分?jǐn)?shù)。在完全凝固區域，孔隙率等于零，速度為0。由于糊狀區域中孔隙率降低，動量源項如下式

其中，β是液體體積分?jǐn)?shù)，ε是防止除以零的小數 (0.001)，Amush是糊狀區常數，Vp是連鑄拉速（稱為pull velocity），是把鑄坯從結晶器中拉出的速度。

糊狀區常數Amush表示融化過程流動阻力的大?。辉撝翟礁?，融化或凝固時速度梯度越大。較大的值可能會導致發散。對于大多數計算，建議值介于10e4和10e7之間

2.2 Include Pull Velocities?

Vp是連鑄過程中的一個概念，不太了解，幫助文檔有詳細介紹。

如果需要在模擬中包含Pull Velocities，勾選Include Pull Velocities，勾選Compute Pull Velocities，F(xiàn)luent 可根據指定的速度邊界條件計算Pull Velocities，Pull Velocities速度公式：

Flow Iterations Per Pull Velocity Iteration默認值為1，表示將在求解器每次迭代后求解拉動速度方程。如果增加此值為5，則每5次迭代后求解Pull Velocity。

如果液體體積分?jǐn)?shù)方程收斂，即液固界面的位置變化不大，可增加Flow Iterations Per Pull Velocity Iteration值，加快計算速度，當拉動速度更新時，殘差可能會跳躍。

2.3 Lever Rule和Scheil Rule

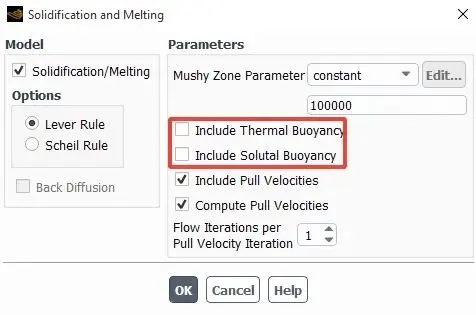

打開組分輸運模型后，融化凝固模型界面發生變化

Fluent提供了兩種方式來確定液體的體積分?jǐn)?shù), 線性方式 Lever rule 和非線性方式 Scheil rule.

Lever Rule：假設溶質在固體區中無限擴散

Scheil Rule：假設在固體區溶質不擴散，兩者求解界面溫度的方程不同，組分輸運方程也不相同。

?2.4 Back Diffusion

如果選擇Scheil Rule， 可以勾選 Back Diffusion選項，使模型介于Lever Rule和Scheil Rule之間

Back Diffusion Parameter：反向擴散，使用一個無量綱參數γ模擬溶質在固體域中的擴散，γ在0-1之間變化，γ=0表示不擴散，即Scheil Rule；γ=1表示無限擴散，即Lever Rule；γ通常取決于凝固條件，如固體擴散率、局部凝固時間等。

γ可以設置為常數，也可使用? DEFINE_SOLIDIFICATION_ PARAMS宏自定義

注：

1.打開solidification/melting模型，F(xiàn)luent會自動打開能量方程

2.Mushy Zone Parameter參數可設置為常數，也可通過DEFINE_SOLIDIFICATION_PARAMS宏設置

3.只有打開組分輸運模型， Lever Rule 和 Scheil Rule才會出現。

4.Include Thermal Buoyancy和Include Solutal Buoyancy只有勾選重力才會出現;

5.Include Thermal Buoyancy：是由溫度引起密度變化而產生的浮力。

6.Include Solutal Buoyancy：是由于溶液融化過程引起密度變化而產生的浮力。

在多組分凝固問題中，溶質在液-固界面附近不斷被排斥，導致溶液中溶質富集，在固液界面附近產生濃度梯度，從而產生密度梯度。

Thermal Buoyancy和Solutal Buoyancy對于溶液凝固問題影響較大，需要考慮

3. 理論模型

3.1 能量方程

材料的焓為顯熱和潛熱的總和：

其中的顯熱h為：

href為參考焓reference enthalpy，Tref為參考溫度reference temperature，cp為定壓比熱容

這里的參考值，在Fluent中的Reference Values可以看到，我們在文章三十五、Fluent阻力系數問題中也有提到。

融化過程液相體積分?jǐn)?shù)β：

從這里能夠明顯看到，F(xiàn)luent直接通過溫度來判斷物質是處于液態還是固態。當溫度T低于固相線溫度Tsolidus，則凝固，液相體積分?jǐn)?shù)為0，同時孔隙率也為0，表示全是固態，不流動；

相反，若高于液相線溫度Tliquidus，則融化，液相體積分?jǐn)?shù)為1，同時孔隙率也為1，表示全是液態，正常流動；

而第三個公式則是對溶液來說，Tsolidus和Tliquidusbu不相等，若溫度處于兩者之間，則液相體積分?jǐn)?shù)為無量綱化的溫度

因此相變潛熱△H：

其中L為物質的真正潛熱，即材料屬性設置的Pure Solvent Melting Heat

3.2 動量方程

前文提到了融化凝固模型將糊狀區域（部分凝固區域）視為多孔介質。每個單元中的孔隙率設置為等于該單元中的液體分?jǐn)?shù)。在完全凝固的區域中，孔隙率等于 0，流體速度為0。動量源項如下：

Fluent使用添加動量源項的方式來模擬融化或凝固過程的流動狀態

數學主要介紹能量方程和動量方程，讓大家對融化凝固模型的內部機理有一定的了解，詳細的可查看Fluent幫助文檔，里面詳細還介紹了湍流方程及組分輸運方程。
