各位同學大家好！我是雷蒙德，有十四年游戲開發經驗，參與過多款上線項目的游戲引擎開發和架構設計。
今天要給大家分享的是 “三平面映射”技術。
那么什么是”三平面映射”技術呢？
大家看到的畫面上右上角的這個地形渲染效果，也許你認為它是簡單的在地形的網格模型上貼上一張地表紋理貼圖實現的，但實際并不是這樣！
大家知道，在一款室外場的游戲當中，地形是一個必不可少的元素，但是要渲染出正確的地形效果并不容易，因為它會涉及到高低起伏、遠近層次、懸崖峭壁等因素，同時還要考慮到大地形的渲染性能開銷。
這通常很難用簡單的紋理貼圖去表現。
這時我們就需要使用“程序化的方式”去渲染游戲當中的地形效果，也就是要寫Shader來處理地形！
就比如大家畫面上右上角的這個最基本的地形，它也是通過從地形上方投影到地形表面上渲染出來的，我們可以稱之為“單平面映射”。
這對于起伏的山丘，這看起來很好，但是在陡峭的懸崖上，單一的投影方向看起來很糟糕，我們稱之為“紋理拉伸”。
因此，我們需要用今天我要給大家分享的“三平面映射技術”，來實現屏幕右下角的地形渲染效果！
當然，三平面渲染用途很廣泛，下面我們來看一看今天的議題：
首先，我會帶著大家綜合性的了解三平面映射的應用場景
接著，我們從一個最簡單的球體渲染出發學習“三平面映射”的原理
最后，我會帶著大家從技術的角度，學習三平面映射在Unity當中的技術實現、坑點以及進階點
為什么要采用三平面映射
單平面映射
地形是一個受歡迎的用例，因為它通常具有難以紋理化的幾何圖形。
基本地形通常從上方有一個單獨的UV投影。我們可以稱之為“單平面”投影的UV。
對于起伏的山丘，這看起來很好，但是在陡峭的懸崖上，單一的投影方向看起來很糟糕。
在上述地形上，從單個UV投影延伸到近垂直懸崖上的紋理非常明顯。
紋理拉伸
以地形為例，地形的UV坐標在網格中展開時，在X-Y平面上是均勻分布的，但我們的地面是高低起伏的，因此UV坐標和地面起伏不匹配，就產生了“紋理拉伸”
手工展UV
我們可以讓負責建模的美術同學將UV坐標“小心的”展開到跟地形高低起伏匹配
但是，這將浪費大量的美術人力，并且不適用于以下情形：
頂點是流動的
貼圖的UV坐標是流動的
地形是程序化生成的
此時，手工調整不能適應實時渲染要求，就需要我們通過實時渲染去解決問題！
解決之道
具體的做法是采用“三平面映射”——從三個方向去采樣同一張貼圖
它得到的效果是這樣的：
三平面映射的應用
當然，三平面映射不僅可以用于普通網格地形，還適用于以下情形：
1、瀑布：
對于瀑布，如果采用單平面映射，那么瀑布將只在黃色“或者”紅色箭頭方向獲得正確的紋理映射，而無法在兩個方向同時獲得正確的紋理映射
并且，由于瀑布的頂點是隨著水流流動而變化的，所以也只能采用三平面映射來采樣瀑布的噪點和法線圖
2、程序化建模的地形
如圖所示，程序化建模的地形，由于地形的起伏是動態的，因此無法人工調整UV坐標，也需要三平面映射
3、水池的焦散效果
水池焦散如果只對池底部分單平面采樣，遇到的問題跟前面瀑布是一樣的！
技術要領
??友情提醒：文字版本可能無法表達全部思考過程，如有不明白之處，請移步文末觀看視頻版本
要實現“基本的三平面映射”，需要5個步驟：
Step 1：根據頂點的世界空間坐標計算對應的UV坐標
Step 2：從x/y/z三個方向?qū)β瓷滟N圖進行采樣
Step 3：調整三平面邊界過渡的銳利度
Step 4：將混合權重值單位化
Step 5：按三個面的混合權重，將采樣顏色混合在一起
Step 1：根據頂點的世界空間坐標計算對應的UV坐標
對于每個片元，先取其在三個方向的uv坐標
為了增加更多控制，我們要考慮紋理的縮放系數_TextureScale
Step 2：從x/y/z三個方向?qū)β瓷滟N圖進行采樣
Step 3：調整三平面邊界過渡的銳利度
用法線方向作為從三個方向采樣的權重值
法線可以為負，但權重值不能為負，因此需要先通過abs取絕對值
由于法線是連續過渡的，因此權重值在三個平面的邊界上也是平滑過渡的，這樣可以帶來一個額外的好處：它解決了紋理接縫問題
Step 4：將混合權重值單位化
第三步使用pow來銳化三平面邊界后，可能使計算后的法線值偏小，因此需要重新單位化
Step 5：根據混合系數，把三個面的采樣顏色混合在一起
通過顏色混合，得到最終效果
以上效果也可以使用UE或ASE完成
三平面映射進階

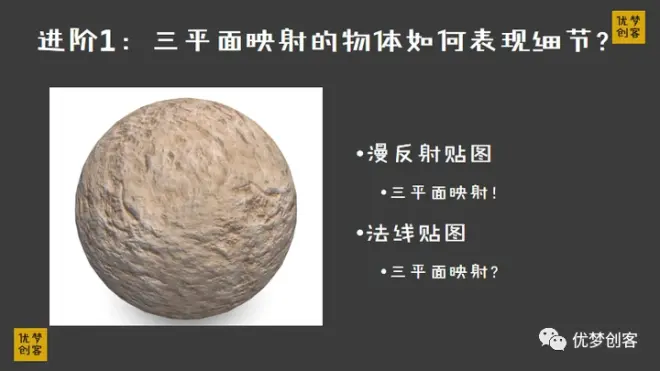

進階1：三平面映射的物體如何表現細節？
大家看現在畫面里的這個物體，它是采用了三平面映射技術渲染的一個包含了豐富物體表面細節的球體
這主要體現在兩方面：
通過漫反射貼圖，體現了物體的顏色細節
通過法線貼圖，體現了物體的凹凸信息
我們?yōu)槁瓷滟N圖應用了三平面映射，以解決紋理拉伸的問題，那么問題來了：
既然漫反射貼圖需要用三平面映射來消除紋理拉伸，那么法線貼圖是不是也要來這么一波？
答案是肯定的！
那么我們應該如何為法線貼圖應用三平面映射呢？受到慣性思維的影響大家可能會想到這個方法1：
方法1是：跟漫反射貼圖一樣進行“三平面映射”
但是這樣得到的效果是錯誤的（如左圖所示）：
大家注意我的法線貼圖，它要表現的物體表面細節是每個小圓點都是凸起的，結果渲染出來，有一部分小圓點是凹陷進去的
所以，我們不能簡單的“慣性思維”
大家再看下面：
這里的右圖才是正確渲染的球體，它的每一個小圓點都是凸起的！具體的實現過程，我會在我們的
里教給大家
所以，你還認為剛看到的效果是正確的嗎？
進階2：性能進階
