想要刪除CAD中未使用的線型，應該怎么做呢？下面是CAD清理未使用的線型的步驟。

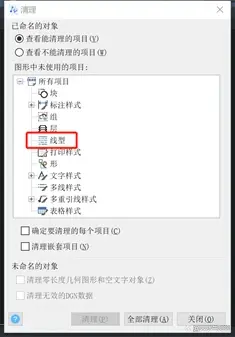

第一步，單擊應用程序按鈕，然后依次單擊“圖形實用工具” ?“清理”，彈出“清理”對話框。或者命令行直接輸入PURGE，回車，也會彈出“清理”對話框。

第二步，使用以下方法清理未參照的線型：

1，對于所有未參照的線型，選擇“線型”進行清理。

2，對于特定線型，雙擊“線型”展開樹狀圖，然后選擇相關線型進行清理。

如果要清理的項目沒有列出，選擇“查看不能清理的項目”。

第三步，系統將提示用戶確認列表中的每個項目。如果不想逐一確認，可清除“確定要清理的每個項目”選項。

第四步，單擊“清理”，然后根據系統提示確認是否清理每個項目。

第五步，清理完成后，單擊“關閉”。

以上就是CAD清理未使用的線型的方法。PURGE除了可以清理未使用的線型外，還可以清除當前圖形文件中未使用的已命名項目，例如圖塊、圖層、線型、文字樣式、標注樣式等。
