作者：鄭擊波

先從一個游戲開始

先做個小游戲，而且這個小游戲不白做，后面可是會排上大用場的。下面這四張圖中，請各位先選出來一個“看著最不舒服”的圖片，或者給這幾張圖片的“舒適程度”排個序，不要太在意“為什么”，只要憑自己的感覺就行了——然后千萬要記好了自己的答案。

↑憑感覺選出看著最不舒服的那張圖片↑

然后，怕各位瞄到答案，我們這里說一些別的事情：

首先，分析XF9的所有資料的來源主要是來自日本防衛裝備省公布的相關文件中的圖片和視頻中的截圖。由于資料眾多，且時間先后順序不能完全確定，所以部分分析只是基于本人的假設，不能完全保證正確。

其次，要強調一下：我對日本航空發動機研究工作沒有惡意，只是本著“談?wù)勛约嚎吹竭@臺發動機后的想法”的目的隨便聊聊，切勿隨意揣測意圖。

揭曉答案前的準備

我們先說游戲中的四張圖是什么。這些圖都是航空發動機核心機轉子的“承力結構”。而所謂的承力結構，你可以理解為房屋的框架。一棟房子，可以裝潢的面目全非，但是承力結構幾乎是不可能變的，而房屋承受外力是不是會變形，就是要看其中的承力結構，承力結構設計的好，房屋才不容易變形、壽命也會更久。

↑房屋和其中的承力結構↑

而我們只要解剖開一臺發動機，就會發現，發動機轉子內部也是有所謂的承力結構的，比如說下圖中的前軸頸和鼓筒軸，他們就負責連接軸承、壓氣機和渦輪，只有這些結構設計的合理，發動機才能夠用最輕的重量達到既定的設計目標。

↑航空發動機核心機轉子↑

下面這張圖中的紅線就是承力部分，我們看到它，就好像看到了房屋的大梁、承重墻，發動機受力之后，會沿著這條路線傳遞載荷。而游戲中的四張圖，就是我們刪繁就簡之后，把幾臺航空發動機轉子中最本質的那部分承力結構給抽離了出來，把他們的剖面圖畫了出來。

↑航空發動機核心機轉子的承力結構↑

然后答案揭曉，各個圖分別對應了哪個發動機。各位再對一下自己剛剛的“舒適度”順序吧。而且估計各位已經注意到了，這些發動機都是推重比10一級的發動機。

↑不同發動機的承力結構形狀↑

我給曾經做過相對比較廣泛的調查，讓一些沒有學過航空發動機的朋友做了這個游戲，絕大部分似乎都認為，圖片B是最讓人不舒服的那一張。當然，學過發動機結構的朋友就是100%都認為B不行了。

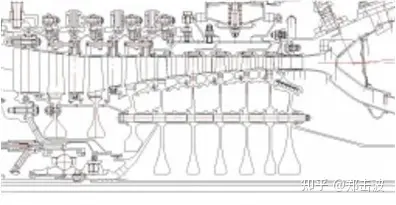

↑XF9發動機的結構示意圖↑

其實就大部分沒有學過航空發動機，一開始也不知道這些曲線意味著什么、也不知道好不好的標準是什么，但是就是自然覺得，好像B看著有點兒別扭，原因就在于：別的曲線都是像曲線，有著相對比較平滑的過度，而圖片B中的曲線則是直上直下，生硬的很。

而且，估計大家也發現了，似乎A、C、D都是拱形，或者類似于拱形，而XF9的承力結構形狀卻是一個“門”字形——而這個，就是為什么B中的曲線讓人覺得不舒服的原因。

航空發動機中優美的拱形

這種“拱形”結構，在航空發動機中實際上是屢見不鮮的。那么為什么航空發動機設計師都會不約而同地想到這種結構呢？難道僅僅是因?yàn)楹每矗?/p>

其中的原因很簡單，就是因?yàn)檫@種結構是抵抗變形能力最好的。包括大家在生活中看到的拱頂、拱橋，都是利用了這種構型特別能夠抗變形的特點。

↑拱橋可以承受很大的力↑

我們只要看一下，當拱形結構受力的時候，力在結構內部傳遞的過程就可以知道為什么拱形結構會有這種特點了：簡單說，拱形結構可以把所受剪切力變成材料受擠壓的力，然后通過這種方式傳遞出去。這種力學上“化剪為壓”的方式，非常奏效，使得結構可以設計的更加結實耐用。

↑拱形結構有很高的剛度，不易變形↑

而航空發動機別看是由金屬組成的，但是因?yàn)樗艿降妮d荷太大了，又處于高速旋轉中，所以還是會發生變形、引起發動機的振動，尤其是現在發動機要求推重比越來越高，所以發動機逐漸由“大鐵坨塊子”變成了“薄鐵皮盒子”，這就讓結構設計更加重要。

↑核心機轉子在工作狀態下也是會發生變形↑

還記得達索公司曾經的豪言嗎？

“好看的飛機一定是好飛機?！?/blockquote>

同樣的。

“人看著不舒服的結構，一定不是好結構?！?/blockquote>

而顯然，XF9并沒有做到這一點，這也是為什么它的結構會如此突兀的原因。而且XF9不僅僅與我們提到的另外三臺發動機不同，跟中國、俄羅斯的推比10一級的發動機也有一樣的差別，所以大家可以這么理解：這臺發動機，跟美英俄中，在結構上有著肉眼可見的區別。

↑XF9結構讓人不舒服的本質原因↑

而說的稍微學術一點兒，這臺發動機與其他發動機最大的不同在于：似乎這臺發動機的前軸頸錐角太小了，以至于近乎是拐了一個直角。

我估計不少人應該都會表示：就這么一個區別，能說明什么？是不是你故意在吹毛求疵？

為了解答這個疑問，我們不妨看看，其他國家的發動機是怎么面對“拱形構型”的，他們是沒有想過可以不用嗎？或許可以從蛛絲馬跡之中，了解日本自己的航空發動機設計人員是怎么看待這個構型的。

我認為，是他們學經典結構沒學像

實際上，我認為XF9是想用一種很經典的結構構型，這就是蘇聯/俄羅斯發動機中經常使用的“縮頭式”構型。

所謂的“縮頭式”構型，就是在壓氣機的下方“挖個洞”，把發動機核心機轉子的前軸承盡可能地往這個洞里面放，這樣的好處就是讓核心機前后兩個軸承之間的距離盡可能小，旨在增加轉子的剛性，我們比較熟悉的RD33和AL31F發動機的核心機都采用了類似的設計。

而且不僅僅是蘇聯/俄羅斯，不少發動機設計公司都采用了類似的結構設計方法，比如說RB211、F110等經典發動機的核心機，都是從三級壓氣機盤引出錐殼來安裝軸承的，所以我們才說，這是一種相當經典的結構。

而比較RD33和XF9發動機核心機轉子的前部結構，你會發現兩者結構上確實有一些相似：都是前軸頸直接與第三級壓氣機盤的盤心連接，幾乎成直角連接。

↑RD33和XF9發動機核心機轉子結構比較↑

但是：蘇聯的發動機設計師非常清楚這種方法的缺陷在哪兒，然后非常貼心地做了“補償”，也就是軸頸局部加強和環腔結構。

簡單說，雖然前軸頸看起來是跟三級壓氣機盤的盤心連接的，但是實際上卻有從四級壓氣機盤緣伸過來的錐殼結構幫助傳力，另外，RD33在前軸頸位置也做的異常厚重，為的就是防止局部變形影響轉子整體的剛度，所以RD33真實的傳力路線實際上跟XF9很不一樣，依舊是“拱形結構”。

↑RD33對縮頭式結構的補救措施↑

根據計算分析，RD33的環腔結構和局部加強確實都是非常必要的措施，對于整個發動機剛性的增加是巨大的。而XF9跟RD33之間，僅僅是形似而已，可以說，RD33結構的優點，XF9不一定占到，但是缺點，XF9卻一點兒沒有想過要彌補。

其他一些蛛絲馬跡

一臺發動機，如果是專業人士去看他的結構，只要下一定的功夫，就不難猜到其中的設計思路是什么，這也是為什么發動機設計人員要多看好發動機，然后細細琢磨其中的“韻味”，看看一些優點是怎么“交相呼應”的，又看看一些缺點是怎么“亡羊補牢”的。

而對于XF9而言，可以很明顯地注意到一件事情：這臺發動機相對于其他推比在10一級的發動機，實在是太“粗”了，特別是鼓筒軸部分。如下圖所示，通過與F119發動機核心機轉子的比較，其他不說，好像XF9發動機核心機轉子的鼓筒軸直徑太大了。

↑F110與XF9的對比↑

事實上，隨著先進航空發動機燃燒室溫度的提高，核心機轉子都是盡可能離燃燒室遠一點兒，好有充分的“緩沖區域”，這也是為什么F119、EJ200、F136等發動機都在縮小鼓筒軸直徑。而XF9則反其道而行之，故意吧鼓筒軸的直徑做的很大，以至于XF9中，鼓筒軸幾乎與燃燒室是臉貼臉。

↑F119發動機鼓筒軸和燃燒室之間的間隔很大↑

其實配合前軸頸的問題我們就可以猜測：也許在設計的時候，設計人員已經發現整個轉子的剛度不太夠，所以只好提高鼓筒軸的直徑，這才搞出來一個“鼓筒軸直徑天下第一”的情況出來。當然，不管是因?yàn)槭裁?，如果這臺發動機鼓筒軸如此之粗，日后肯定會有各種各樣的問題：包括螺栓連接的穩定、渦輪盤壽命、發動機冷卻等等，一系列的問題。

他們已經知道結構有問題嗎？

這么容易就能夠看出來，難道日本的航空發動機研究人員就看不出來嗎？而這個問題也是我經常問自己的：他們已經知道結構有問題嗎？或者他們壓根不覺得這是個問題嗎？

日本對于XF9的宣傳一直都采用的是如下圖所示的結構圖，并且他們?cè)赬F9發動機關鍵技術中的“輕量化壓氣機技術”中，也確實認為這種從沒有人用過的結構是他們的“創新”。這些研究已經在2010-2015年就完成了、通過了驗收。

↑宣傳中使用的XF9結構圖↑

↑宣傳材料中的壓氣機輕量化技術↑

所以我們基本上可以相信，在部件研究階段，日本航發技術人員確實是篤定，這個結構就是他們?cè)谖磥?lái)的XF9中要使用的，除非出現了不可回避的問題，否則不會大幅度改動現有結構。

但是，到了2017年，XF9做核心機轉子試驗的時候，宣傳材料中的核心機結構卻變成了另外一個樣子：雖然普通人看不出明顯的區別，但是專業人士還是可以一眼看到變動，甚至于同為航空發動機設計人員，對于每個變化背后的動機，都可以猜的七七八八。

↑XF9核心機試驗宣傳材料↑

↑核心機試驗中的“改進結構”↑

也就是說，如果核心機結構確實如他們的宣傳圖所示，那么我們可以管中窺豹，去揣測一下，他們的研究人員自己是怎么看待這些結構問題的。甚至于經過分析之后我們也能夠發現：他們大概知道自己錯了。

處處都是妥協的修改

現在我們已經根據資料假設了，在核心機試驗階段XF9的結構和部件研制階段的結構發生了很大的不同，從這些不同里，我們可以大概了解設計人員遇到了什么問題。

我們先來看看前文說到最核心的問題：壓氣機前軸頸錐角太小。然后再看看修改之后的結構，對比一下就可以發現：他們果然改了。

↑修改前后核心機壓氣機前軸頸錐角的變化↑

事實上，在2017年我第一次知道還有XF9這樣一臺發動機、并且模模糊糊地在一塊高模糊展板上看到這個結構的時候，我當時就很確定，這個錐角的設計太奇葩了，會對整個發動機都有影響，要么這個展板要么是假的，要么他們要吃大虧?，F(xiàn)在果不其然，改掉了——以非常別扭的方式。

↑剛看到展板上的結構時的想法（注意時間）↑

另外，相信各位一定注意到了，原先的結構是直挺挺的錐角，現在居然變成了“三段式”，歪歪扭扭的實在是看著不舒服。而之所以變成這么別扭的結構，就是被第二級壓氣機盤的盤心擋住了，必須要采取這么一個折中的方案。于是我們都仿佛可以看到設計人員在吼叫：

今天就是天皇老子來了，這錐角我也得給它掰上去！

而作為轉子剛度不夠而要力挽狂瀾的另一個“背鍋俠”——鼓筒軸，修改就更加勉強了。我們先看一下下圖中鼓筒軸修改前后的直徑變化——確實變得更粗了，并且我們又注意到一處不合常理之處：平滑的鼓筒軸居然有一個“小褶皺”，凹陷進去一塊，這又是為什么呢？

↑修改前后鼓筒軸的直徑變化↑

↑鼓筒軸的彎曲對應了燃燒室的輪廓↑

之前說了，XF9的鼓筒軸因?yàn)橹睆教螅呀?jīng)離燃燒室太近了，現在還要接著擴大，那怎么辦呢？還記得剛剛的“三段式”迂回的前軸頸嗎？鼓筒軸這里也“順利”地迂回了一把。于是我們又可以仿佛聽到設計人員的吼叫：

今天就是天照大神來了，這鼓筒直徑我也得給它加上去！

而且我們還能夠看到一些林林總總的變化，比如說下圖中第一級壓氣機盤幾乎厚到幾乎需要用曠古絕今來形容（圖中的A），比如說三級壓氣機盤的厚度也是極度不協調的，這也是對前軸頸錐角變化而不得不采取的補強措施。

↑核心機試驗器相比原結構的兩處變化↑

總之，發動機的設計人員已經意識到了情況好像有點兒不對，并且也在盡可能地修補，但是最后的結果就是處處都是妥協，處處都是處于頭疼醫頭、腳疼醫腳的尷尬之中。而且，問題還不僅僅是這些，有大量一眼能夠看出來的不合理之處，我只能說：但愿是我多想了吧。

聊聊日本航空發動機的局限之處

事實上，日本航空發動機的制造能力是非常強的，比如說IHI一直都是GE最核心的幾個供應商之一，其他包括沃爾沃、MTU、Avio等等，在行業內絕對是如雷貫耳，所以幾乎世界上所有的先進航空發動機都有日本的參與。說實話，如果有一天中國可以有一家跟IHI一樣的公司，那中國航發怕不是要笑醒過來。

但是，從這臺名為XF9的航空發動機中，我們也可以看到日本航空發動機在設計能力上的局限之處。

首先是部件設計強，但總體設計卻經驗不足。

按照日本防務省的材料，高壓壓氣機結構早就已經通過了驗收，并且被冠之以“結構輕量化”而作為一種新技術來驗收的。我一點兒都不懷疑高壓壓氣機驗收時候的嚴格程度，也絕對相信單單是高壓壓氣機一個部件運轉的時候，它一定是非常正常的。

但是，高壓壓氣機和高壓渦輪運轉起來都正常，那么拼起來之后就一定也運轉正常嗎？這才是問題所在。

實際上GE、普惠和羅羅之類的航空發動機生產商，他們的各種供應商都有非常先進的部件生產乃至設計技術，但是整機設計技術都是掌握在生產商手中，而這些恰恰是那些供應商所欠缺的。

↑GE公司和供應商↑

并且，我真的要非常認真地說一句：是先有厲害的發動機生產商，再有厲害的供應商，這個順序不會反。

而在整機設計技術上，日本實在是差的太遠了，整機結構設計給我的感覺就是毫無章法，跟其他所有同級別的發動機在結構上有著肉眼可見的區別，而且從我已有的知識上看，這區別不是什么好區別。

其次，是不信邪。

按理來說，世界上優秀發動機那么多，只要認真看一看，至少會發現，在絕大部分發動機的研制過程中，幾乎從來沒有出現類似XF9的結構形式，難道他們的研發人員就不知道想一想，為什么別人不這么設計嗎？

但是就這么一個誰都沒有用過的結構、跟幾乎所有的先進發動機都有肉眼可見的區別，就這么非常華麗地使用了，這得是有多大的自信？

創新不是走那些別人走過的、但是發現走不了的路，而是知道走什么路有什么下場之后再去結合自己的需要走一條新的或者哪怕是舊的路。你得信邪，各種大哥們沒做的事情，不是大哥們?nèi)?，是真不行?/p>

而且妥協不是不可以，比如說就是在前軸頸位置，有不少發動機都出現過為了增加錐角而采用彎折結構和切削輪盤的妥協，比如下圖中的AI222發動機，其實在錐角位置的妥協比XF9還要大。但是AI222之所以要這么干，是因?yàn)樗麄儾捎昧碎L(zhǎng)螺栓壓緊壓氣機盤的設計，這種方式極大地降低了研發成本以及生產/裝配/維修難度，付出的代價就是長螺栓所在直徑位置不能太大，所以自然要靠“縮頭式”結構提高轉子剛度，甚至于要從4級盤位置引出前軸頸，才不得不做前軸頸的妥協的。而且，鼓筒軸直徑還可以維持的很小，說明在整個轉子的剛度控制上，設計師是心里有數的。

↑AI222發動機的高壓壓氣機設計↑

所以問題永遠是：妥協是否有整體的規劃？是否帶來了更大的好處？這是“戰略規劃”和“戰術應激”的區別，最后的結果簡直相差了十萬八千里。

而如果永遠抱著一種“頭疼醫頭腳疼醫腳”的想法，覺得“這個問題我只要稍微改一下就一定會好的！”，“我覺得這個問題就是一個局部問題，怎么可能會影響到整體呢？”，“改一下，能轉起來就行了，后面再說”，在現代先進航空發動機這種高度一體化的機械結構里，是行不通的。

最后，是玩不起。

在設計階段，發動機的結構可以有很大的改進余地，只要有決心，慢一兩年也是可以接受的，比如說EJ200的發動機，即便是在驗證機已經通過驗收之后，依然在進一步的設計過程中將前軸頸從二級盤移動到一級盤上（當然，不一定是因?yàn)閯偠葐?wèn)題），變化很大，一定是付出了相當?shù)拇鷥r(jià)的。但是，一臺發動機真的在設計階段發現存在問題，那就一定要早發現早解決，而不是四處修修補補、到處都是那種兵臨城下時候的妥協。

↑EJ200發動機在設計過程中的變化↑

不過，我需要說一點，這個時候我們不能說這就是設計人員心態或者能力的問題，而是說，如果一個國家沒有真正要搞好航空發動機的決心，或者沒有足夠的經濟硬實力，這塊骨頭是很難啃的。一套結構方案作廢，光一件試驗器本身的加工成本就已經接近半個億了，更加不用說新的試驗、人工成本和時間成本，所以說到底，還是國力。

到處妥協，甚至于不顧后果地妥協（前軸頸的三段式和鼓筒軸的大凹坑），最終只會有一個半吊子的成果——這在各種高科技產業的設計研發過程中，被驗證了一萬遍。

這個教訓，不僅僅是對日本，對我們也是一樣適用。

那么，我會被打臉嗎？

估計有朋友會擔心，我在這兒言之鑿鑿地說，XF9這不行那不行，萬一有一天被打臉了怎么辦？ 這個我還真的不擔心，因?yàn)槲摇靶判?，而且玩得起”?/p>

其實所有的科學發現或者工程經驗都會面臨這樣的挑戰：以前以為的一個真理，時候被證明并非如此，而我今天會如此判斷，是基于現有的材料和已有的經驗所做的一家之言，難免會有紕漏。

比如說XF9其實并不是這樣的結構，或者核心機試驗器并不是圖中所示的，或者兩種結構出現的順序其實剛好相反，等等，又或者結構設計其實沒有我想象中的那么重要，只要部件設計得好，就可以設計出最優秀的發動機等等，這些都會讓今天的這篇文章中間的某些結論產生偏差而“被打臉”。

比如，我曾經在2017年的時候說，如果沒有高空臺，日本這臺發動機很難做驗證，所以這一點就卡著XF9。但是后來證實，當時適用于XF9的高空臺已經改造完成了，所以這件事情是我“預測失誤”。我當然會承認這件事情。

所以，如果XF9真的證明是一款無比成功的航空發動機（當然，不是說給某個驗證機裝上之后飛幾個小時就束之高閣的那種），那么我一定會好好研究自己哪里出錯了，因?yàn)槲倚判?、并且玩得起，最終這就當做學費好了。
