在Simdroid的仿真開發環境中，用戶可以進行電磁、結構、流體、熱四大物理場以及多物理場耦合仿真；其APP開發器支持將仿真模型、仿真經驗和仿真流程封裝生成仿真開發應用，從而更方便、靈活的實現模型的參數化和經驗的沉淀。

在仿真開發過程中，核心的一環是模型的建立，下面我將以三維建模為例，結合幾個案例來分享如何快速建立三維模型并進行后續的網格剖分。

1、我們要對“想要建造的模型”有一個基本的理解和思考。在設置參數時，要思考怎樣在不影響整體模型構造和后期生成APP調整參數的前提下，盡量使用最少的參數來達到建模的目的。我認為除了主要的參數之外，可以設置一些與主要參數相關聯的參數來進行模型的建造（例如下圖中的h2、r2、l1等參數），這些參數往往不必代入封裝的APP菜單中。

2、觀察模型的形狀，思考可以如何構造？如下圖所示，該模型可看作是由一個基本的圓柱/圓臺相連，再切除4部分對稱分布的結構得到。

按照上述思路，對模型進行搭建即可。該結構可由兩個獨立的幾何體，即圓柱和圓臺取布爾并集運算獲得；也可以取正面剖視圖的一半，對于基本的圓柱/圓臺結構通過下圖所示的草圖，以z軸為旋轉軸，經旋轉獲得。

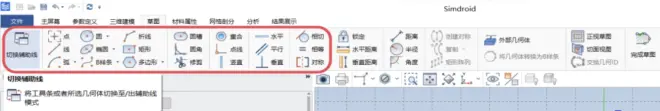

3、合理利用輔助線及草圖繪制輔助圖形選項，提高建模效率。

如下圖所示案例，由于沒有很好的利用輔助線，所以在草圖繪制時，設置了大量的參數，耗費了很多時間；

例如圖中出現了某些尺寸（如5.625mm的定位尺寸）不方便計算的情況，如果合理恰當?shù)睦幂o助線進行草圖繪制可以幫助更快的搭建三維模型；如下圖所示，在利用輔助線提前畫出已繪形體結構的輔助線草圖后，本形體的圓弧特征草圖便可輕松繪出；同時合理利用水平、平行、相切等草圖繪制功能選項，也可使草圖繪制事半功倍。

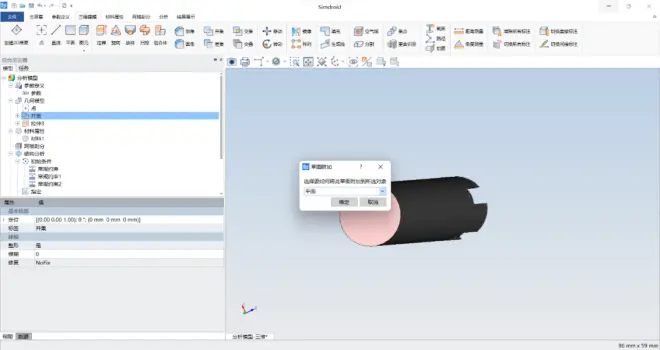

4、主要形體構造好之后，往往需要對一些細節及“功能區域”進行建模，觀察其特征在哪個平面上，此時可以直接點擊那個平面作為草圖基準面創建新的草圖進行繪制。這樣做可以省去后期移動模型的操作。

針對一些矩形或環形陣列的形體特征，可以只繪制一個特征形體，通過陣列功能按鈕來實現全部特征形體的創建，如下圖：

同理，針對一些對稱的形體特征，也可只繪制一個特征形體，通過鏡像功能按鈕來實現全部特征的創建。

5、模型的主要構造及全部形體特征建造好之后，要檢查有沒有缺少或遺漏的構造或特征，并確定好最后取布爾運算時的順序（先并集或者先差集）以及是否勾選保留參與運算模型的內部邊界選項（會影響整體的美觀及后期的網格剖分和分析計算）；全部完成之后，可以根據需要給模型設計倒角或圓角，同時要注意圓角或倒角的開始半徑，要與模型相匹配、不能過大，否則模型會無法顯示。

6、模型繪制完成后進行網格剖分。網格剖分也可以設置參數，根據所建立的模型和分析目的不同，網格剖分的參數也大有不同，根據經驗，對于下圖所示的三維實體結構，可以考慮將單元數量控制在2萬至10萬之間，進行網格剖分參數的設置，同時要兼顧后續分析的準確性及計算周期等因素，通常網格尺寸過大會影響分析的準確性；而過小會加大運算量、延長運算時間。所以網格參數的尺寸設置，要根據實際模型和需要一點一點的去調試，直至選擇出最適合的參數。

以上是我對Simdroid三維建模及網格剖分的一點個人經驗與見解，如有錯誤及不足之處，歡迎諸位老師與同學批評指正。同時感謝北京云道智造科技有限公司提供這樣的機會讓用戶之間進行經驗的分享與交流。

作者：鮑宇楠
