0.前言

• 因?yàn)橹悄苘嚫傎惗佑|到了MM32F32G9P這款單片機。而由于我很喜歡macOS系統，加上我同時喜歡剪視頻，因此買了一個arm芯片的MacBook Pro，但這就限制了我沒辦法用雙系統運行Windows系統，只能轉而使用虛擬機。使用Mac燒錄stm32的教程很多，但是很少有mm32的教程。理論上這塊芯片不用虛擬機也能燒錄，但奈何本人實力有限，只能做到用vs code代替mdk（主要keil又丑又難用）

• 第一次寫這種教程，可能會漏很多東西，請見諒

• B站觀感可能比較差，可以移步https://zhuanlan.zhihu.com/p/493363407

• 我會在評論區放出文章中涉及的網址，就不開放專欄允許復制了

1.準備工作

• 準備好pd虛擬機并安裝Windows系統，Windows10、11都可以

• 虛擬機上安裝mdk，vsc，python（最好選x86的，不要選arm芯片），以及arm芯片的下載器驅動（比如jlink的arm驅動，可能需要的arm CH341驅動）

2.安裝

先在這里貼一個vsc插件EIDE的網址https://docs.em-ide.com/#/，這個作者原來的插件Keil Assistant已經不再更新了

安裝在這里就不再贅述，就是下載插件即可，詳情請看上面的網址

如果你是Windows筆記本想要使用，基本上按照上面這個網址的教程來配置就不會有任何問題

3.開始

1.????安裝完成后點擊這里進入插件界面

2.????點擊 導入項目 導入KEIL 項目文件，MDK 項目為 *.uvprojx, KEIL C51 項目為 *.uvproj

隨后右下角會彈出 eide項目是否和keil文件放在同一文件夾內 和 切換工作區 的彈窗，自行選擇即可

3.????點擊 設置工具鏈路徑 可以配置mdk路徑，打勾的是配置好的，叉是沒配置好的

（好像本文需要的都自動配置好了？我忘了我有沒有手動配置了）

4.配置

• 因?yàn)槭稚现挥徐`動mm32的芯片，下載器用的是逐飛Dap Link，所以本文基于這兩者配置，其他芯片和下載器請移步至EIDE手冊（上面的網址）

• 另外提一嘴，因?yàn)楸容^菜，我用的是逐飛MM32開源庫，大佬別罵

導入完成后界面如下

配置主要用到 芯片支持包、構建配置、燒錄配置

4.1.芯片支持包

1.????點擊加號添加芯片支持包，也就是Keil的*.pack文件，如果不需要添加包忽略即可

2.????選擇芯片

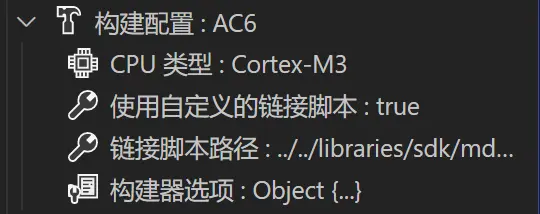

4.2.構建配置

1. 構建配置選擇AC6

2. CPU類型按照芯片選擇即可，這里是Cortex-M3

3. 自定義鏈接腳本如果導入的時候就是true而且腳本路徑存在的話就不要管他，不然就選擇false（結尾更新有詳細說明）

4. 構建器選項主要用到了兩個，這個后面再說

4.3.燒錄配置

最麻煩的來了

• 在vs code需要做的只有四件事：

1. 按照下載器選擇燒錄工具，我這里用的逐飛Dap Link，因此選擇pyocd。

2. 程序文件 建議點開重新輸入，理論上不輸入也可以，但我會報錯，很奇怪，輸入${ExecutableName}.hex

3. 目標芯片名稱 根據選擇的芯片填寫

4. 其他選項 如果你使用了芯片包，請點開輸入以下代碼，保存并關閉：

pack:

- X:\XX\XXX\XXXXXXXXXX.pack

將第二行替換為芯片包的地址，地址中間的斜杠只需要寫一個！

• 麻煩在于pyocd的配置，我這里出了很多問題

1. 以管理員模式打開CMD。不要直接Win/Command+R快捷鍵打開，開始菜單搜索然后右鍵以管理員模式運行

2. 輸入以下代碼安裝pyocd（這里當時忘記截圖了）：

pip3 install pyocd

或者

pip install -U pyocd

我自己是第二種成功的，當時安裝pyocd各種報錯，有/無科學上網，不同的安裝語句都試過，各位可以多試試，千萬不要在安裝途中關閉CMD！

1. 從 github 下載 usblib：https://github.com/libusb/libusb/releases/tag/v1.0.21，下載*.7z文件

2. 解壓 usblib 后，將 MS32目錄下的libusb.dll 復制到 python.exe 所在的目錄和C:\Windows\System32目錄下（所選擇的 libusb.dll 必須要和電腦上安裝的 python 是同一體系結構，例如：x86 版本python對應 MS32目錄下的libusb.dll ）

3.????還是管理員運行的CMD，輸入pyocd list，使用虛擬機的朋友大概率會獲得這樣的結果

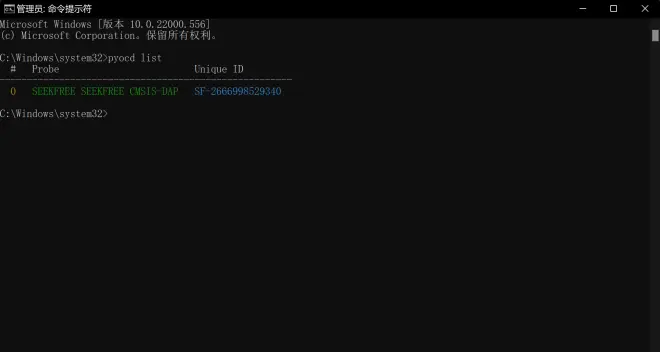

而正常的是這樣的

解決辦法：找到你的python.exe，如圖設置：右鍵點開 屬性 - 更改仿真設置 - 選擇安全仿真

這時理論上來說再使用pyocd list就不會報錯了。如果依然報錯請百度

5.編譯燒錄

1.????可以在左邊項目處點擊編譯燒錄，也可以在右上角點擊，圖片上分別是 構建、清理、下載，左邊項目處會多一個 重新構建 的按鈕

2.????這時已經全部配置好了，但有可能還是不能燒錄

• 問題1

這時候就要用到上文 4.2 中提到的構建器選項

將圖片中這項取消勾選即可（別忘記保存！?。。?/span>

• 問題2

依然是構建器選項

選擇level-image-size即可

• 問題3

這個問題我有一點遺忘了，有兩種原因好像

1. 4.2 中 自定義鏈接腳本 應該選true但是選成了false

2. 選擇false的界面中有 RAM/FLASH布局 ，這個選項內的設置不正確

這里可以打開keil的項目設置，參照keil中的數據進行填寫

• 有的時候下載會失敗（終端里面啥都沒有，過了很久出現很多灰色文字），多下載幾次就好了

  （不知道是不是作者更新過修復了，我寫這篇文章的時候想去截圖結果發現每次都一次就下載成功了，而且下載變快了 ?說到下載變快了我想提一下，英飛凌的tc264性能是好，但是Aurix Development Studio編譯和下載那叫一個慢，太差勁了，不知道是不是eclipse的通病）

• 還可能有其他問題我沒碰到，有的問題可能是keil文件的設置沒設置好，可以去keil里面設置好，比如上面那張圖片的Debug選項中有些設置是錯誤的之類的都有可能，其他的就只能百度了。

• 錯誤都解決就可以愉快的燒錄啦，vsc寫代碼體驗比keil舒服了很多。燒錄成功界面：

6.Debug

這東西我一直沒整好，我需要Debug都是去Keil 里面干的，如果之后成功了再過來更新吧

（xswl逐飛的精準預判）

7.結尾

應該都寫完啦，如果有漏的之后再補充吧，第一次寫這種文章，寫的不好請見諒！

20220411更新

用一種奇怪的辦法解決了debug問題

1. 依然是 EIDE Manual 網址，找到 入門-新建項目-從空項目開始（以stm32f1為例）

2. 按照手冊操作新建一個工程就可以debug啦

放張我自己的文件目錄在這里，可以參考一下

注意事項

• 4.2中 自定義連接腳本 中，文件可以選擇*.scf文件，如果用的是逐飛工程文件，可以找一下是否有：

libraries/sdk/mdk/linker/mm32f3277g_flash(注意這個文件可能是沒有后綴的，也有可能有*.scf后綴)

• 除了Manual中提到的install cmsis header files別忘了pack包還是要添加的，其他工程配置參考上文
