本應用簡報由Erlangen-Nuremberg大學金屬科學與技術系主任，材料科學系Johannes Hartmann和VeraJüchter提供

鋁泡沫顯示出優異的性能，如良好的阻尼，高能量吸收和質量比彎曲剛度[1]。剛度使其在承重和同時使用輕質結構時尤其具有吸引力。為了提高這種重量比剛度和更好的載荷傳遞，需要一個緊湊的外殼[2]，如在鋁泡沫三明治（AFS）中實現的那樣。

Erlangen-Nuremberg大學金屬科學與技術系主任研制了改進的壓鑄工藝“整體泡沫成型（IFM）”，以生產具有完整實心表皮，發泡芯和漸變的鋁泡沫過渡區之間（見圖1）。該工藝是由聚合物的發泡注塑成型開發的，因此適用于具有緊湊層的復雜泡沫部件的成本有效的一步式大規模生產。本說明中描述的CFD軟件Flow-3D模擬技術已被用于對此過程進行建模，作為選擇過程參數的輔助手段。

鋁泡沫整體式成型技術

因此，一定量的發泡劑（氫化鎂，MgH2）被放置在流道系統中，并且噴射室充滿鋁熔體（示意性工藝循環如圖2所示;該過程在[3]中詳細描述） 。隨著活塞前進，粉末以紊流方式夾帶到模具中。在技術變型“高壓一體式泡沫成型（HP-IFM）”的情況下，該零件在標準壓鑄工藝中已知的高環境壓力下完全填充，從而確保出色的表面質量。從模具的回火表面開始，熔體開始凝固成完整的固體表皮。幾毫秒后 – 即所謂的延遲時間 – 模具在抽芯系統上打開，體積局部增加（并減小壓力），由于熱分解和氫釋放，在內部半靜態區域開始孔的生長的氫化鎂顆粒。

每個發泡劑顆粒代表孔生長開始的孔核，直到它被同時膨脹的相鄰孔的反壓停止為止。由此形成的單元壁通過主要凝固的鋁合金顆粒穩定化，所謂的內源穩定[4]。每個發泡劑顆粒代表孔生長開始的孔核，直到它被同時膨脹的相鄰孔的反壓停止為止。由此形成的單元壁通過主要凝固的鋁合金顆粒穩定化，所謂的內源穩定[4]。每個發泡劑顆粒代表孔生長開始的孔核，直到它被同時膨脹的相鄰孔的反壓停止為止。由此形成的單元壁通過主要凝固的鋁合金顆粒穩定化，所謂的內源穩定[4]。

在鑄造部件的整個體積中均勻泡沫形態的先決條件是在分解開始時顆粒的良好分布。此外，發泡劑夾帶期間熔體的溫度一方面決定氫化鎂的分解動力學（參見圖3），另一方面決定發泡過程中固相的量。由于毛細作用力引起的熔體排液導致毛孔粗化，固化的α-晶粒不足導致形成相鄰孔之間的非穩定支柱。然而，大量的固相增加了基體的剛性，并通過阻礙發育孔的球化導致結構破壞[2]。

微孔鋁泡沫整體工藝 – 接近工藝限制

Flow-3D是一個強大的模流分析工具，能模擬泡沫整體成型過程，不僅有助于調查新零件設計的模具填充性能，還可以預測顆粒夾帶并確定泡沫演變條件，從而節省成本密集型試驗系列。目前研究的目標是在保持孔隙度水平不變的同時減小孔徑。Flow-3D計算流體動力學（CFD）仿真將有助于盡可能接近當前的流程限制或甚至進一步推動它們。泡沫形態的改進不僅會導致更均勻的結構，而且機械性能的分散性更小，而且還會允許生產更薄的部件，其機械性能可能由有限元件確定。

將仿真參數調整為實用的整體泡沫成型實驗

為了能夠使用?Flow-3D 的 CFD模擬來預測顆粒行為或溫度場的可靠性，必須通過調整這些參數以匹配實際實驗來確定不同的模擬參數。為此，整體式泡沫部件的生產延遲時間大約介于5秒之內。30和130ms導致不同的致密的表皮厚度，其中由于固相分數超過一定百分比而不可能形成泡沫在模膨脹和孔生長開始的時刻。這導致了一個特征性的所謂的凝固曲線，其軸截距和斜率取決于模具溫度和其他選擇的工藝參數（見圖4）。通過改變傳熱系數（完全液態熔體的值以及完全固化的熔體）來模擬合金AlSi9Cu3（Fe）的鑄造周期，可以擬合實驗?zāi)糖€。為了實現這一目標，有必要將模擬延伸到射流室中的熔體計量，以描繪活塞運動開始之前的實際溫度分布。通過放置熱電偶在射擊室局部測量溫度，并且可以成功描繪與模擬內的真實數據非常吻合的溫度。

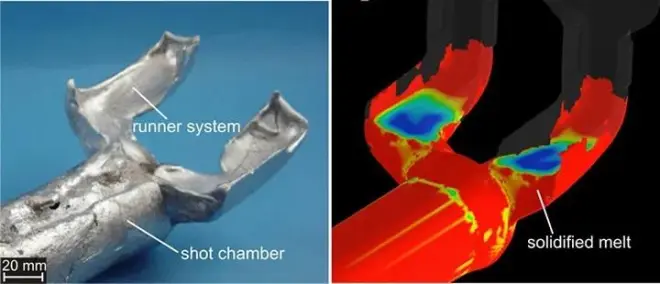

在第二步中，使用Flow-3D定義熔體流動行為（例如表面張力或凝固阻力系數）的其他參數 通過將不同設置的模擬與在填充模具之前活塞停止的實驗研究（參見圖5）進行比較來調整。一旦模擬內的熔體流動與實際測試一致，就設定參數。

在確定冷卻以及熔體的流動特性之后，模擬顆粒的夾帶。為了調整正確的顆粒/流體相互作用的模擬， 通過比較X射線樣品來擬合顆粒阻力的顆粒定義參數 系數，其中在X射線表征中具有比氫化鎂高的對比度的替代顆粒是鋁夾帶，例如銅或鐵顆粒（見圖6）。模擬結果與實驗非常吻合，因此可以推斷粒子分布的可靠預測作為過程參數的函數。

結論

總之，可以證明?FLOW-3D 模流分析軟件可以成為找尋在實際生產之前制造新整體泡沫部件的潛在弱點的重要工具。這樣就可以保證無冷流或死區的成功填充和發泡劑分布。此外，由于預期的溫度場的正確描述，可以推斷形成致密的表皮和氫化鎂的分解性質（以及因此孔形成條件）。這提供了定義工藝參數以滿足客戶對整體泡沫結構的要求的潛力。

1 標準是固體相部分，其中剪切強度和因此孔隙演變的阻力急劇增加。
