工藝說明：

a.龍骨吊件與鋼架轉換層焊接固定，連接處滿焊，刷防銹漆三遍;

b.50主龍間距900mm，50副龍間距300mm，副龍橫稱間距600mm;

c.18mm細木工板刷防火涂料三度，與吸頂?shù)跫捎?5mm自攻螺絲固定;

d.9.5mm厚紙面石膏板，用自攻螺絲與龍骨固定;

e.滿批耐水膩?zhàn)尤?

f.乳膠漆涂料飾面。

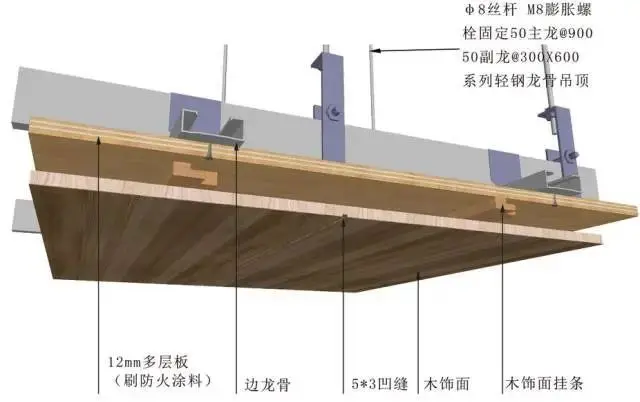

16、木飾面與鋼結構圓柱相接

工藝說明：

a.龍骨吸頂?shù)跫门蛎浡菟ㄅc鋼筋混凝土板固定；?

b.50主龍間距900mm，50副龍間距300mm，副龍橫稱間距600mm；?

c.9mm厚多層板刷防火涂料三度，用自攻螺絲與龍骨固定；?

d.木飾面采用掛條固定；

e.加工定制內經300mm，外徑350mm成品木飾面線條，與木飾面固定。

17、紙面石膏板與鋼結構圓柱相接

工藝說明：

a.龍骨吸頂?shù)跫门蛎浡菟ㄅc鋼筋混凝土板固定；?

b.50主龍間距900mm，50副龍間距300mm，副龍橫稱間距600mm；?

c.加工定制成品石膏線條，內經300mm，外徑450mm,預留20*10的凹槽；

d.9.5mm厚紙面石膏板與成品石膏線條用自攻螺絲與龍骨固定；?

e.滿批耐水膩?zhàn)尤龋?

f.乳膠漆涂料飾面；

Ps:留20*10的凹槽

2.?墻面

www.shejidedao.com丨聯系VX：dop032??回復“公眾號”加群

1、石材與木飾面

工藝說明:

a.施工工序

準備工作--現場放線--材料加工--基層處理--輕鋼龍骨隔墻制作--木飾面基礎固定--石材專用AB膠--鋪貼石材--成品木飾面安裝--完成面處理。

b.用料分析

1)選用指定加工石材20mm倒角20*5mm;

2)定制成品木飾面基礎材料多層板;

3)用石材專AB膠鋪貼;

4)木飾面基礎需做三防處理;

5)石材需做六面防護。

c.完成面處理

1) 保證石材與木飾面拼接縫完整石材做拋光處理；

2)用專用保護膜做成品保護。

2、墻磚與木飾面

工藝說明：

a.施工工序

準備工作--現場放線--材料加工--基層處理--木飾面基礎固定--墻磚干掛結構框架固定--干掛墻磚--成品木飾面安裝--完成面處理。

b.用料分析

1)選用指定墻磚;

2)定制成品木飾面、基礎材料木龍骨;

3)用墻磚專用膠干掛;

4)木飾面與墻磚接口用實木線條收口。

c.完成面處理

1)保證墻磚與木飾面拼接縫完整墻磚做擦縫處理;

2)用專用保護膜做成品保護.

3、木飾面與玻璃

工藝說明:

a.施工工序

準備工作--現場放線--材料加工--基層處理--龍骨調平--木工板基層--黏貼玻璃--干掛木飾面--完成面處理。

b.用料分析

1)選用玻璃10mm；

2)選用12mm木飾面；

3)木飾面選用9厚干掛件；

4)銀鏡車邊處理；

5) 自攻螺絲點需做防銹處理。

c.完成面處理

1)木飾面面層修補、保潔；

2)用專用保護膜做成品保護。

4、?玻璃與不銹鋼

工藝說明:

a.施工工序

準備工作--現場放線--材料加工--基層處理--輕鋼龍骨結構框架固定--細木工板基層--成品鏡子安裝--完成面處理。

b.用料分析

1)踢腳專用干掛配件；

2)選用指定木基層加工、固定框架；

3)用專用粘結劑固定安裝不銹鋼；

4)安裝時不銹鋼折邊需平直。

c.完成面處理

用專用保護膜做成品保護

5、軟硬包與墻紙相接

工藝說明:

a.施工工序

準備工作--現場放線--材料加工--基層處理--木龍骨調平--木工板基層--石膏板基層--壁紙黏貼--成品軟硬包安裝--完成面處理。

b.用料分析

1)木龍骨三防處理；

2)木工板基層三防處理；

3)用專用膠安裝壁紙；

4)安裝時先貼墻紙?jiān)谘b軟硬包。

c.完成面處理

用專用保護膜做成品保護。

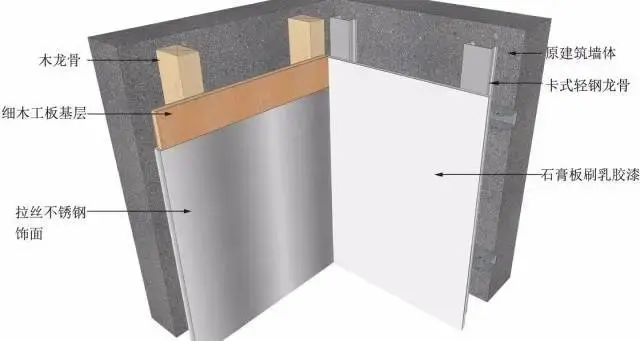

6、乳膠漆與不銹鋼

工藝說明:

a.施工工序

準備工作--現場放線--材料加工--基層處理--卡式龍骨結構框架固定--紙面石膏板基層--細木工板基層--不銹鋼安裝--完成面處理。

b.用料分析

1)卡式龍骨調平；

2)細木工板基層三防處理；

3)石膏板釘眼防銹處理；

4)不銹鋼折邊平直；

5)不銹鋼撞墻面乳膠漆。

c.完成面處理

用專用保護膜做成品保護。

7、陶瓷與馬賽克

8、石材暗門工藝做法

9、石材與混合土墻相接

10、陶瓷馬賽克隔墻

11、玻璃窗戶與墻面相接

12、石材隔墻工藝做法

?13、石材與混凝土墻相接

工藝說明：

a.墻面做JS防水層;

b.選用石材18mm,均經過六面防護、晶面處理;

c.塑造石材造型，上下口做3mm倒角;

d.石材安裝前進行打9眼，方便銅絲固定(上下共4個眼）;

e.鋼筋與石材固定;

f.土建墻體固定膨脹螺栓;

g.鋼筋于螺栓固定，鋼筋成網狀;

h.銅絲栓綁與鋼筋網;

i.石材與墻體之間填充水泥砂漿，即灌漿。

14、陶瓷馬賽克隔墻工藝做法

工藝說明：

a.選用馬賽克，表面平整、尺寸正確、邊棱整齊;

b.上下固定75天地龍骨，上38穿心龍骨完成基層施工;

c.固定水泥板，上雙層鋼絲網;

d.水泥砂漿抹灰找平處理，一定保證平整度;

e.刮毛處理，保證粘結層的附著力;

f.鋪貼馬賽克，完成施工;

g.揭紙、調縫、擦縫。

15、玻璃窗戶與墻面相接

工藝說明：

a.玻璃物料選樣，無劃痕，無損傷;

b.鋼架基層預埋;

c.U型槽的焊接安裝;

d.彈性膠墊填充;

e.安裝玻璃，透明膠條填充;

f.收口處3mm打膠處理;

g.清理，保護。

16、加氣塊墻石材干掛

工藝說明：

a.選用石材18mm,均經過六面防護、晶面處理;

b.塑造石材造型，上下口做3mm倒角;

c.加氣塊墻體固定鍍鋅鋼板，一般用8#穿墻螺栓固定;

d.在干掛件無法滿足造型的需求下，采用滿焊5#角鋼轉接件，以調整完成面與墻體的間距;

e.滿焊8#鍍鋅槽鋼豎向;

f.滿焊5#鍍鋅角鋼橫向龍骨;

g.固定不銹鋼干掛件;

h.固定不銹鋼干掛件,AB膠固定石材，完成安裝;

i.近色云石膠補縫，水拋晶面。

17、藝術玻璃與墻面相接做法

工藝說明：

a.玻璃物料選樣，無劃痕，無損傷;

b.鋼架基層預埋;

c.鋼架基層焊接;

d.使用結構膠安裝藝術玻璃;

e.安裝完成，清理，保護。

18、木龍骨干掛木飾面墻面做法

工藝說明：

a.30*40mm木龍骨中距300mm，刷防火涂料三度,用鋼釘與木楨固定，木楨固定在混凝土墻體內;

b.12mm厚多層板基層找平處理，用鋼釘與木龍骨固定,刷防火涂料三度;

c.木掛條中距300mm，用槍釘與多層板固定,木掛條背面刷膠,且刷防火涂料三度;

d.木掛條背面刷膠與木飾面用槍釘固定;

e.木飾面卡件安裝，木飾面平整度調整。

19、混凝土隔墻乳膠漆類做法

工藝說明：

a.混凝土隔墻表面清除干凈,墻面滾涂界面劑一遍，素水泥漿一道內摻水重3％～5％的108膠;

b.10厚1:0.3:3水泥石灰膏砂漿打底掃毛;

c.6厚1:0.3:2.5水泥石灰膏砂漿找平層;

d.滿刮三遍膩?zhàn)?內摻水重3％～5％的108膠);

e.封閉底涂料一道,待干燥后找平、修補、打磨;

f.第三遍涂料滾刷要均勻，滾涂要循序漸進，最好采用噴涂。

03.?地面

www.shejidedao.com丨聯系VX：dop032??回復“公眾號”加群

1、實木復合地板安裝

工藝說明:

a.木地板品種與規格由設計人定，并在施工圖中注明；

b.木地板在粘鋪前先在背面涂氟化鈉防腐劑，再涂粘結劑；

c.設計要求燃燒性能為B1級時，應按消防部門有關要求加做相應的防火處理。

2、復合地板安裝

工藝說明:

a.原建筑鋼筋混凝土樓板；

b.30厚1:3水泥砂漿找平層；?

c.水泥自流平；

e.地板專用消音墊；??

f.企口型復合木地板。

3、實木地板安裝

工藝說明:

a.刷油漆（地板成品已帶油漆者無此道工序）；

b.30厚1:3水泥砂漿找平層；

c.40*50木支撐（滿涂防腐劑）中距800，兩端頭及底面用專用“實木地板膠”粘劑與龍骨和木墊塊粘牢；

d.雙層9厚多層板背面滿刷防腐劑。

4、淋浴間地坎工藝

工藝說明:

a.原建筑鋼筋混凝土樓板；

b.30厚1:3水泥砂漿找平層;?

c.1.5厚JS或聚氨酯涂膜防水層;

d.10厚1:3水泥砂漿防水保護層;

e.30厚1:3干硬性水泥砂漿粘結層；

f.不銹鋼止水板;

g.帶結構膠;

h.石材(六面防護)。

5、淋浴間石材鋪貼工藝

工藝說明：

a.原建筑鋼筋混凝土樓板；??

b.20厚1:3水泥砂漿找平；??

c.1.5厚JS或聚氨酯涂膜防水層；

d.40厚聚苯乙烯泡沫塑料保溫層；??

e.鋪真空鍍鋁聚脂薄膜(或鋪玻璃布基鋁箔貼面層)絕緣層；

f.鋪18號鍍鋅低碳鋼絲網,用扎帶與加熱管綁牢；??

g.加熱管；??

h.50厚C20細石混凝土墊層，Φ6鋼筋@150，隨打隨平(表面開伸縮縫)；??

i.30厚1:3干硬性水泥沙漿粘結層；

j.10厚素水泥膏(黑/白水泥膏)；?

k.石材(六面防護)。

6、石材鋪貼工藝

工藝說明:

a.原建筑鋼筋混凝土樓板;

b.CL7.5輕集料混凝土墊層(厚度依現場實際)；

c.30厚1:3水泥砂漿找平層;

d.30厚1:3干硬性水泥砂漿粘結層；??

e.石材(六面防護)。

7、不銹鋼地漏蓋板

工藝說明:

a.原建筑鋼筋混凝土樓板；??

b.下水管道；??

c.不銹鋼地漏 ；?

d.50mm厚C20細石混凝土墊層,Φ6鋼筋@150 ；?

e.1.5厚JS或聚氨酯涂膜防水層；??

f.20厚1:3水泥砂漿找平層 ；

g.10厚1:3水泥砂漿保護層；??

h.30厚1:3干硬性水泥砂漿粘結層 ；

i.10厚素水泥膏(黑/白水泥膏)；

j.石材(六面防護) ；?

k.石材專用粘結劑。

8、木地板與玻璃相相接

工藝說明：

a.原建筑鋼筋混凝土樓板；??

b.30厚1:3水泥砂漿找平層；

c.1.5厚JS或聚氨酯涂膜防水層；

d.10厚1:3干硬性水泥砂漿防水保護層；

e.地板專用消音墊;

f.企口型復合木地板；

g.30厚1:3水泥砂漿找平層；

h.防火夾板;

i.5+5鋼化夾膠玻璃)。

?9、實木地板安裝

10、淋浴間石材鋪貼

11、地漏-地磚復合鍍鋅鋼板蓋板

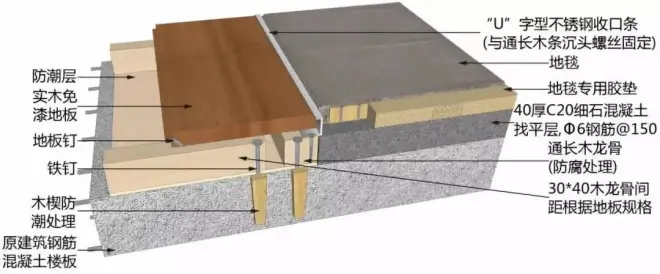

12、地板與地毯收口

13、木地板與地磚收口

14、石材與地毯收口

15、石材與實木地板收口

16、籃球?qū)Ｓ眠\(yùn)動地板

▲?籃球?qū)Ｓ眠\(yùn)動地板三維示意圖

工藝說明：

a.設計時應考慮地板下通風，并在施工圖中繪出地板;

b.通風箅子和龍骨骨通風陣位置及大樣；

c.粘結用膠需選用運動用木地板專用膠粘劑。

17、靜電地板安裝

▲?靜電地板安裝三維示意圖

工藝說明：

a.原建筑鋼筋混凝土樓板;? ?

b.1:3水泥砂漿找平;

c.1:3水泥砂漿抹面壓實趕光,干后臥銅條分格（銅條打眼穿22號鍍鋅低碳鋼絲臥牢，每米4眼）;

d.可調節支架系統;??

e.靜電地板。

18、自流平做法

▲?自流平做法三維示意圖

工藝說明：

a.原建筑鋼筋混凝土樓板;? ?

b.50厚C10細石混凝土墊層,Φ6鋼筋@150;

c.20厚1:3水泥砂漿找平層;??

d.1.5厚JS或聚氨酯涂膜防水層;??

e.10厚1:3水泥砂漿保護層;

f.20厚1:3水泥砂漿找平層;??

g.自流平界面劑;??

h.水泥基自流平砂漿層;??

i.底涂層;

j.環氧樹脂(或聚氨酯薄涂層).

19、地溝做法

▲?地溝做法三維示意圖

工藝說明：

a.最低處增加暗藏地漏且有暗溝防止第二層防水滲滿;??

b.原建筑鋼筋混凝土樓板;??

c.∮50 水管，絲扣固定;??

d.20厚1:3水泥砂漿找平層;??

e.1.5厚JS或聚氨酯涂膜防水層(一次防水);

f.10厚1:3水泥砂漿防水保護層(一次防水);?

g.灰磚砌筑水溝一次防水完成后做防水保護(厚度依現場實際);??

h.30厚1:3水泥砂漿找平層;??

i.1.5厚JS或聚氨酯涂膜防水層(二次防水);

j.30厚1:3水泥砂漿粘結層;??

k.10厚素水泥膏;??

l.防滑磚;??

m.1.5厚不銹鋼;?

n.20厚不銹鋼防滑格柵;??

o.10厚1:3水泥砂漿防水保護層;??

p.20厚1:3水泥沙漿粘結層;

q.地磚(8~12厚,干水泥擦縫)(找坡)。

20、鋁型材軌道門檻制作

▲?鋁型材軌道門檻制作三維示意圖

工藝說明：

a.原建筑鋼筋混凝土樓板;??

b.1:3水泥沙漿找平層;??

c.改性瀝青防水層,水泥砂漿防水保護層;

d.1:3干硬性水泥沙漿結合層;??

e.10厚素水泥膏(黑/白水泥膏);??

f.鋁型材移門下軌道預埋;

g.石材(六面防護)。

21、木地板+門檻石+地磚工藝

▲?木地板+門檻石+地磚工藝三維示意圖

小結.

www.shejidedao.com丨聯系VX：dop032??回復“公眾號”加群

關于吊頂、墻面以及地面的相關工藝節點知識就先到這了。

如果想更系統的學習工藝節點的深化知識，向你推薦《室內設計節點·構造抄繪手冊》這本書。

本書不僅講述每個案例節點的標準畫法，更是從案例分析，構造剖析，完成面推敲，骨肉皮搭接關系，設計要點，設計規范，質量通病等實戰層面，系統帶你還原面對一個深化案例，是如何將其翻譯成國內一流的節點圖紙全操作過程。
