西門子觸摸屏應用（變量）
一、變量
在運行系統中，使用變量轉發過程值。 過程值是存儲在某個已連接到自動化系統的存儲器中的數據。 例如，它們將通過溫度、填充量或開關狀態來表示工廠狀態。 在 WinCC 中定義處理該過程值的外部變量。
WinCC 使用兩種類型的變量：
（1）外部變量
（2）內部變量
1.外部變量
通過外部變量，可以在自動化系統的組件之間（例如 HMI 設備和 PLC 之間）進行通信（數據交換）。
外部變量是 PLC 中一個已定義存儲位置的映像。無論是 HMI 設備還是 PLC，都可對該存儲位置進行讀寫訪問。
由于外部變量是在 PLC 中定義的存儲位置的映像，因而它能采用的數據類型取決于與 HMI 設備相連的 PLC。
2.內部變量
內部變量與 PLC 之間不具有連接。 內部變量在 HMI 設備中傳送各種值。 只有運行系統處于運行狀態時變量值才可用。
內部變量存儲在 HMI 設備的內存中。 因此，只有這臺 HMI 設備能夠?qū)?nèi)部變量進行讀寫訪問。
可以將 HMI 數據類型用于內部變量。
二、外部變量創建
在項目樹中打開“HMI 變量”文件夾，然后雙擊標準變量表。變量表即打開，或者，也可以創建一個新變量表并將其打開。
2.在變量表的“名稱” 列中，雙擊“添加”，創建了一個新變量。
3.在巡視窗口中，選擇“屬性 > 屬性 >常規” 類別。必要時，在“名稱”域中輸入一個唯一的變量名稱。此變量名稱在整個設備中必須唯一。
4.必要時，還可以選擇“顯示名稱”域，輸入在運行系統中顯示的名稱。要顯示的名稱是特定于語言的，可轉換為所需的運行系統語言。顯示名稱適用于精簡系列面板、面板和運行系統高級版。
5.在“連接”框中選擇與所需 PLC 的連接。如果需要的連接未顯示，則必須先創建與 PLC 的連接。在“設備和網絡”編輯器中，創建與 SIMATIC S7 PLC 的連接。在“連接”編輯器中創建與外部 PLC 的連接。
如果項目包含 PLC 并支持集成連接，則也可以自動創建連接。為此，在組態 HMI 變量時，只需選擇現有的 PLC 變量來連接 HMI 變量。之后，系統會自動創建集成連接。
6.如果使用集成連接，則單擊“PLC 變量”字段中，選擇對應的變量。
7.如果使用非集成連接，那么在“地址”域中輸入 PLC 地址。“PLC 變量”自動保持為空。
8.在巡視窗口中組態該變量的其它屬性。
三、內部變量創建
在項目樹中打開“HMI 變量”文件夾，然后雙擊“默認變量表”條目。 變量表隨即打開。
或者，也可以創建一個新變量表并將其打開。
2.雙擊變量表“名稱”列中的“添加”，創建了一個新變量。
3.如果巡視窗口未打開，則可以在“視圖” 菜單中選擇“巡視窗口”選項。
4.在“連接”(Connection) 域中選擇“內部變量”作為連接。
5.在“數據類型”(Data type) 域中選擇所需的數據類型。
6.在“長度”(Length) 域中，必須根據所選的數據類型指定將存儲在變量中的最大字符數。 長度由數字變量的數據類型自動定義。
7.還可以輸入關于變量使用的注釋。 為此，應在巡視窗口中單擊“屬性 > 屬性 > 注釋”，然后輸入文本。
四、變量設置
在 WinCC 中，可以在 WinCC 變量名稱的數據塊結構中映射數據值的位置。 為此，必須將 WinCC 變量與所連接的 PLC 變量同步。 必要時，可將 PLC 名稱設置為前綴。
根據項目設置需要，在“運行系統設置 > 變量設置” 下組態名稱匹配。
為避免在“變量設置”下組態的復雜變量類型中出現沖突，將以類似于名稱匹配的方式在 WinCC 中替換 STEP 7 中路徑語句的定界符：
（1）兼容模式：兼容模式下，將在數據塊的名稱與第一層級的元素名稱之間設置一條下劃線。 較低層級中的定界符會被保留。 啟用該選項時，將禁用所有其它選項。
:（2）替換定界符：根據選擇，同步期間會替換所有層級的定界符。
（3）PLC 前綴：將 PLC 名稱設置為 WinCC 變量名稱的前綴。 為每個 HMI 連接設置該選項。
五、變量同步
1.在項目樹中，選擇包含相關變量的目錄。

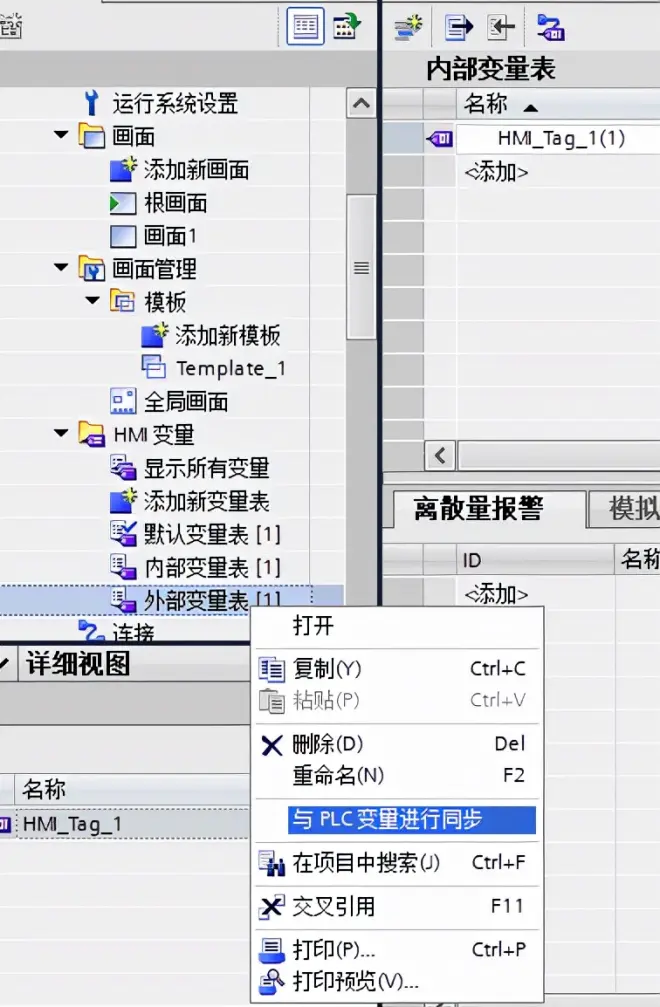

2.從快捷菜單中選擇“將 HMI 變量連接到匹配的 PLC 變量”， 將打開一個對話框。
3.選擇要使用的選項。 如果不使用名稱匹配來同步變量，請禁用“用 PLC 變量名稱替換 WinCC 變量名稱”。 如果要使用絕對訪問來連接 HMI 變量，請選擇“數據類型與絕對地址匹配”。
4.單擊“同步” 進行確認， 系統會根據所選選項搜索適合的 PLC 變量。
