今天來到Koolshare評測室的是超微的C9Z590-CGW（官網鏈接），C9Z590-CGW采用Intel全新的Z590芯片組，提供LGA1200處理器接口，能夠完美支持Intel第11代智能酷睿處理器，下面為大家?guī)磉@塊主板的使用體驗

▲超微為C9Z590-CGW主板注入了服務器DNA ，意味著這款主板采用了超微服務器的設計理念，可提供無與倫比的可靠性和耐用性

▲主板規格


開箱

▲包裝盒正面，中間是產品型號C9Z490-CG/CGW，其中C9Z490-CG和C9Z590-CGW的差別在于C9Z590-CGW帶有CNVi WiFi6無線網卡

▲包裝盒背面詳細的介紹了C9Z590-CGW主板的規格和一些特色功能

▲將內膽盒從外包裝里抽出，透過開窗可以看到內部的主板說明書

▲拿出說明書

▲主板規格介紹單

▲最底下是裹了靜電袋的C9Z590-CGW主板

▲C9Z590-CGW提供了四根SATA 3.0 6Gbps數據線，兩根直頭，兩根彎頭

▲信仰貼紙

▲M.2硬盤安裝螺柱和螺絲

▲兩根無線網卡天線

▲前置面板跳線轉接頭

▲鋁制IO擋板背面貼了泡棉用來防靜電


外觀

▲超微C9Z590-CGW主板正面一覽。采用黑色PCB設計，通電后SUPERO的Logo會亮白色燈光

▲單8pin的CPU供電，不超頻的話也夠用。但是對比其他友商主板的雙8pin還是顯得有些單薄

▲板載開關。分別是開機鍵，重啟鍵和清空CMOS按鈕

▲LGA1200 CPU插槽，可以兼容11代Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron系列CPU

▲側面的四個SATA3.0接口，由Z590 PCH提供

▲最后是主板的IO接口

A. DP 1.4a接口
B. HDMI 2.0b接口
C. USB2.0 Type-A接口
D. RJ45 1Gb LAN1接口
E. USB3.2 Gen2 Type-A接口（10Gbps速率）
F. USB3.2 Gen2x2 Type-C接口（20Gbps速率）
G. RJ45 10Gb LAN2接口
H. USB3.2 Gen2 Type-A接口（10Gbps速率）
I. USB3.2 Gen2x2 Type-C接口（20Gbps速率）
J. CMOS清空按鈕
K. WiFi 6+Bluetooth 5.1網卡（AX201）
L. 中央/低音聲道輸出
M. 環繞聲道輸出
N. S/PDIF輸出
O. 音效輸入
P. 音效輸出
Q. 麥克風插孔

▲拆掉主板上的蓋板和散熱片

▲主板PCB正面一覽

▲超微C9Z590-CGW配備了兩條加固的PCIE4.0 x16插槽，兩條黑色PCIE3.0 x1插槽，2個PCIE4.0插槽可以工作在16+0或者8+8模式下

▲M.2-M3插槽為PCIE4.0 x4規格，直通CPU。M.2-M2和M.2-M1插槽為PCIE3.0 x4規格，由Z590 PCH提供

▲主板PCB背面一覽


供電部分

▲VRM供電部分，C9Z590-CGW將Vcore+VCCGT+VCCSA+VCCIO配置成了6+2+1+1相的設計。在電容方面，前端輸入采用FPCAP固態電容、VCCGT部分后端輸出濾波采用NIPPON CHEMI-CON PSE系列電容

▲VCore部分后端輸出濾波使用了Panasonic SP-Cap貼片電容，位于PCB主板背面

▲在VCore方面采用6相供電，由英飛凌XDPE12284C輸出6相PWM信號

▲MOSFET采用英飛凌TDA21490，輸出電流能力為90A

▲VCCSA方面采用1相供電，MOSFET采用英飛凌TDA21535，輸出電流能力為30A

▲VCCIO方面采用1相供電，Mosfet為8633，實際型號為MPQ8633A，制造廠商為MPS。輸入輸出寬幅12A電流，具有良好的負載和線路調節功能

▲在VCCGT方面采用2相供電，由英飛凌XDPE12254C輸出2相PWM信號

▲MOSFET采用英飛凌TDA21472，輸出電流能力為70A

▲CPU整個供電部分的詳細芯片

▲內存采用1相供電，IR3887M集成了PWM控制器與OptiMOS，是一個完全集成的dc-dc降壓穩壓器

芯片解析

▲PI3DBS16412是一個PCIE 8到4差分通道多路復用器/多路解復用器開關

▲Intel Z590 PCH芯片組

▲SuperI/O芯片采用Nuvoton NCT6796D，BIOS SPI Flash是MX25L25673GM2I-08G，容量為32MB。采用可拆卸設計，以便用戶使用編程器刷入固件

▲ICS 6V41742B +??IDT IDT6V41821BN，BCLK和CPU時鐘發生器，以改善BCLK時鐘并給CPU超外頻時提供穩定性支持

▲Realtek ALC 1220 聲卡芯片

▲DP159，Displayport Retimer

▲Intel i219V千兆網卡芯片，負責LAN1口

▲Ti TUSB1002A ，ReDriver IC，為IO接口中的USB3.2 Gen2接口提供穩定信號支持

▲AQC113C，低功耗10M/100M/1G/2.5G/5G/10G網卡芯片，為IO接口中的LAN2提供支持。因?yàn)閆590 PCH最高只帶2.5G MAC，所以要想外掛10G LAN口只能使用10G網卡芯片


平臺

▲機箱為開放式鋁架

▲電源是海盜船的RM850

▲CPU是Intel i7-11700K，8核心16線程，14nm工藝，125W TDP，集成Intel UHD Graphics 750顯卡。基礎頻率為3.6GHz，最高Boost頻率為5.0GHz

▲內存是芝奇幻光戟DDR4 3200，16GB x2

▲顯卡是ROG STRIX RTX2070 O8G GAMING

▲將主板裝上鋁架

▲安放Intel i7-11700K CPU

▲使用當前利民導熱系數最高的TFX硅脂，密度26，導熱系數高達14.3

▲裝上散熱器

▲裝上內存

▲插上顯卡，建議使用單槽或者雙槽顯卡，ROG STRIX RTX2070 O8G GAMING這樣的2.5槽顯卡會完全擋住第二條PCIe4.0 x16插槽

▲安裝SSD，這里使用的SSD是Intel 760P 1TB


BIOS

▲BIOS EZ模式主界面，在這里可以簡單便捷的設置CPU的頻率，內存的XMP功能以及快速啟動選項

▲按下F7可以切換到Advanced高級模式。在這里首先可以看到的是超頻設置

▲Overclocking中可以對在CPU和內存進行詳細的超頻設置

▲CPU高級超頻設置

▲內存高級超頻設置

▲電壓設定

▲在高級選項中可以對主板的PCH，SATA，USB，顯卡這類進行設置

▲CPU配置，在這個選項中可以設定超線程和內核等等

▲PL1為125W，PL2為250W

▲風扇轉速設置

▲最后是BIOS更新，去官網下載好BIOS，放到U盤里，在這個地方升級BIOS


系統信息

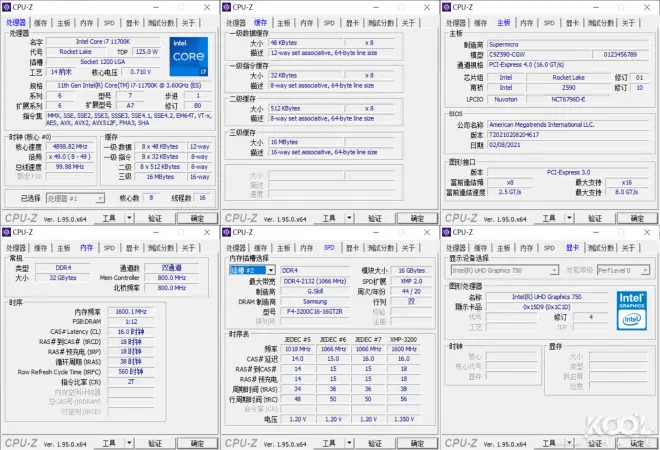

▲CPU-Z信息

▲AIDA 64信息

▲CPU ID

▲設備管理器信息

▲HWiNFO CPU和GPU信息

▲HWINFO CPU睿頻詳情

測試

主板BIOS中將PL1改為250W，解開PL1限制

▲AIDA 64內存帶寬延遲測試

▲CINEBENCH R23測試，單核心分?jǐn)?shù)為1553pts，多核心分?jǐn)?shù)為14754pts

▲CPU-Z 1.95測試，單線程分?jǐn)?shù)為665.6，多線程分?jǐn)?shù)為6354.3

▲wPrime 2.10測試，RUN 1024M，單線程耗時858.735秒，多線程（20線程）耗時80.652秒

▲WinRAR 6.00測試，單線程2260KB/秒，多線程21419KB/秒

▲7zip 19.00測試，單線程總體評分7636MIPS，多線程總體評分71700MIPS

▲sisoftware sandra算術處理器單線程29.77GOPS，多線程300.33GOPS

▲sisoftware sandra多媒體處理器單線程135.8MPixel/s，多線程1.12GPixel/s

▲sisoftware sandra整體處理器得分9.79kPT

▲Time Spy分?jǐn)?shù)，CPU分?jǐn)?shù)11005

▲Fire Strike Extreme分?jǐn)?shù)，物理分?jǐn)?shù)26878

▲PC Mark 10分?jǐn)?shù)，文檔編寫分?jǐn)?shù)7321，電子表格分?jǐn)?shù)11021，網頁瀏覽分?jǐn)?shù)10112

▲Edge瀏覽器WebXPRT 3測試，分?jǐn)?shù)251

▲V-Ray benckmark，分?jǐn)?shù)10934

▲待機CPU功耗在7.71W左右

▲CINEBENCH R23多線程測試時，CPU功耗在244.79W左右，此時CPU全核心4.6GHz


總結

▲從測試結果來看，超微C9Z590-CGW主板釋放Intel i7-11700K的默認性能沒有任何問題，這塊主板傳承了超微服務器的DNA，做工扎實，用料豪華，可提供無與倫比的可靠性和耐用性，適合超頻需求不強但要長時間運作的場景
