NetApp模擬器安裝配置
初始化安裝
第一個節點
第一個節點安裝完成之后直接開機，等到開機完成后顯示如下界面，使用web瀏覽器打開顯示的IP地址，
? ? ? ? ?
填寫集群名稱、管理密碼集群管理IP和節點管理IP，點擊提交，等待10分鐘左右。
連接中斷，重新從設置的集群管理IP登錄并輸入設置的用戶名密碼
?
第二個節點
第二個節點安裝完成之后，第一次開機時，顯示如下提示，敲擊空格鍵
Hit [Enter] to boot immediately, or any other key for command prompt. Booting in 10 seconds...
然后開始更改此節點的序列號和系統ID:
VLOADER> setenv SYS_SERIAL_NUM 4034389-06-2
VLOADER> setenv bootarg.nvram.sysid 4034389062
驗證信息保存正確:
VLOADER> printenv SYS_SERIAL_NUM
VLOADER> printenv bootarg.nvram.sysid
輸入boot命令引導節點:
VLOADER> boot
模擬器使用新的系統ID和序列號開始引導過程。
注：一定要在第一次開機時設置，如果已經完成開機，則設置失敗。
?
開機完成后進入界面，
輸入admin用戶，回車進入命令界面。（不需要密碼）
查看初始化完成的節點1的網絡配置界面，點擊“網絡”à“概述”，查找一個169.254.x.x的IP地址，并記錄。
返回節點2命令界面，輸入加入集群命令：cluster join -clusteripaddr 169.254.x.x
第二個節點添加完成。
查看集群概述，可看到有兩個節點。
添加SSD磁盤（可選）
如果需要?jiǎng)?chuàng)建存儲池，則需要添加SSD盤，NetAPP存儲只對SSD盤創建存儲池。
?
1.打開第一個節點VM的控制臺
1）使用admin賬戶登錄
輸入一下命令，解鎖diag用戶，并設置密碼
security login unlock -username diag
security login password -username diag
?
set -privilege advanced?? //設置高級特權
?
2）退出admin用戶使用diag用戶登錄，輸入以下命令設置磁盤
setenv PATH "${PATH}:/usr/sbin"
?
cd /sim/dev
sudo vsim_makedisks -n 14 -t 23 -a 2
sudo vsim_makedisks -n 14 -t 35 -a 3
?
3）退出diag用戶，使用admin用戶登錄，輸入以下命令重啟節點
system node reboot cluster1-01 -ignore-quorum-warnings
?
2.等待節點1重啟完成后，對節點2重復節點1操作。
基礎設置
添加第二節點管理IP
第二節點添加到集群后，如下圖，沒有管理IP，需要手動添加
點擊界面上的，返回經典版，
點擊“配置”>“配置更新”，選擇第二個節點，點擊“+創建節點管理LIF”按鈕
輸入名稱，選擇不適用子網，填寫管理IP
選擇網卡，點擊創建按鈕
此時，第二個節點的管理IP地址已啟用。
添加許可
從CMode_licenses_9.7.txt文件，查看許可，需要將基礎許可和兩個節點的許可全部添加。
點擊“集群”>“設置”界面的“許可證”箭頭
點擊“添加”按鈕
將所有許可證秘鑰添加，以英文逗號隔開
SMKQROWJNQYQSDAAAAAAAAAAAAAA,YVUCRRRRYVHXCFABGAAAAAAAAAAA,WKQGSRRRYVHXCFABGAAAAAAAAAAA,SOHOURRRYVHXCFABGAAAAAAAAAAA,YBSOYRRRYVHXCFABGAAAAAAAAAAA,KQSRRRRRYVHXCFABGAAAAAAAAAAA,MBXNQRRRYVHXCFABGAAAAAAAAAAA,QDDSVRRRYVHXCFABGAAAAAAAAAAA,CYAHWRRRYVHXCFABGAAAAAAAAAAA,GUJZTRRRYVHXCFABGAAAAAAAAAAA,OSYVWRRRYVHXCFABGAAAAAAAAAAA,UZLKTRRRYVHXCFABGAAAAAAAAAAA,EJFDVRRRYVHXCFABGAAAAAAAAAAA,MHEYKUNFXMSMUCEZFAAAAAAAAAAA,KWZBMUNFXMSMUCEZFAAAAAAAAAAA,GARJOUNFXMSMUCEZFAAAAAAAAAAA,MNBKSUNFXMSMUCEZFAAAAAAAAAAA,YBCNLUNFXMSMUCEZFAAAAAAAAAAA,ANGJKUNFXMSMUCEZFAAAAAAAAAAA,EPMNPUNFXMSMUCEZFAAAAAAAAAAA,QJKCQUNFXMSMUCEZFAAAAAAAAAAA,UFTUNUNFXMSMUCEZFAAAAAAAAAAA,CEIRQUNFXMSMUCEZFAAAAAAAAAAA,ILVFNUNFXMSMUCEZFAAAAAAAAAAA,SUOYOUNFXMSMUCEZFAAAAAAAAAAA
準備存儲

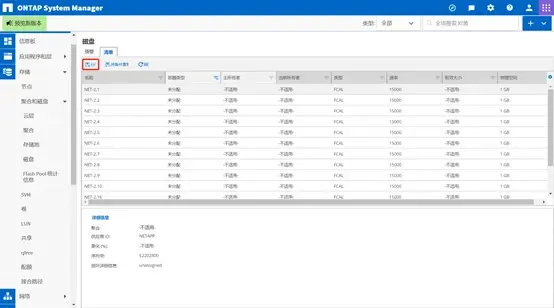

在“存儲”>“磁盤”頁面，選擇磁盤，點擊“分配”按鈕，將所有磁盤分配給節點。
?
在“存儲”>“層”界面，點擊“+添加本地層”按鈕
點擊“保存”按鈕
創建完成。
創建SVM
在“存儲”>“Storage VM”界面，點擊“+添加”按鈕。
此時可選擇SVM的使用方式，可選CIFS/NFS、iSCSI、FC。
?
創建CIFS SVM
存儲配置
創建主機
創建LUN之前需要首先打通存儲和服務器之間的鏈路，iSCSI或FC。
如果是iSCSI，需要網絡連通，并使用服務器的iSCSI發起程序識別存儲，如果是FC需要?jiǎng)澓脄one。
????
在“主機”>“SAN啟動程序組”中點擊“添加”按鈕，輸入主機名，選擇操作系統和啟動程序，點擊“保存”按鈕。
?
創建LUN
創建LUN之前必須先創建iSCSI或FC的SVM。
在“存儲”>“LUN”界面，點擊“+添加”按鈕，輸入LUN名稱，個數，大小，格式及主機啟動程序。
?
創建卷
創建卷之前必須先創建CIFS/FNS的SVM
在“存儲”>“卷”界面，點擊“+添加”按鈕，輸入卷的名稱和大小，點擊“保存”按鈕
?
創建共享
創建共享之前必須先創建CIFS/FNS的SVM
?
文檔未完……
