搜索篩選

篩選是一種30°、空間穩定的搜索掃描（圖D-27），有助于快速探測間隔較近的目標。截獲符號和掃描范圍一直指向適當?shù)目臻g體積（在雷達轉動限制范圍內），以減少機動期間的機組工作量。如果天線在此過程中達到雷達轉動范圍極限，30°的搜索將在該極限處繼續進行。如果不移動TDC，就不會發生水平碰撞切換。垂直bar數根據選擇的雷達范圍自動改變，而不是在PB＃2，"EL "控制中選擇。

搜索或STT時可選擇篩選。從搜索進入時，掃描的中心是截獲符號。機組按下前座或完全扣下后座扳機超過一秒鐘，可從搜索中進入篩選。不能通過水平碰撞切換，或從自動截獲或泛指進入篩選。當機組從自動截獲鎖定、泛指或STT中選擇模式拒絕時，雷達會進入篩選模式。

如果機組人員在STT狀態下進入篩選，雷達會解除鎖定并將掃描中心放在剛剛跟蹤的目標上。如果機組在HOJ或HOJ跟蹤推斷中進入篩選，雷達進入以干擾源空間方向?yàn)橹行牡暮Y選掃描。篩選掃描位置可通過正?？刂品轿唤恰⒏┭鼋呛途嚯x來調整。雷達根據其距離標尺自動控制bar間距與bar數。

此篩選模式與本作業本前面介紹的TWS篩選模式不同。

泛指

手動選擇-MPRF

如果不能通過首選的方式實現鎖定，機組可通過MPD/MPCD上的PB#13手動選擇MPRF泛指模式。在STT、TWS或BIT中，通過PB#13選擇的FLOOD指令被忽略。主天線向下偏轉60°（為了給泛指天線讓位），同時泛指天線輸出工作（MPRF）。泛指符號顯示在PB#19旁。該模式可提供對在測距范圍和測距天線波束寬度內的最近目標的后備空對空機炮測距（2NM以內）。MPRF泛指測距與HUD中的LCOS跟蹤漏斗瞄具顯示一起使用。

手動選擇-HPRF

如果雷達在STT或DTWS模式，飛行員可以在AIM-7導彈發射時手動選擇HPRF泛指照射，方法是在按下武器釋放按鈕前和按下時按住前座苦力帽開關。

AIM-7導彈在STT下發射后，機組也可以手動選擇HPRF泛指照射，方法是自動截獲開關向后超過1秒鐘。

自動選擇-HPRF

在使用AIM-7期間，某些時候會自動提供泛指喇叭HPRF照射。如果雷達處于搜索模式，AIM-7發射時自動提供HPRF輻射。HPRF跟蹤推斷(記憶)操作期間，如果目標在泛指天線作用距離與FOV內，或在STT下發射的1秒內或DTWS下的3秒內未進入HPRF跟蹤，雷達也會開啟自動泛指。

雷達會嘗試在MPRF最終跟蹤或HPRF試用*跟蹤下發射后的1/2秒內進行確認*的HPRF跟蹤升級。若失敗，HPRF泛指照射就會啟動。導彈發射到離架的周期不會延遲。

在使用DTWS期間，當MRM發射信號出現時，發射周期最多延遲3秒。如果雷達在這3秒內沒有進入HPRF STT，雷達將進入導彈發射的泛指照射。目標在雷達FOV內，且小于迎頭5NM或尾追3NM時，雷達在發射時不會延遲HPRF泛指。

HPRF泛指照射的有效范圍約為8NM，取決于目標大小。同使用手動HPRF泛指一樣，HUD是主要的攻擊參考。在AIM-7飛向目標時，飛行員需操縱飛機來將目標保持在12°MRM參考圓內。

自動截獲開關的任何動作都會中止自動泛指的運行并進入所選模式(GUNS掃描不會中斷泛指。)

更多信息請參考TO 1F-15E-34-1-1。

速度搜索孔徑（VS BST）模式

VS BST模式提供HPRF AIM-7照射，與FLOOD模式類似，不過VS BST使用主天線。當雷達在支持AIM-7射擊時，自動截獲開關向前超過一秒鐘，雷達將進入VS BST。VS BST顯示在雷達BIT窗口，在A/A雷達頁面的頂部，VS取代了顯示距離數值。雷達不顯示目標偵測，也不顯示截獲符號。HUD上顯示一個2.5°的圓圈。

VS BST的退出方式如下：

l?? 模式拒絕-返回到搜索模式，選擇搜索模式。

l?? 選擇GUN-選擇GUNS模式

l?? 選擇超級搜索-超級搜索

l?? 自動截獲開關向后大于1秒-HPRF FLOOD

目視識別（VI）

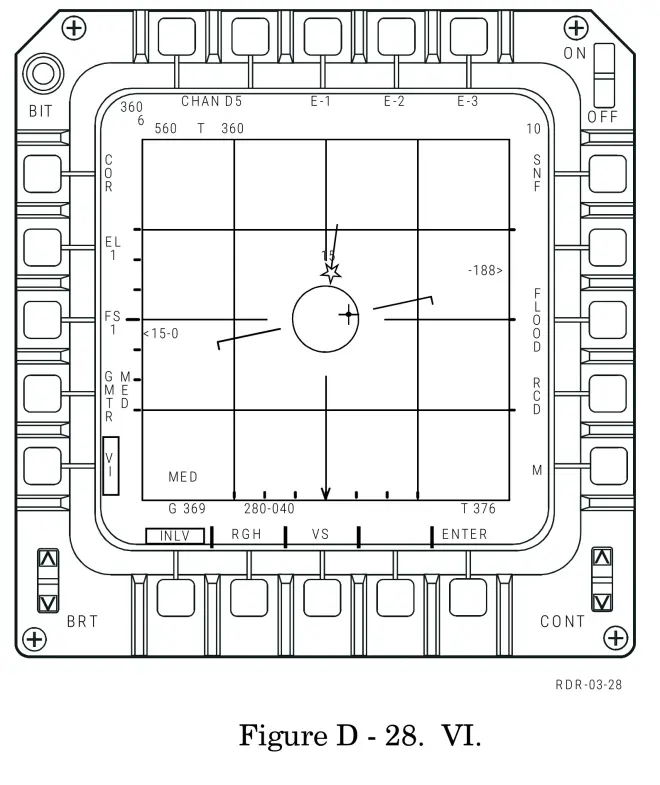

機組通過按MPD/MPCD上的PB #5來選擇VI模式（圖D-28）。VI選項只有在雷達處于STT狀態時才可通過PB#5啟用（選擇GUN時VI不可用）。在選擇VI時，CC提供指引信息，引導飛機直接進入目標后方。指引計算是F-15E速度、目標方位和距離的一個函數。

機頭正對目標時，將轉向點置于ASE圓可提供15°到45°的滯后角，以避免在轉換轉向時橫向偏移過大或G值過高。目標方位角小于90°時，轉向完全是對目標的追擊。

VI雷達頁面不包含MRM/SRM射程符號。直到進入1.6NM范圍（10,000ft）之前，ASE圓的直徑不變，此范圍內圓的大小增加，代表目標周圍500英尺的圓形半徑。將轉向點保持在ASE圓圓周上，可以確保500英尺的橫向距離。如果距離小于1NM，且Vc大于50節，Vc將閃爍（HUD和A/A雷達）。在1500英尺或離碰撞30秒時，閃爍的脫離X將出現，以更大者為準。脫離X顯示時，ASE圓和轉向點仍顯示。

警告

在VI模式下，火炮和A/A導彈的發射電路仍然可以工作。
