導讀

本文通過提取最顯著的特征，將大腦圖像分類為正常和異常，并對大腦各種狀態的磁共振成像(MRI)進行了研究。本文描述了一種基于小波變換的方法，首先對圖像進行分解，然后使用各種特征選擇算法從MRI圖像中提取最顯著的大腦特征。演示了如何使用不同的分類器從公開的神經成像數據集中檢測異常的大腦圖像?；谛〔ǖ奶卣魈崛。缓笫褂弥鞒煞址治?PCA)/二次判別分析(QDA)選擇最顯著的特征，并使用基于學習的分類器進行分類。與先前報告的研究相比，本研究結果的準確率有了顯著提高，并且有助于更好地了解大腦異常情況。

磁共振成像(MRI)

磁共振成像(MRI)是一種用于神經成像和臨床研究的先進技術，是研究人腦各種狀態的有效工具。MRI圖像提供了大腦各種狀態的豐富信息，可用于對大腦進行研究、診斷和臨床分析，以確定大腦是否正常或異常，以及處于哪種狀態。從圖像中提取的原始數據集非常大，很難對數據進行分析以得出結論。在這種情況下，可以使用各種圖像分析工具對MRI圖像進行分析，并提取結論性的診斷信息來對大腦異常進行分類。MRI圖像的細節水平正在迅速提高，該技術能夠提供體內各器官的二維(2D)和三維(3D)圖像。當需要進行軟組織描繪時，MRI通常是醫學成像方法的首選。MR成像最重要的優點是它是一種非侵入性技術。目前，計算機技術在醫療決策支持中的應用十分普遍。基于MRI的正常和病變?nèi)四X的全自動分類對于臨床研究具有重要意義。有研究表明，通過人工神經網絡和支持向量機(SVMs)等監督技術，以及結合特征提取技術的自組織映射(SOM)和模糊c均值聚類等非監督分類技術，可以對人腦MR圖像中的異常情況進行分類。其他監督分類技術，如k-最近鄰(k-NN)，也根據每個特征圖像中的相似性對像素進行分組，并且可用于分類正常/病理性T2加權MRI圖像。本研究采用有監督的機器學習算法將圖像分為兩類：正?；虍惓?。利用MRI圖像進行診斷的方法多種多樣，MRI可以產生高分辨率圖像，用于圖像分割和從MRI圖像中識別大腦異常情況。MRI還用于在不同醫療條件下生成不同器官的詳細、準確的圖像。使用高場和低場MRI圖像還可以使醫生看到非常小的撕裂以及韌帶和肌肉損傷。MRI是基于電磁頻譜無無線電范圍內的能量吸收和發射。從2D醫學圖像數據中獲得的精確3D解剖模型，可提供關于關鍵解剖結構與病理之間空間關系的精確信息，而這些關系通常是肉眼無法區分的。Corso等人(2008)使用貝葉斯公式將軟模型分配納入親和度的計算中，并使用加權聚合算法將得到的模型感知親和度集成到多級分割中，隨后應用于檢測和分割多通道磁共振(MR)體積中的大腦異常。

本文介紹了研究者開展的關于大腦各種狀態的MRI研究，通過提取最顯著的特征來分類為正常和異常的大腦圖像。本研究提出了一種基于小波變換的方法，首先對圖像進行初步分解，然后使用各種特征選擇算法從MRI圖像中提取出最顯著的大腦特征。通過使用不同的分類器從公開的神經成像數據集中檢測大腦圖像的異常，研究結果發現，與先前的研究報告相比，采用基于小波的特征提取的原則方法，然后使用PCA/QDA技術選擇最顯著的特征，并使用基于學習的分類器進行分類，準確率有了顯著提高。

相關背景

兩種類型的乘性噪聲通常會出現在幾種成像模式中：散斑噪聲和泊松噪聲。這兩種類型都被稱為乘性噪聲，是因?yàn)樗鼈兊姆讲畈皇呛愣ǖ?，而是取決于要估計的參數。MRI掃描后噪聲去除方法的最終目標是在保持組織邊界的同時，在均勻組織區域獲得分段常數或緩慢變化的信號。在文獻顯示，統計方法和擴散濾波方法都被用于去除數字圖像中的噪聲。有研究對小波在生物醫學圖像處理中的應用進行了綜述，包括一些關于fMRI的早期工作，通過檢測血流的相關變化來測量大腦活動。時間序列小波分析中的統計問題已得到全面的解決。Alexander等人(2000)詳細闡述了小波分析分形信號的一般最優性。Zaroubi等人(2000)描述了小波方法在S-PLUS中的實現。一些研究率先將小波應用于功能磁共振成像數據分析中的各種問題。迄今為止最流行的應用是圖像壓縮或去噪。Barra等人(2000)探索了二維和三維小波變換作為使用正電子發射斷層掃描(PET)測量的放射性配基結合勢圖的空間濾波器，PET使用核醫學成像技術產生體內功能過程的三維圖像。Barra等人的研究工作就報告了一種基于小波系數模糊聚類的腦組織分類或結構MRI分割技術。

材料和方法

數據集

輸入數據集由軸向T2加權、256×256像素MR大腦圖像組成(圖1)。這些圖像是從哈佛醫學院網站下載的公開數據集。本研究只考慮側腦室清晰可見的大腦部分。輸入數據集中的MR大腦圖像數量為60張，其中正常腦6張，異常腦54張。異常的大腦圖像集包括患有阿爾茨海默癥等疾病的大腦圖像。正常人腦的顯著特征是它在軸向和冠狀面圖像上具有對稱性。軸向MR大腦圖像的不對稱強烈提示存在異常。因此，軸向MRI圖像的對稱性是判斷MR圖像是正常還是異常腦時需要考慮的重要特征。正常和異常的T2加權MRI腦圖像分別如圖2和3所示。異常腦MR圖像中對稱性的缺失在圖3中清晰可見。超過一定程度的不對稱性是大腦患病的明確跡象，這在本研究的工作中被用于初步的粗略分類。

使用小波分解圖像

小波是一種將數據分解為不同頻率分量的數學函數，然后以與其尺度匹配的分辨率研究每個分量。小波已經成為分析復雜數據集的強大工具。傅里葉變換僅根據圖像的頻率內容提供圖像的表征。因此，這種表征不是空間局域化的，而小波函數是空間局域化的。傅里葉變換將信號分解為頻譜，而小波分析是空間(時間)和頻率的局部變換，通過伸縮和平移等運算功能可對信號進行多尺度的細化分析。因此，小波變換提供了圖像在不同分辨率下的表征，是一種更好的圖像特征提取工具。

離散小波變換(DWT)

DWT是小波變換的一種實現，它使用一組離散的小波尺度和平移，并遵循一些既定規則。在實際計算中，需要對小波變換進行離散化處理。尺度參數在對數網格上離散化。然后，平移參數(τ)相對于尺度參數進行離散化；也就是說，抽樣是在二元抽樣網格上進行的(對數的底數通常選為2)。離散尺度和轉換參數為s=2-m和t=n2-m，其中m，n∈Z，取整數集。因此，小波函數族表示為：

將DWT分別應用于圖像的每個維度。這導致圖像Y被分解為一級近似分量和細節分量、和，分別對應于水平、垂直和對角線細節。下列公式描述了將圖像分解為近似和細節分量的過程。

近似分量(Ya)包含圖像的低頻分量，而細節分量(Yh, Yv和Yd)包含高頻分量。因此：

在每個分解級別，分解信號的長度是前一階段信號長度的一半。因此，對N×N圖像進行一級分解得到的近似分量大小為N/2×N/2，第二級分解得到的近似分量大小為N/4×N/4，以此類推。隨著分解級別的增加，可以獲得圖像更緊湊但更粗略的近似。因此，小波為解釋圖像信息提供了一個簡單的層次框架。

特征選擇

二次判別分析(QDA)

二次判別分析(QDA)將一個類的可能性描述為高斯分布，然后使用后驗分布估計來估計給定測試向量的類。這種方法的函數為：

Σk是協方差矩陣，x是測試向量，μk為均值向量，p(k)是類k的先驗概率。每個類的高斯參數都可以從訓練數據集中估計，因此，Σk和μk的值用其估計值

和

替代。然而，當訓練樣本的數量較少時，與訓練向量的維數相比，協方差估計可能是不適定的。解決不適定估計的方法是正則化協方差矩陣Σk。

主成分分析(PCA)

過多的特征會增加計算時間和存儲內存，有時會導致分類過程變得更加復雜。這種結果被稱為維度詛咒。需要一種策略來減少分類中使用的特征數量。PCA是一種有效的工具，可以降低由大量相關變量組成的數據集的維數，同時保留最重要的變化。這是通過根據數據集的差異程度或重要性將其轉換為一組新的有序變量來實現的，如圖4所示。

使用不同的分類器進行分類

支持向量機(SVM)分類器

支持向量機(SVM)是由Vapnik(1995)提出的一個著名的大間距分類器。SVM分類器的基本概念是在特征空間中尋找一個最優的分離超平面來分離兩個類。二元SVM的決策函數為：

其中b是一個常數，yi∈{1，1}，0≤αi≤C，I=1，2，…，N是非負拉格朗日乘子，C是一個成本參數，xi是支持向量，K(xi，x)是核函數。采用一對一法將SVM應用于多類問題。它在Knerr等人(1990)的研究中被首次引入，并在Friedman(1996)和Krebel(1999)中首次將該方法用于支持向量機。該方法構造k(k-1)/2個分類器，其中每個分類器訓練來自兩個類的數據。對于第i類和第j類的訓練數據，解決以下二元分類問題。本研究使用投票策略，如果sign((wij)Tθ(x)+bij)表示x在第i類中，那么對第i類的投票增加1。否則，第j類加1。然后，最大的投票決定了變量x的具體類別。

采用LIBSVM軟件庫進行實驗。LIBSVM是支持向量分類和回歸的通用庫，可在網址http://www.csie.ntu.edu.tw/ cjlin/libsvm/獲得。如上所述，有不同的函數將數據映射到高維空間，實際上我們需要選擇核函數K(xi；xj)=θ(xi)Tθ(xj)。有幾種類型的核可用于解決各種問題。每個核對于不同的問題有不同的參數；例如，一些眾所周知的具有大量特征的問題，如文本分類、蛋白質折疊和圖像處理問題，有研究表明使用線性核可以更正確地進行分類。本研究使用了徑向基函數(RBF)核，它是一種實值函數，其值僅取決于與原點的距離。具有RBF核的學習器通常在泛化能力方面并不比其他學習器差。本研究進行了一些簡單的比較，觀察到當使用RBF核時，其性能略好于線性核K(xi；xj)=θ(xi)Tθ(xj)對于學過的所有問題。因此，對于這三個數據集，與其停留在原始空間，不如對高維空間進行非線性映射。另一個重要問題是參數的選擇。對于SVM訓練，必須事先確定一些參數，例如懲罰參數C、RBF函數的核參數等。支持向量機參數的優化是SVM設計的重要環節。可以使用不同參數的交叉驗證來進行模型選擇。

使用自組織映射進行分類

人工神經網絡(ANNs)受到生物學的啟發。它們由許多并行運行的非線性計算元素組成，并以類似于生物神經網絡的模式排列。ANNs會根據環境調整其行為，從經驗中學習，并從以前學習過的例子中推廣到新的例子。ANNs已經成為一大類模式識別任務的首選技術。Lippmann提供了關于人工神經網絡的全面綜述。自組織映射(SOM)是一種無監督算法，用鄰近函數來保持輸入空間的拓?fù)湫再|(zhì)，具有其他網絡無法比擬的優勢，它可以自動形成相似性圖，可以在訓練樣本的輸入空間中學習到數據的低維表征。

自組織映射可以推廣到非矢量數據，例如符號數據，而其他網絡則不行。SVM是一種機器學習技術，起源于統計理論，用于圖像分類。它的主要優點是能夠?qū)Ω叨确蔷€性的系統建模，并且決策面的特殊性質確保了非常好的泛化。SVM因其計算效率高、泛化性能好，而在模式識別中得到了廣泛的應用。因此，人工神經網絡和支持向量機在識別和分類任務中非常有吸引力。在這里，本文比較了這兩種方法的結果。

結果

小波分解層級

本文獲得了60張大腦MR圖像的小波系數，每張圖像的大小為256×256。對大腦MRI圖像進行一級HAR小波分解，得到16384個小波近似系數，這些小波近似系數是一組重新縮放的方形函數，它們共同構成一個小波族或基，而二級和三級分別產生4096和1024個小波系數。第三級小波分解大大減小了輸入向量的大小，但分類率較低。在第一級分解中，向量大小(16384)太大，無法作為分類器的輸入。通過MATLAB仿真對小波系數進行了系統的實證分析，得出二級特征最適合用于神經網絡、自組織映射和支持向量機分類器，而一級和三級特征的分類精度較低。二級小波分解不僅在測試階段給出了近乎完美的結果，而且還具有合理的、可管理的特征數量(4096)，分類器可以很容易地處理這些特征。本研究還應用Daubechies-4(DAUB4)母小波，它是定義離散小波變換的正交小波基，其特征是在給定的支持下有最大的消失矩，以獲得二級MRI圖像的分解系數，從而提供兩種小波類型分解的分類精度比較。

使用自組織映射(SOM)分類采用小波分解的特征提取，然后用PCA降維，并通過基于自組織映射神經網絡進行分類。利用MATLAB中的小波工具箱獲取MR圖像的小波系數。利用MATLAB編寫了自組織神經網絡程序。在第一階段被標記為異常的圖像在第二階段將不被考慮，以避免對這些圖像進行小波分解所花費的昂貴計算成本。獲得二級DAUB4和HAR小波近似系數，并作為自組織神經網絡分類器的輸入。分類結果如表1和表2所示。輸入數據集中的MR大腦圖像數量為60張，其中正常腦6張，異常腦54張。實驗采用了不同層級的小波分解。自組織映射分類后得到的最終類別取決于輸入向量呈現給網絡的順序。因此，本研究對輸入圖像的呈現順序進行隨機化。實驗重復進行，每次輸入呈現順序不同，所有實驗均獲得相同的分類百分比和正常異常類別。

使用支持向量機(SVM)分類

本研究在Weka 3.6.6中執行SVM，輸入為小波編碼圖像，使用LIBSVM庫進行分類。這是一種二維分類技術。在本文中，研究者將MR大腦圖像的分類視為一個兩類模式分類問題。在每個小波編碼的MR圖像中，應用分類器來確定它是正常還是異常。如前所述，SVM的使用包括用特定的核函數訓練和測試支持向量機，而這個核函數又有特定的核參數。該分類采用RBF和多項式函數作為支持向量機的核。線性核也用于支持向量機的訓練和測試，但其分類率低于多項式核和RBF核。線性核、多項式核、RBF核的分類結果如表3所示。與RBF和線性核相比，多項式核的分類精度更高。使用k折交叉驗證技術來避免過擬合，整個數據集的k=7。

結論

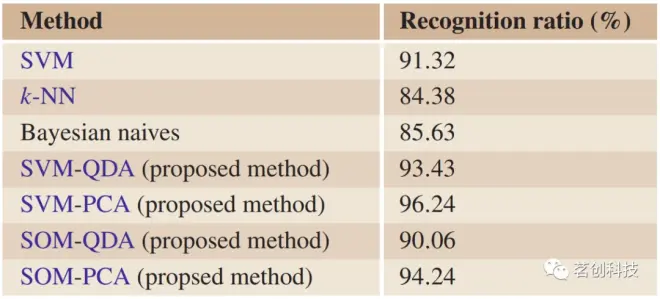

本文提出了一種使用基于小波的特征提取、基于PCA的特征選擇和基于SVM/SOM的分類來研究大腦異常的原則方法。在公開可用的大腦圖像數據集上進行的實驗表明，所提出的原則方法的性能明顯優于文獻中報告的其他方法。自組織映射的分類精度達94%以上，支持向量機的分類精度達96%以上，這很好地證明了該方法的實用性。本研究只將這種方法應用于大腦內特定深度的軸向T2加權圖像。同樣的方法可以用于T1加權、質子密度和其他類型的MR圖像。利用上述方法，可以開發用于檢測腦部疾病(例如阿爾茨海默癥、亨廷頓癥、帕金森癥等)的診斷系統軟件。此外，所提出的方法通過在處理循環中結合特征選擇算法來使用簡化數據，但仍然提供了更好的識別和準確性。與文獻報告的獨立SVM(91.32%)和其他傳統分類器相比，組合的SVM-QDA和SVM-PCA分類器獲得了更好的結果(93.43%和96.24%)。未來的研究可以對不同類型的異常進行分類，并根據年齡、情緒狀態及其反饋等各種參數從MRI大腦圖像中提取新的特征。

原文：Understanding the Brain via fMRI Classification.

DOI：10.1007/978-3-642-30574-0_40
