00 導讀

? ? 四面體單元幾何適應性強，劃分自動程度高。六面體網格一般來說計算效率高，但對幾何體規則性有要求。

????到底該怎么選擇？本文用一個例子進行對比研究：四面體網格和六面體網格，高階單元和低階單元的區別。

01 研究背景

在當前的計算機硬件條件下，筆者一般建議舍棄低階四面體單元的使用。首選高階單元(四面體或六面體)，需要嚴格控制節點規模的時候，可以適當使用低階六面體單元。

02 幾何模型

???幾何模型如下圖所示。

03 材料模型

????本文使用到的材料參數如下。

????線彈性。

04 網格劃分

? ? 網格如下圖所示。

05 對比研究

5.1使用低階六面體網格求解

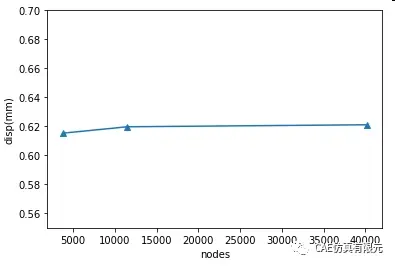

????模型上取兩代表點，位移結果和網格之間的關系。

? ? 模型上應力梯度較小位置的應力隨節點數的變化趨勢：

? ? 模型上應力梯度較大位置的應力隨節點數的變化趨勢：

5.2 使用高階六面體網格求解

????模型上取兩代表點，位移結果和網格之間的關系。

? ? 模型上應力梯度較小位置的應力隨節點數的變化趨勢：

? ? 模型上應力梯度較大位置的應力隨節點數的變化趨勢：

????對比以上六面體網格結果可得：

????01 位移結果可靠，節點數和單元階數的影響較?。?/span>

????02 應力梯度較小位置的應力結果可靠，節點數和單元階數的影響較小；

????03 應力梯度較大位置的應力結果不可靠，節點數和單元階數的影響較大；

5.3?使用四面體網格求解

????匯總四面體網格求解結果。

? ? 01 高階四面體單元的位移結果可靠，節點數的影響較??；

????02 低階四面體單元的位移結果不可靠，建議不要使用；

????03 高階單元在應力梯度較小位置的應力結果可靠，節點數的影響較?。????

????04 低階單元在應力梯度較小位置的應力結果不可靠，建議不要使用；

????05 應力梯度較大位置的應力結果不可靠，節點數和單元階數的影響較大；

5.4?結論與建議

? ? 結論

????01 在結構有限元分析中，建議不要使用低階四面體單元；

????02 對于位移結果來說，六面體單元，高階四面體單元的求解都是可靠的，并且節點數影響較??；

????03 在應力梯度較小位置，六面體單元，高階四面體單元的求解都是可靠的，并且節點數影響較??；

????04 在應力梯度較大位置，高階單元的應力結果比低階單元大；

????05 在應力梯度較大位置，細密網格的應力結果比稀疏網格大；

????建議

????01 如果幾何模型規則，很容易得到六面體網格，則首選高階六面體網格；

????02 如果幾何模型不規則，在計算機性能允許下，完全可以使用高階面體網格；

????03 實際工作中，幾何模型一般不規則，所以高階面體網格是最常用的。一般使用技巧是，在應力梯度小的部分，網格可以適當稀疏；在應力梯度大并且關心的部分，網格必須進行細化。這樣的網格，既能控制節點總量不至于超量，也可以得到可靠的位移和應力結果。
