電池組效果圖：

電池組是6個電芯串聯再加上BMS什么的構成的，用于汽車啟動之類的高倍率放電場合。

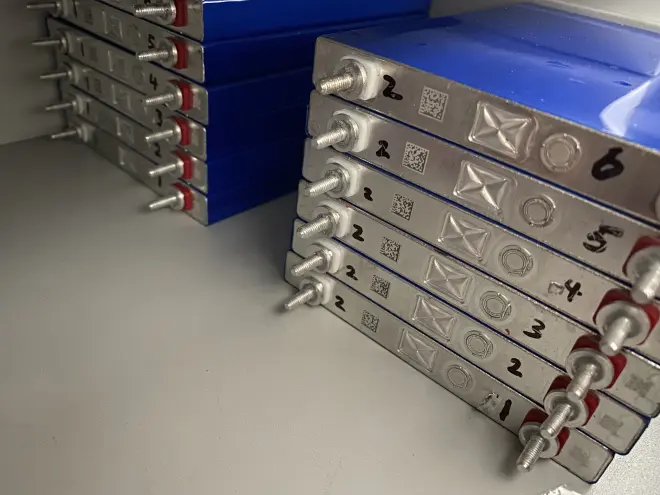

上圖為實物圖和電池組結構效果圖，這款東芝的鈦酸鋰和東芝的其它產品不一樣，它的電壓相對較低，充滿電后靜置一段時間，電壓會掉到2.45V?，然后用0.2C放電得到放電曲線如下圖：

以上的放電曲線局部放大后如下圖：

由上面的放電曲線，可以看到，幾個電芯的一致性還是可以的，只是在快放完的時候電壓差距比較大，其它段壓差都比較低。放電能量大約在23.4Wh，放電能量平均電壓在2.14V。

根據放電曲線可以得到放電的微分容量曲線-dQ/dV，如下圖所示：

上圖在峰值處局部放大如下圖：

由放電微分容量曲線可以發現，曲線有兩個明顯的峰，分別在大約2.15V和2.32V，還有一個不明顯的峰，在2.08V。電池的容量集中在這幾個峰周圍的區域，就是-dQ/dV較高的區域。根據峰值所在位置和高度還可以推測出關于正極材料的一些細節，東芝的這款鈦酸鋰明確標了“NMC-LTO”，也就是說負極用的是鈦酸鋰材料，正極用的是鎳鈷錳三元鋰材料，但是鎳鈷錳三元鋰也有很多種，比如111（333），523，622，811等（分別表示鎳、鈷、錳的配比）。懂行的可以根據微分容量曲線推斷一下用的是哪種鎳鈷錳三元鋰正極材料，或者是什么樣的特殊工藝等。

接下來是0.3C充電曲線：

以及0.3C充電的微分容量曲線dQ/dV

然后把0.2C放電和0.3C充電的微分容量曲線放在一起（需要說明的是這樣做有點不規范，因?yàn)槌浞烹姕y(cè)試用的電流值不相同）：

上半部分是0.3C充電的微分容量曲線dQ/dV，下半部分是0.2C放電的微分容量曲線dQ/dV?？梢钥吹缴锨€的峰和下曲線的谷的電壓基本上是一致的，上下曲線之間稍微有些不對稱。

將東芝這款10Ah的鈦酸鋰電池的0.2C放電曲線和力神的16Ah鈦酸鋰電池對比：

可以發現力神16Ah的鈦酸鋰電池的放電平臺電壓較高，這是由于力神16Ah鈦酸鋰電池的正極材料用的是錳酸鋰，而東芝這款Clarios定制版10Ah鈦酸鋰電池的d正極材料是鎳鈷錳三元鋰。但是具體的一些材料細節，還希望懂行的可以推斷一下。
