一、自恢復保險絲工作原理

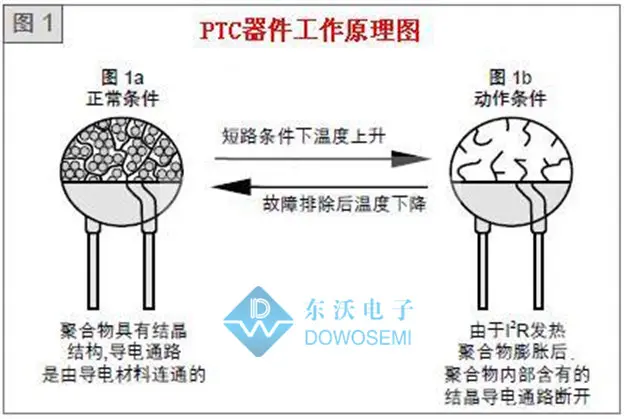

自恢復保險絲，英文縮寫PPTC（Polymer Positive Temperature Coefficient），也叫聚合物正溫度系數熱敏電阻，是由高分子基體材料及導電微粒組成的一種具有自動恢復功能的被動保護器件。當有異常過電流通過自恢復保險絲時，產生的熱量使高分子基體材料膨脹，包裹在高分子基 體材料外的導電微粒會分開從而切斷自恢復保險絲的導電通道使自恢復保險絲電阻上升，從而減小異常過電流。當異常過電流故障清除后，自恢復保險絲高分子基體材料收縮至原來的形狀重新將導電微粒聯結起來，導電通道會恢復，自恢復保險絲電阻又恢復到原來的低阻狀態；此過程可循環多次。

東沃電子（DOWOSEMI）供應的自恢復保險絲產品分為2大類：

? 貼片：DW-USM(L)系列、DW-TSM(L)系列、DW-SM系列、DW-NSM(L)系列、DW-MSML系列、DW-ISM(L)系列；

? 直插：DWPH系列、DWP75系列、DWP60系列、DWP33系列、DWP30系列、DWP16系列、DWP06系列、DWM系列、DWBV系列、DWBR系列、DWBN系列、DWLV系列、DWB系列；

東沃自恢復保險絲維持電流在30mA~14A，最大耐壓值為5V~600V。?

二、自恢復保險絲特點特性

? 對電流和溫度比較敏感，電阻隨溫度和電流的增加而增大；

? 響應速度慢，一般幾十毫秒甚至幾秒，與電流大小有關；

? 自恢復特性，在額定范圍內可重復使用；

? 在電路正常狀態下，PTC處于低阻狀態，對電路不產生影響；

? 應用時串聯在電路中；

三、自恢復保險絲選型指南

1）確定被保護電路正常工作的標準工作電流、最大工作電壓、最大故障電流、最大工作環境溫度、動作時間等參數；

2）根據被保護電路或產品的特點，確定是插件PTC還是貼片PTC；

3）根據最大工作電壓選出耐壓等級大于等于最大工作電壓的PTC產品

4）根據電路中最大環境溫度和標準工作電流，對照PTC溫度折減率選出合適的產品規格；

5）根據該型號PTC的動作時間曲線圖確認選出的產品是否符合要求動作保護時間；

6）根據PTC規格書中的數據，確定尺寸要求；

在實際過程之中，很多被保護的電路要求極其復雜，PTC具體型號的選取，還是要根據實驗測試后最終做定奪。

四、自恢復保險絲參數注解

? Ihold：維持電流

? Itrip：規定電流下的最大動作時間；

? Vmax：可承受的最大電壓

? Imax：可承受的最大電流

? Pd：高阻狀態的穩壓功耗

? R：一定溫度下測得的零功率電阻

? R1max：經動作或回焊一小時后在室溫下所測得的最大電阻值

? 環境溫度：PTC周圍靜止空氣的溫度

? 最大工作環境溫度：PTC安全工作的最高環境溫度

五、自恢復保險絲選型事項

自恢復保險絲對環境溫度較敏感，在較高的環境溫度下，PPTC的I hold要降額選取，具體可參考規格書或者咨詢專業的電子工程師。

六、自恢復保險絲典型應用

自恢復保險絲廣泛應用于通信、安防、工業、汽車、消費類等電子產品的電源線、通信線及I/O口等過流保護。自恢復保險絲一般串聯于電路中，應用于電流較小的電源線及一些通信線路，如RS485接口，RJ11接 口和I/O口等。?

欲想了解更多有關自恢復保險絲PPTC應用知識，您身邊的被動器件供應廠商東沃電子，隨時隨地為您答疑解惑！
