摘要：Deformable DETR提出了一種新玩法：它借鑒了DCN的思想，提出可變形注意力機制——每個特征像素不必與所有特征像素交互計算，只需要與部分基于采樣獲得的其它像素交互，并且這些采樣點的位置是可學習的。這是一種局部和稀疏的高效注意力機制，能夠解決DETR收斂慢與能夠處理的特征分辨率受限的問題。

前言

DETR提出后，Transformer就被帶到目標檢測這邊玩起來了，而且還玩出各種花樣，你看，這不就來了個可變形的DETR——Deformable DETR（名字倒是挺帥）。

看到'Deformable'字樣，估計各位煉丹師第一反應都會是DCN(Deformable Convolutional NeTworks)。沒錯，這里就是借鑒了DCN的思想，將其應用在注意力機制上。

相對于Transformer那種全局&密集的注意力機制，這里提出了一種新玩法：每個參考點僅關注鄰域的一組采樣點，這些采樣點的位置并非固定，而是可學習的（和可變形卷積一樣），從而實現了一種局部&稀疏的高效注意力機制。

OK，接下來一起和CW看看具體是怎么玩的吧！

附：Paper & Code（文末提取鏈接a、b）

1.研究動機

DETR膩害啊，DETR好哇（猜測作者內心：太好了，我可以在這基礎上玩，然后發paper了）！作者開篇先吹了DETR一波，那么厲害在哪里、好在哪里呢？

i). 第一個端到端的目標檢測器；

ii). 不需要眾多手工設計組件（如anchor、固定規則的標簽分配策略、NMS后處理等）

iii). DETR實質上相當于是給出了一個方法論，猶如“普度眾生”，告訴大家Transformer可以拿到目標檢測中來玩，并沒有過多地追求其它方面的成就（沒有使用一些騷里騷氣的tricks去漲點），剩下的就讓你們?nèi)ネ姘?，真是良心了！（私以為，作者盛贊DETR最真實的在于這點哈哈哈~?。?/p>

OK，這波吹完后，作者開始為他的工作作鋪墊了，一個‘However’可謂峰回路轉：

Howerver, it suffers from?slow convergence?and?limited feature spatial resolution, due to the limitation of Transformer attention modules in processing image feature maps.

也就是說DETR收斂慢而且能夠處理的特征分辨率有限，而且，鍋還甩在了Transformer上（Transformer內心：我好不容易來CV界混一混，還沒過足癮這就被噴了??？）。至于原因嘛，主要有以下兩點：

i). Transformer在初始化時，分配給所有特征像素的注意力權重幾乎是均等的，這就造成了模型需要長時間去學習關注真正有意義的位置，這些位置應該是稀疏的；

ii). Transformer在計算注意力權重時，伴隨著高計算量與空間復雜度。特別是在編碼器部分，與特征像素點的數量成平方級關系，因此難以處理高分辨率的特征（這點也是DETR檢測小目標效果差的原因）

至此，作者認為鋪墊得差不多了，再?lài)娤氯ゾ瓦^(guò)分了（Tranformer內心：我太難了~），見好就收。

2.方法概述

鋪墊完，是時候秀秀自己的工作了。作者認為，既然要學習稀疏的空間位置，為何不用可變形卷積那套呢？但是，可變形卷積同時也缺乏關系建模能力，而這點恰好是Transformer最擅長的，于是作者最終就將兩者放在一起玩，這個玩法就是 Deformable DETR。

當然，這不是玩玩而已，Deformable DETR是能解決DETR的慢收斂與高計算復雜度問題的。

作者秀到：這個玩法最大的亮點在于提出了可變形注意力模塊，相比于Transformer那種有點'low'的方式，在這里，每個特征像素不必與所有特征像素交互計算，只需要與部分基于采樣獲得的其它像素“親密接觸”（交互）即可。

這就大大加速了模型收斂，同時也降低了計算復雜度與所需的空間資源。另外，該模塊能夠很方便地應用到多尺度特征上，連FPN都不需要。

這么一看，好像有點膩害哦，具體是怎么做到的？下面CW就帶大家一起來看看。

3.主要方法

i). Multi-Scale Features & Scale-Level Embedding

在上一節也提到過，作者說可變形注意力能夠用于處理多尺度特征，于是在backbone部分提取了不同層級的特征，總共有4層，其中C3~C5來自ResNet，下采樣率對應為8、16、32，C6由C5經過步長為2的3x3卷積得到。

要知道，DETR僅用了單尺度特征，于是對于特征點位置信息的編碼，使用的是三角函數，不同位置的特征點會對應不同的編碼值，沒問題。

但是，注意了，這僅能區分位于單尺度特征點的位置！而在多尺度特征中，位于不同特征層的特征點可能擁有相同的(h,w)坐標，這樣就無法區分它們的位置編碼了。

針對這個問題，作者增加使用一個稱之為'scale-level embedding'的東東，它僅用于區分不同的特征層，也就是同一特征層中的所有特征點會對應相同的scale-level embedding，于是有幾層特征就使用幾個不同的scale-level embedding。

另外，不同于三角函數那種固定地利用公式計算出來的編碼方式，這個scale-level embedding是隨機初始化并且是隨網絡一起訓練的、是可學習的：

在實際使用時，這個 scale-level embedding 與基于三角函數公式計算的 position embedding 相加在一起作為位置信息的嵌入：

ii). Deformable Attention(& Multi-Scale)

可變形注意力的道理用大白話來說很簡單：query不是和全局每個位置的key都計算注意力權重，而是對于每個query，僅在全局位置中采樣部分位置的key，并且value也是基于這些位置進行采樣插值得到的，最后將這個局部&稀疏的注意力權重施加在對應的value上。

OK，“普通話”講完，該高大上（公式+代碼）一番了。Transformer中多頭注意力的公式如下：

其中，zq看作query，由x經過線性變換生成，q是對應的索引，k是key的索引，Omegak即所有的k集合，m代表是第幾個注意力頭部，Wm是對注意力施加在value后的結果進行線性變換從而得到不同頭部的輸出結果，W'm 用于將xk變換成value，Amqk代表歸一化的注意力權重。

由此可知，在Transformer的多頭注意力計算中，每個query都要與所有位置的key計算注意力權重，并且對應施加在所有的value上。

再來看看我們（哦，不是我們，與我無關，你們要嗎？）的Deformable Attetion：

和Transformer的很像是不是？（老師我沒有抄作業，別兇..）可以看到，這里多了pq和delta_pmqk。其中，前者代表zq的位置（理解成坐標即可），是2d向量，作者稱其為參考點(reference points)；而后者是采樣集合點相對于參考點的位置偏移（offsets）。

可以看到，每個query在每個頭部中采樣K個位置，只需和這些位置的特征交互（x(pq+delta_pmqk)代表基于采樣點位置插值出來的value），并不需要像Transformer般一開始先從全局位置開始學習才能逐漸過渡到關注局部（&稀疏的）的、真正有意義的位置。

需要注意的是，如可變形卷積一樣，位置偏移delta_pmqk是可學習的，由query經過全連接層得到。

并且，注意力權重也一樣，直接由query經過全連接層得到（因此，在可變形注意力機制下，其實沒有真正所謂的key來與query交互計算，為何可以這樣做，后文CW會談自己的看法）！

同時在K個采樣點之間歸一化，而非像Transformer般是由query與key交互計算得出的。OK，順著來，看看可變形注意力是如何應用到多尺度特征上的，依舊是公式走起：

這個也和上面的非常像是不是??？（老師我真的沒有抄作業啊..太難了~）相比于上面，這里多了{(lán)xl}Ll=1和phil。

另外pq頭上多了個小尖角，代表歸一化到[0,1]，而phil正是用于將歸一化的坐標映射（re-scales）到各個特征層去，這樣，每個參考點在所有特征層都會有一個對應的(歸一化)坐標，從而方便計算在不同特征層進行采樣的那些點的位置。

至于{xl}Ll=1嘛，當然就是代表多尺度特征咯，xl代表第l層的特征。

在這里，每個query在每個特征層都會采樣K個點，共有L層特征，從而在每個頭部?jī)?nèi)共采樣LK個點，注意力權重也是在這LK個點之間進行歸一化。

另外，作者還提到，當L=K=1且且W'm 是identity矩陣時，該模塊就退化成可變形卷積；相對地，當采樣所有可能的位置（即全局位置）時，該模塊等效于Transfomer中的注意力。

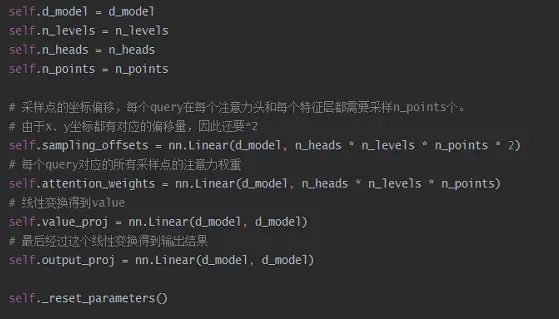

道理說完，依舊如CW的風格，是時候上代碼了。

接下來有個亮點，在以上最后的_reset_parameters()中，是關于生成初始的采樣點位置的：

具體實現以及道理看以上代碼和CW的注釋?zhuān)罱K效果就是，初始的采樣點位置相當于會分布在參考點3x3、5x5、7x7、9x9方形鄰域。

在github上有朋友提過相關的issue，CW那時正好逛到，也給予了相應的互動：Why sampling_offsets in `MSDeformAttn` is normalized by n_points（文末提取鏈接c）

另外，對于注意力權重的初始化，CW發現作者的源碼實現和paper中描述得有出入：

若按照以上的實現，感覺明顯不合理，這樣會導致注意力權重為全0，從而使得這個模塊的輸出結果也會變?yōu)槿?。CW在github上提了issue，暫未有回復：Initialization for bias parameters of the attention weights seems to be wrong(文末提取鏈接d）

接下來看看最重要的前向過程：

Deformable DETR有2-stage模式，后文會講到。在2-stage模式下，輸入到Decoder的參考點和object query&query embedding會有所不同。

以下主要是計算出采樣點的位置。2-stage模式下，輸入到Decoder的參考點是Encoder預測的top-k proposal boxes，也就是說是4d的(非2-stage情況下是2d)，于是需要分情況處理：

注意力權重有了，采樣點位置有了，最后就是計算結果了。

在這里，將注意力權重與value進行weighted sum的實現是調用了用CUDA來實現的版本，因?yàn)镻ytorch版性能有點尷尬，不過我們也可以看看Pytorch的實現，了解其中的邏輯。

以下就是基于采樣點位置插值出對應的采樣特征：

最后就是將注意力權重和采樣特征進行weighted sum：

iii). Deformable Transformer

這里的Transformer和DETR中的大體過程一致，最主要的區別在于用可變形注意力替代了Encoder中的自注意力（self-attention）以及Decoder中的交叉注意力（cross-attention）。

在分別解析Encoder和Decoder前，CW先向大家梳理下這里Transformer的整個pipeline（有源碼解析哦！）。

1). 為Encoder的輸入做準備

主要是將一些輸入元素的維度展平（flatten），這些輸入元素包括：多尺度特征圖、各尺度特征圖對應的mask（指示哪些部分屬于padding）、各尺度特征圖對應的位置信息（position embedding + scale-level embedding），另外還有些輔助信息。

比如：各尺度特征圖的寬高、不同尺度特征對應于被flatten的那個維度的起始索引、各尺度特征圖中非padding部分的邊長占其邊長的比例。

2). Encoder

編碼特征源碼對應上圖最后一句。

輸出memory（編碼后的特征表示），shape是 (bs, h_lvl1*w_lvl1+h_lvl2*w_lvl2+.., c=256)，其中h_lvli和w_lvli分別代表第i層特征圖的高和寬，于是第二個維度就是所有特征點的數量。編碼后，特征的最后一個維度（hidden_dim）為256。

3). 處理Encoder的輸出，為Decoder的輸入做準備

這一步主要是得到參考點（reference points）。需要說明下，在2-stage模式下，參考點和輸入到Decoder的object query及query embedding的生成方式和形式會有所不同：

如果是2-stage模式，那么參考點就是由Encoder預測的top-k得分最高的proposal boxes（注意，這時參考點是4d的，是bbox形式）。然后通過對參考點進行位置嵌入（position embedding）來生成Decoder的object query(target) 和對應的 query embedding；

否則，Decoder的 object query(target )和 query embedding 就是預設的embedding，然后將query embedding經過全連接層輸出2d參考點，這時的參考點是歸一化的中心坐標形式。

另外，兩種情況下生成的參考點數量可能不同：2-stage時是有top-k（作者設置為300）個，而1-stage時是num_queries(作者也設置為300)個，也就是和object query的數量一致(可以理解為，此時參考點就是object query本身的位置)。

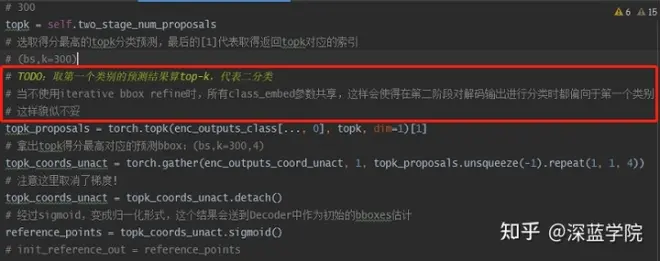

在閱讀源碼的過程中，CW發現這里有個小問題，貌似不妥。由于分類預測頭部的輸出維度是多分類的，而proposals僅需二分類就足夠了，作者在取top-k得分時直接用第一個類別預測的結果來計算：

同時，在不使用iterative bbox refine策略的情況下，會使得在第二階段對解碼輸出進行分類時都傾向于預測第一個類別（使用iterative bbox refine時，對Decoder每層都有不同的分類預測頭部實例，參數不共享，并且在這里會額外使用一個獨立的分類預測頭部，與應用到Decoder中的不相關）。關于檢測頭部的設置，代碼如下：

繼續，緊接著pipeline來吧。

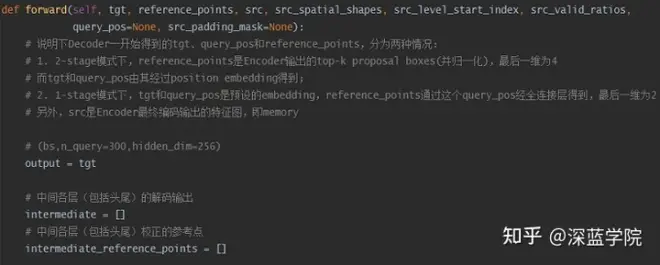

4). Decoder解碼特征并輸出參考點

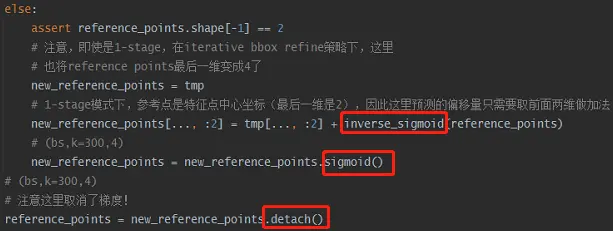

若使用了iterative bbox refine策略，則Decoder每層都會預測bbox，這些bbox就會作為新一輪的參考點供下一層使用，相當于coarse-to-fine的過程，不斷地對參考點進行校正，最終會返回最后一層的校正結果。

由此可知，即便不是2-stage模式，只要使用了iterative bbox refine策略，這里返回的參考點也會變?yōu)?d的形式。

因?yàn)闄z測頭部的回歸分支預測出來的結果是4d(xywh)形式的，而且是相對于參考點的偏移量（并非絕對坐標位置）。如果初始進來的參考點是2d的，那么wh就僅由檢測頭部的預測結果決定。

相對地，如果沒有使用iterative bbox refine策略，那么這里返回的參考點和初始輸進來的一樣，保持不變。

5). 輸出解碼特征和參考點

這里輸出的參考點有兩個，包括初始進入Decoder前的和Decoder返回的。在上一步也說過，如果沒有使用iterative bbox refine策略，則兩者是一樣的。

iv).Encoder

這里的Encoder與Transformer中最主要的區別在于使用可變形注意力替代了原生的自注意力。類似地，在每層編碼時會將上一層輸出的編碼特征作為下一層的輸入，這個輸入與position emebdding結合作為query、而經過線性變換則作為value。

現在具體來看看主要有哪些過程：

1). 計算參考點的位置這里的參考點實質就是多尺度特征點的歸一化坐標。注意，每個特征點在所有特征層都會計算出一個對應的歸一化坐標（后文會談到為何這樣做）。

CW通過源碼發現有個小問題：這里在對坐標歸一化時使用的是非padding部分的特征圖邊長，而不同層非padding部分的邊長比例有可能由于計算時的舍入誤差而不一致，從而導致最終歸一化后的坐標值大于1。

2). self-attention
使用（多尺度）可變形注意力模塊替代原生的Transformer自注意力，query和value均來自特征圖，只不過query要結合position embedding，注意，這里的position embedding實質是position emebedding + scale-level emebedding。

3). feed-forward neTwork

前向反饋網絡，和Transformer中的一致：由全連接層、激活函數、Dropout、殘差連接以及層歸一化（LayerNorm）組成。

vi).Decoder

這里與Transformer中主要的區別在于使用可變形注意力替代了原生的交叉注意力。類似地，每層的解碼過程是self-attention+cross-attention+ffn，下一層輸入的object query是上一層輸出的解碼特征。

一起具體來看看每層的主要過程：

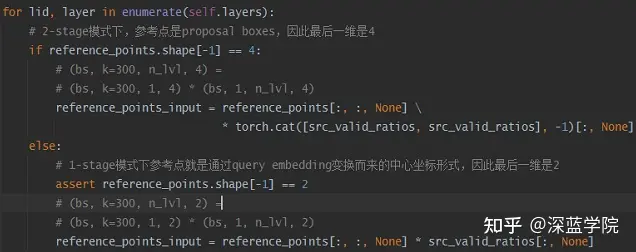

1). 將參考點坐標映射（re-scales）到各尺度特征層

將每個參考點的坐標分別都乘以各特征層非padding部分邊長的比例，使得一個參考點在所有尺度特征層上都有相應的歸一化坐標值（后文會談到為何這樣做）。

2). self-attention
這一步是為了學習各個目標之間的關系，query和key都是object query+query embedding，value就是object query（注意不需要位置嵌入哦）。

3). cross-attention

使用（多尺度）可變形注意力模塊替代原生的Transformer交叉注意力，object query來自self-attention層的輸出，同時也要加上query embedding；value由Encoder編碼的特征經過線性變換得到。

4). feed-forward neTwork
輸入來自cross-attention的輸出，詳細過程就不再闡述了，都是老朋友了~

5). iterative bounding box refinement

僅當使用了iterative bbox refine策略時有這一步：使用bbox檢測頭部對解碼特征進行預測，得到相對于參考點(boxes or points)的偏移量，然后加上參考點坐標（先經過反sigmoid處理，即先從歸一化的空間從還原出來），最后這個結果再經過sigmoid（歸一化）得到校正的參考點，供下一層使用（在輸入下一層之前會取消梯度，因?yàn)檫@個參考點在各層相當于作為先驗的角色）。

6). 輸出各層的解碼特征和參考點

4.改進策略

Deformable DETR是怎么讓DCN和Transformer一起玩的，CW在上述已基本解析完畢。無奈作者還研究了“高配版”的Deformable DETR，涉及兩個提升性能的策略：iterative bounding box refinement & Two-stage。于是，CW又要多碼不知道多少字了..

i). Iterative Bounding Box Refinement

字面意思就是迭代地對bbox進行校正，類似于cascaded head，實質上也是coarse-to-fine不斷校正的一個過程。第d層Decoder校正后歸一化的bbox用公式表示如下：

其中delta_bdq{x,y,w,h}是第d層Decoder利用檢測頭部的回歸分支預測的結果（偏移量），sigma和sigma-1分別代表sigmoid和反sigmoid函數。

在這里需要注意兩點：1. 各層的檢測頭部是不共享參數的；2. 校正后的bbox梯度會被阻斷，不會跨層傳播

具體實現和解析在上一節講Decoder的時候已詳細說明，這里就讓CW偷懶一下下吧~

ii). Two-Stage Deformable DETR

2-stage模式下，Encoder會輸出一批proposals（并不是基于網絡預測，而是像anchor一樣計算出來的），boxes中心就是各特征點的中心，而寬、高的設置則與所在的特征層相關，base值設置為0.05。這時的proposals相對于anchors的角色。

然后，使用檢測頭部的分類分支對Encoder編碼的特征進行預測，對應各個proposals的分類結果；同時使用回歸分支也對編碼特征也進行預測，得到相對于proposals(xywh)的偏移量，接著將偏移量加在proposals的中心坐標和寬、高上得到第一階段預測的proposals。

最后，取top-k分?jǐn)?shù)最高的那批預測proposals作為Decoder的參考點。并且，Decoder的object query和query embedding都由參考點通過位置嵌入（position embedding）來生成。具體的代碼過程在前面Deformable Transformer已有解析，這里就不再重復啦~

5.頭腦風暴

i). 為何不需要FPN也能達到跨層融合的效果？

作者在paper中說到，多尺度可變形注意力可以在不同尺度的特征之間交換信息，因此不需要FPN：

Note that?the top-down structure in FPN (Lin et al., 2017a) is not used, because our proposed multi-scale deformable attention in itself can exchange information among multi-scale feature maps.

那么到底是為何？具體是怎么做到的呢？

其實前文也提到了，每個參考點在各尺度特征層都會進行采樣。而且在上述處理參考點坐標的過程中，我們也可以看到，無論在Encoder還是Decoder，都會對參考點進行處理，使得一個參考點在所有尺度特征層上都有相應的歸一化坐標值。為什么這樣做呢？這樣做其實就是為了計算出每個參考點在各尺度特征層對應的采樣點位置。

那么你可能又會奇怪了，一個參考點明明是只處于某個特定的特征層，怎么能夠把它放到另一個特征層去呢？這樣合理嗎？

合理不合理由網絡去進行學習，基于最終的匹配效果來證明。但是可不可行我們倒是可分析的，可以這么看：我們知道，由于特征圖是經過原圖下采樣得到，因此一個像素點無論是處于原圖還是各層特征圖中，其坐標的歸一化值應該是一致的（忽略細微的計算誤差）。那么，既然這里參考點坐標是歸一化的，它就能夠映射（re-scales）到各尺度特征中去，這部分對應以下公式中的phil函數：

作者在paper中是這么描述的：

Function phil?re-scales the normalized coordinates?p^q?to the input feature map of the l-th level.

ii).為何注意力權重可由query直接通過全連接層預測得到？

我們知道，在Transformer中，注意力權重是由query和key交互計算得到的。然而，在這里卻像開掛般直接通過query經全連接層輸出得到（好家伙~！），這節奏是不是不對勁呢？要分析這個問題，不妨先來看看Deformable DETR中參考點（reference points）和query之間的關系。

在Encoder中：參考點是特征點本身的位置，query embedding是特征圖對應的position emebdding（其實還加上了scale-level embedding），object query則來自于特征圖，最終注意力機制中的query就是object query + query embedding。

在Decoder中：2-stage時，由參考點經過位置嵌入生成query embedding和object query；而1-stage時，object query和query embedding都是預設的embedding，參考點則由query embedding經全連接層生成，最終注意力機制中的query也是object query + query embedding。

綜上可知，參考點（reference points）和query之間是存在著對應關系的（就有點“你生我、我生你”的feel~）。

OK，既然這樣，那么基于參考點位置采樣插值出來的特征自然就能夠和通過query經過線性變換得到的注意力權重對應起來了，這就是為什么可變形注意力模塊中不需要key與query來交互計算注意力權重了。

打個比方：A與B已建立起了對應關系，之后A再通過某種映射關系得到C，B也通過某種映射關系得到D，那么C與D之間必然會有某種程度的耦合與對應關系。這里A、B、C、D就分別指代query、reference points、attention weights以及value。

還有個問題值得思考，為何在Decoder中，2-stage時由reference points生成query embedding是通過position embedding，而1-stage時由query embedding生成reference points時卻用全連接層呢？

對此，CW是這么想的：2-stage時，參考點是由Encoder預測出來的proposals，本身一定程度上代表著物體的位置信息了（雖然這個位置可能并不精確），因此有必要用位置嵌入將這“寶貴"的信息給記錄下來；而1-stage時，預設的query embedding本身就是一個抽象體，盲猜的東西，因此用線性變換來做維度映射得到參考點比較合理，因?yàn)楫吘蛊浔旧聿](méi)有實際意義的位置信息。

iii). 為何檢測頭部的回歸分支預測的是偏移量而非絕對坐標值？

這個問題估計很多人會提出，為何這里不像DETR一樣直接預測bbox的坐標而是預測偏移量呢？請你想想，Deformable DETR相比于DETR多了一個很顯眼的東西是什么？是參考點（reference points）?。。ǜ杏X(jué)通篇它都在秀存在感..）

采樣點的位置是基于參考點和對應的坐標偏移量計算出來的，也就是說采樣特征是分布在參考點附近的，既然這里需要由采樣特征回歸出bbox的位置，那么預測相對于參考點的偏移量就會比直接預測絕對坐標更易優化，更有利于模型學習。

Because the multi-scale deformable attention module extracts image features around the reference?point, we let the detection head predict the bounding box as relative offsets w.r.t. the reference point to further reduce the optimization difficulty.

另外，由于采樣特征中注入了注意力，而預測框是基于采樣特征回歸得到的，loss是基于回歸結果計算的，梯度是通過loss反向傳播的，因此最終學習到的注意力權重就會和預測框有相對較強的聯系，這也起到了加速收斂的效果。

In this way, the learned decoder attention will have strong correlation with the predicted bounding boxes, which also accelerates the training convergence.

6.與其它方法比較

Deformable DETR是在DETR基礎上提出的，因此，在這最后一部分CW打算將其與DETR作個比較；另外，CW覺得其與Sparse R-CNN也有值得比較的地方（畢竟之前在CW的這篇文章：Sparse R-CNN: 青出于藍的R-CNN家族新晉小生，稀疏交互機制 & No RPN & No NMS = E2E?（文末提取鏈接e）中說過Sparse R-CNN像是DETR的小弟哈哈哈）。

以下列出的點都是僅出現在 Deformable DETR 中而在 DETR / Sparse R-CNN 中是沒有的。

i). vs DETR

1. 多尺度特征；? ??

2. 新增scale-level embedding，用于區分不同特征層（由于第1點）；?

3. 使用了多尺度可變形注意力替代Encoder中的自注意力和Decoder中的交叉注意力；?

4. 引入了參考點，某種程度上起到先驗的作用；??

5. 為自己開發了“高配”版：迭代的框校正策略?和?兩階段模式；? ?

6. 檢測頭部的回歸分支預測的是bbox偏移量而非絕對坐標值

ii). vs Sparse R-CNN

1. 沒有使用FPN；? ??

2. 使用了位置嵌入；???

3. 2-stage時，proposals是predicted的（而非Sparse R-CNN直接使用learnable embedding）；? ?

4. 使用了Transformer；?

5. 注意力機制是one-to-many iteraction(Sparse R-CNN由于‘Sparse’偶像包袱太重，是徹底的sparse，是one-to-one實例級別的交互)；? ?

6. 檢測頭部的回歸分支預測的是bbox偏移量而非絕對坐標值。

作者洞悉到DETR慢收斂和小目標檢測效果差的原因在于Transformer的注意力計算模塊——其對全局密集的關系進行建模，這使得模型需要長時間去學習關注真正有意義的稀疏位置，同時還帶來了高復雜度的計算與空間資源消耗。

聯想到稀疏空間位置的學習是DCN的強項，但同時其又缺乏關系建模能力，于是作者機智地將DCN與Transformer放在一起愉快地玩耍，最終提出 Deformable DETR。

CW認為Deformable DETR的思想和整體工作還是很值得學習的，所以就決心研究一番，也在此和大家分享了自己的思考與見解。CW在學習過程中，看過不少解析Deformable DETR的相關文章，但它們幾乎要不是將論文通俗地翻譯一遍就是泛泛而談，沒有一些深入的思考以及注入自己的見解，這種風格實在太無聊了些..

吾以為，既然要寫，就應該寫出自己的風格，更重要的是要注入自己的思想（考），提出自己的見解，甚至去懷疑（不一昧向權威低頭），不然，真的很無趣耶！所以說，CW不要無聊的風格~
