QFN器件側邊裸銅焊盤、SMT焊接后側邊pad為什么不爬錫或爬錫高度達不到IPC里面的標準要求，這是一個令人糾結和頭疼的問題。要怎么解決這個問題呢，今天我們就來聊聊這個QFN側邊焊盤不爬錫、帶來焊盤接觸性虛焊、假焊、功能測試不穩定等潛在隱患，且聽高速先生娓娓道來。

【正文】

?隨著電子行業的發展，PCB的布線程度越來越緊湊、選用的QFN器件也越來越多、QFN器件由于體積小、重量輕、加上杰出的電性能和熱性能，這種封裝特別適合任何一個對尺寸、重量和性能都有的要求的產品應用，由于QFN封裝不像傳統的SOIC與TSOP封裝那樣具有鷗翼狀引線，內部引腳與焊盤之間的導電路徑短，自感系數以及封裝體內布線電阻很低，所以它能提供卓越的電性能。以32引腳QFN與傳統的28引腳PLCC封裝相比較為例，面積（5mm×5mm）縮小了84%，厚度（0.9mm）降低了80%，重量（0.06g）減輕了95%，電子封裝寄生效應也提升了50%，所以非常適合應用在手機、數碼相機、PDA以及其他便攜小型電子設備的高密度印刷電路板上。

QFN器件的焊盤設計主要有三種的布局方式：①A底部焊盤設計；②B底部?jī)?nèi)側焊盤設計；③C側邊焊盤與底部焊盤設計；

A類和B類側邊是無法爬錫的、重點關注C類如何爬錫達到50%以上（如下圖）

按照IPC-A-610的標準QFN側邊焊盤爬錫要求，分為三個等級如下：

1級為QFN焊盤底部填充錫潤濕明顯；

2級為側邊焊盤高度的25%；

3級標準為側邊焊盤高度的50%；

今天我們就來聊聊這個QFN側邊焊盤不爬錫、將帶來焊盤接觸性虛焊、假焊、功能測試不穩定等潛在隱患。從 QFN側邊焊盤是否爬錫或爬錫高度不滿足50%以上，可以很清晰的設別焊接品質，外觀看起來也更加的完美。

一起走進驗證...焊接爬錫高度如何達到50%+以上？

案列一：

某客戶反饋、批量產品、QFN側邊焊盤爬錫高度沒有達到要求50%+以上、實際為25%左右、故做出以下的方案改進：

此為0.5pitch QFN PCB PAD 0.28mm阻焊內距0.22mm

改善前數據：零件pin腳長度為1.10mm、鋼網開孔長度為1.25mm、外擴0.15mm.寬度單邊內切0.02mm。鋼網厚度0.12mm。

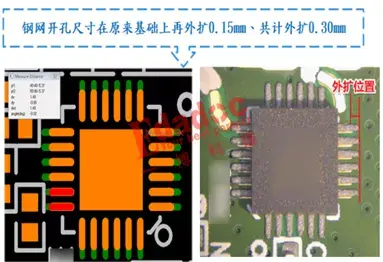

改善后數據：QFN器件在鋼網開孔基礎上外擴原來的1倍（鋼網厚度優化0.13mm、外擴0.30mm）。

把原使用的XX錫膏更換成某個方面有優勢的錫膏，更有利于焊接過程爬錫高度。

優化結果：

QFN器件在鋼網開孔及錫膏上做優化后、QFN側邊上錫達到客戶要求50%+、部分上錫達到100%效果。

x-ray圖示、底部填充良好：

案列二：

生產過程中發現某顆QFN芯片焊接過程中、爬錫高度未能達到50%+以上，對品質有嚴重的影響。

故現場驗證改進：

A、已生產焊接后的產品在QFN側邊焊盤上加點適量助焊膏后二次過爐回焊、焊接效果如下：

B、在未生產過程中印刷錫膏后、擔心QFN焊盤上錫不佳的情況下、可以在PCB PAD中心接地位置加適量助焊膏、焊接爬錫效果也是非常好的、（助焊膏需慎重使用）如下圖：

綜以上經驗：方案一適用于批量產品的改善、方案二適用于試產+小批量的改善。

方案一總結：增加鋼網外擴錫量、厚度及錫膏成分中助焊膏活性的作用、有效的去除側邊焊盤上的氧化物質同時有充足錫量確保側邊焊盤的爬錫高度。

方案二總結：?jiǎn)我坏耐磕ㄖ父?、在回流焊加熱過程中助焊膏不僅可以去除氧化物的功能，同時助焊膏揮發出的氣體向上排出時還有引流拉動錫向上延展的作用，就有效確保了QFN側邊焊盤的爬錫高度。

這正是：

技術求精，

不斷創新。

眾志成城，

超越自我。

— end —

本期提問

在追求PCBA板焊點牢靠的同時、也需要側邊pad有完美的上錫高度、確保焊接一版成功。大家覺得QFN有必要爬錫達到50%+以上嗎？高于IPC三級標準？在今后的焊接過程中如何避免QFN側邊焊盤不上錫的問題？
