五、數據保護

5.1配置

5.1.1遠端設備

打開“數據保護”>“配置”>“遠端設備”頁面，點擊“+”按鈕，選擇鏈路類型FC、遠端設備、FC鏈路、輸入遠端設備用戶名密碼

勾選指定鏈路，點擊“確定”

?或選擇鏈路類型IP鏈路、本端端口、輸入遠端設備管理地址用戶名密碼

勾選指定鏈路，點擊“確定”

5.1.2雙活域

塊雙活域

打開“數據保護”>“配置”>“雙活域”頁面，點擊塊雙活域下“+”按鈕，輸入名稱，選擇遠端設備，點擊仲裁服務器“+”

輸入本端仲裁服務器和遠端仲裁服務器的IP地址、端口號、端口類型等信息

完成仲裁服務器添加

可選添加第二套仲裁服務器，點擊“+”

輸入本端仲裁服務器和遠端仲裁服務器的IP地址、端口號、端口類型等信息

點擊“確定”

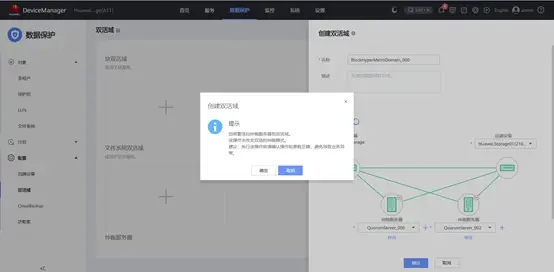

點擊“確定”

完成塊雙活域創建

文件雙活域

打開“數據保護”>“配置”>“雙活域”頁面，點擊文件雙活域下“+”按鈕，輸入名稱，選擇遠端設備，可與塊存儲雙活使用相同仲裁服務器

點擊“確定”

文件雙活域創建完成

5.2對象

5.2.1多租戶

遠程復制租戶Pair

打開“數據保護”>“對象”>“多租戶”頁面，選擇租戶，點擊“創建遠程復制租戶Pair”按鈕，遠端設備，自動選擇遠端租戶，點擊“確定”

點擊“確定”

查看創建的遠程復制租戶Pair

雙活租戶Pair

打開“數據保護”>“對象”>“多租戶”頁面，選擇租戶，點擊“創建雙活租戶Pair”按鈕，文件系統雙活域，自動選擇遠端租戶，點擊“確定”

點擊“確定”

查看雙活租戶

5.2.2保護組

打開“數據保護”>“對象”>“保護組”頁面，點擊“創建”按鈕，輸入名稱，選擇LUN或LUN組，點擊“確定”

查看已創建的保護組

創建快照一致性組

選擇保護組，點擊“創建快照”按鈕，顯示創建快照一致性組界面，選擇新建快照，輸入名稱，點擊“確定”

查看快照一致性組

創建克隆一致性組

選擇保護組，點擊“創建克隆”按鈕，顯示創建克隆一致性組界面，輸入名稱，點擊“確定”

查看克隆一致性組

創建復制一致性組

選擇保護組，點擊“創建遠程復制”按鈕，顯示創建遠程復制一致性組界面，選擇同步或異步，選遠端存儲，自動創建復制Pair，選擇遠端存儲租戶和存儲池

?

查看遠程復制一致性組

創建雙活一致性組

選擇保護組，點擊“創建雙活”按鈕，顯示創建雙活一致性組界面，選擇雙活域

自動創建復制Pair、選擇遠端存儲租戶和存儲池、選擇遠端資源名稱規則、選擇業務保證策略，點擊“下一步”

設置映射，點擊“下一步”

點擊“確定”

查看雙活一致性組

創建環形3DC

選擇保護組，點擊“創建環形3DC”按鈕，顯示創建環形3DC頁面，選擇容災策略、選擇雙活域、選擇異步遠程設備

選擇雙活和異步設備的租戶和存儲池，點擊“下一步”

設置映射，點擊“下一步”

點擊“確定”

點擊“確定”

查看環形3DC

5.2.3LUN

創建快照

打開“數據保護”>“對象”>“LUN”頁面，選擇LUN，點擊“創建快照”按鈕，輸入快照名稱，點擊“確定”

查看快照

創建克隆

選擇LUN，點擊“創建克隆”按鈕，輸入目標LUN

查看克隆Pair

創建遠程復制

選擇LUN，點擊“創建遠程復制”按鈕，選擇遠端設備、租戶、存儲池，點擊“確定”

?

查看遠程復制

創建雙活

選擇LUN，點擊“創建雙活”按鈕，選擇雙活域、租戶、存儲池，點擊“下一步”

?

點擊“確定”

點擊“確定”

查看雙活Pair

創建環形3DC

選擇LUN，點擊“創建環形3DC”按鈕，選擇容災策略、雙活域、雙活端和異步復制端的租戶、存儲池，點擊“確定”

?

點擊“確定”

查看環形3DC

5.2.4文件系統

創建快照

打開“數據保護”>“對象”>“文件系統”頁面，選擇文件系統，點擊“創建快照”按鈕，輸入快照名稱，點擊“確定”

?

查看快照

創建克隆

選擇文件系統，點擊“創建克隆”按鈕，輸入名稱和租戶，點擊“確定”

查看克隆

創建遠程復制

選擇文件系統，點擊“創建遠程復制”按鈕，選擇同步

或異步，選擇遠端設備，選擇存儲池，點擊“確定”

查看遠程復制Pair

創建雙活

文件系統不屬于文件雙活域租戶的話，無法創建雙活，

先在“數據保護”>“對象”>“多租戶”頁面，選擇文件系統所在租戶，點擊“創建雙活租戶Pair”按鈕，選擇自動模式，點擊“確定”

再次回到“數據保護”>“對象”>“文件系統”頁面，選擇文件系統，點擊“創建雙活”按鈕，選擇遠端存儲池，點擊“確定”

查看雙活Pair

?

5.3計劃

5.3.1塊CDP計劃

在某時間點為源LUN創建HyperCDP后，會生成一個與源LUN一致的數據副本。副本中的數據與HyperCDP創建時間點的數據一致。

HyperCDP

打開“數據保護”>“計劃”>“塊CDP計劃”頁面，在“HyperCDP”選項卡，點擊“創建”按鈕，勾選LUN，點擊“確定”

查看已創建HyperCDP

?

定時HyperCDP計劃

在“定時HyperCDP計劃”選項卡，點擊“創建”按鈕，輸入名稱，選擇所屬租戶，勾選LUN，點擊下一步

設置安全快照計劃，點擊“下一步”

點擊“確定”

點擊“確定”

查看計劃

HyperCDP一致性組

首選需要在“數據保護”>“對象”>“保護組”頁面下，創建保護組

回到“HyperCDP一致性組”頁面，點擊“創建”按鈕，選擇保護組，點擊“確定”

查看HyperCDP一致性組

5.2.2文件CDP計劃

HyperCDP

在“數據保護”>“計劃”>“文件CDP計劃”頁面，在“HyperCDP”下，點擊“創建”按鈕，選擇文件系統，點擊“確定”

查看HyperCDP

定時HyperCDP計劃

文件系統HyperCDP計劃中有一個默認計劃，可點擊“增加成員”將文件系統添加其中

或點擊“創建”按鈕，輸入名稱、選擇租戶、文件系統，點擊“下一步”

選擇定時計劃，點擊“下一步”

點擊“確定”

查看新建計劃

六、監控

6.1告警和事件

打開“監控”>“告警和事件”，查看當前告警和所有事件

?

6.2性能監控

6.2.1監控面板

打開“監控”>“性能監控”>“監控面板”頁面，可查看各組件的性能信息實時狀態。

6.2.2分析

打開“監控”>“性能監控”>“分析”頁面，點擊“立即創建”按鈕

選擇要分析的選項，點擊“確定”

生產圖表

6.2.3波動檢測

打開“監控”>“性能監控”>“波動檢測”頁面，可以查看存儲系統當前的性能波動信息。

6.2.4功耗查看

打開“監控”>“性能監控”>“功耗查看”頁面，功耗反映了單位時間內系統所消耗的能源，可以根據需要查看設備的總功耗或指定日期的功耗情況。

6.3預測

打開“監控”>“預測”頁面，可以依據過去時段的容量統計預測對應未來時間段的容量趨勢，以便用戶可以對當前的可用容量進行判斷，是否需要執行擴容，重新分配容量等操作。

6.4導出報表

打開“監控”>“導出報表”頁面，點擊“創建”按鈕，輸入名稱，點擊“增加”按鈕

選擇報表內容選項，點擊“確定”

點擊“確定”

選擇報表，點擊執行

點擊“確定”

6.5任務中心

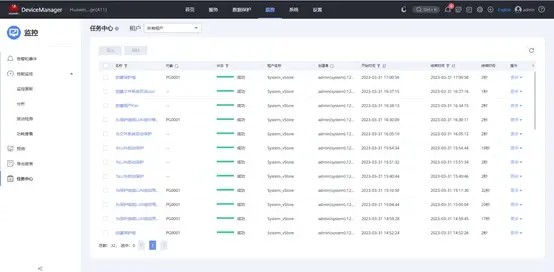

打開“監控”>“任務中心”頁面，查看所有任務
