注：只有支持 ISO 通訊協議的模塊才支持（Industrial Ethernet 工業以太網）通訊，具體 情況可察看 STEP7 中的模塊信息。本文檔下列步驟應用 CPU 315-2PN/DP 型號的 PLC，使用普 通以太網卡連接。 組態過程 1．STEP7 硬件組態 使用 STEP7 編程軟件對 PLC 系統進行軟件組態，在 Hardware 界面內插入實際的 PLC 硬 件，如下圖 3.1 所示：

在 PN-IO 槽雙擊彈出 PN-IO 屬性對話框，如圖 3.2 所示：?

點擊圖 3.2 屬性對話框，彈出網絡參數設置對話框，如圖 3.3 所示：

點擊 New 按鈕，新建一個工業以太網絡，輸入該 PN 模塊的 IP address(IP 地址)和 Subnet mask(子網掩碼)，在簡單使用的情況下，不啟用網關。 當您使用的是 CPU+以太網模塊通訊時，雙擊以太網模塊，會自動彈出以太網模塊的屬性 信息，設置以太網通訊模塊的 IP 地址和子網掩碼。方法與 PN-IO 的屬性設置相同，如下圖所 示：注意如果要使用 TCPIP 通訊方式，必須啟動 IP Protocol being used，設置 IP 地址與 子網掩碼，如圖 3.4 所示：

將組態下載到 CPU，則 PLC 方面設置完成。對于第一次使用以太網通訊，必須保證首先 使用 MPI 或者 PROFIBUS 的通訊方式，將設置好參數的組態下載到目標 PLC，此后即可通過以 太網的方式進行程序監控和項目下載。 2．設置 IP 地址與通訊檢測 設置安裝有 WINCC 計算機的 windows 操作系統的 TCP/IP 參數，將 WINCC 組態計算機的 IP 地址設置成為和 PLC 以太網通訊模塊或者 PN-IO 的 IP 地址保證是一個網段，注意子網掩 碼的設置，如圖 3.5 所示：

通過在程序? 運行中鍵入 CMD 進入 DOS 界面，使用網絡命令 PING 測試以太網通訊是否建 立，PING 的命令如下：ping 目標 IP 地址 –參數 如下圖 3.6 所示：

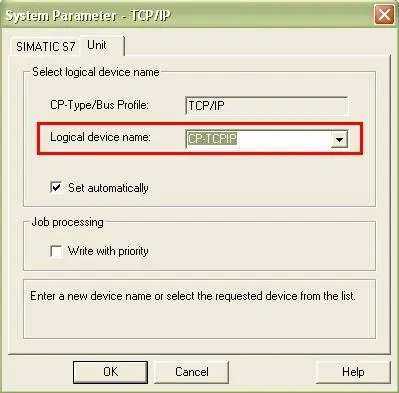

此例中，PN-IO 的 IP 地址為 192.168.0.100 子網掩碼：255.255.255.0；組態計算機的 IP 地址為 192.168.0.244 子網掩碼：255.255.255.0，此處顯示表示以太網通訊已經建立， 并且狀態良好。 注意：如果此處不能 Ping 通 PLC 的 PN 端口或者以太網模塊，則通訊不可能建立，后面 的步驟就不用進行了，若要通訊成功，必須保證實際的物理以太網通訊保持正常。 3．添加驅動程序和設置系統參數 打開 WINCC 工程在 Tag Management-->SIMATIC S7 PROTOCOL SUITE->TCPIP 右鍵單擊 TCPIP，在彈出菜單中點擊 System Parameter，，如圖 3.7 所示，彈出 System Parameter- TCPIP 對話框，選擇 Unit 標簽，查看 Logic device name（邏輯設備名稱）。默 認安裝后，邏輯設備名為 CP-TCPIP，如圖 3.8 所示：

4．設置 Set PG/PC Interface 通訊接口設置，進入操作系統控制面板，雙擊 Set PG/PC Interface，在默認安裝后， 在應用程序訪問點是沒有 CP-TCPIP 的，所以需要手動添加這個應用程序訪問點，如下圖 3.9 所示：

當選中后，會彈出一個對話框，如下圖 3.10 所示：?

點擊 Add 按鈕，應用程序訪問點將被添加到訪問點列表中，如下圖 3.11 所示

在如圖 3.11 的情況下，在 Interface Parameter Assignment Used：選擇 TCP/IP->實際 網卡的名稱，設置完成后如圖 3.12 所示： 注意： 1.您的網卡不同，顯示會有不同，請確保所選條目為您正在使用的普通以太網卡的名 稱。 2.這里使用的應用程序訪問名稱為 CP-TCPIP，因為在 WINCC 安裝成功后，CP-TCPIP 是 TCPIP 驅動程序下默認的名稱，所以在 Set PG/PC Interface 下我們添加此名稱的訪問點， 您同樣可以使用其他名稱，但必須保證，必須同時修改，并保持完全一致，這樣通訊同樣可 以實現。

您可以點擊 Diagnostics 按鈕后，您可以對該網卡進行診斷，確保其正常工作，如圖 3.13 所示：

5．添加通道與連接設置 添加驅動連接，設置參數。打開 WINCC 工程在 Tag Management-->SIMATIC S7 PROTOCOL SUITE->TCPIP，右鍵單擊 TCPIP，在下拉菜單中，點擊 New Driver Connection，如圖 3.14 所示，在彈出的 Connection properties 對話框中點擊 Properties 按鈕，彈出 Connection parameters- TCPIP 屬性對話框，填入?yún)?shù)，如圖 3.15 所示：

在彈出的對話框中輸入 STEP7 中已經設置的 PN-IO 或者以太網模塊的的 IP 地址和機架號 和槽號。

在彈出的 Connection Properties 中點擊 Properties 按鈕，在彈出的 Connection parameter 中輸入?yún)?shù)： IP Address：（通訊模塊的 IP 地址）? Rack Number：CPU 所處機架號，除特殊復雜使用的情況下，一般填入 0? Slot Number：CPU 所處的槽號? ? 注意：如果您是 S7-300 的 PLC，那么 Slot Number 的參數為 2，如果是 S7-400 的 PLC，那么要根據 STEP7 項目中的 Hardware 軟件查看 PLC 插在第幾號槽內，不能根據經驗和物理安裝位置來隨便填寫，可能的參數為 2、3、4（主要是依據電源的大小來決定）否則通訊不能建立。? 6．連接測試與通訊診斷? 通過 WINCC 工具中的通道診斷程序 WinCC Channel Diagnosis 即可測試通訊是否建立。 注意：此時 PLC 必須處于運行狀態，老版本的 PLC 必須處于 RUN-P 或者 RUN 狀態，WINCC 必須激活運行，根據圖 3.16 所示的位置，進入通道診斷工具，檢測通訊是否成功建立。如圖3.17 所示，綠色的“√”表示通訊已經成功建立。?

至此 WINCC 使用普通以太網卡通過 TCPIP 連接 PLC 的過程完畢。
