3、重點控制以及關于主要部位
（注：本文較長，且含有大量干貨，建議先收藏轉發，后觀看）

01. 主要組成部分與基本構造

1、主要組成

輕鋼龍骨石膏板吊頂根據在施工中主要使用的材料，主要分為6大組成部分：吊筋、主龍骨（承載龍骨）、副（次）龍骨、橫撐龍骨、配套吊件螺栓、紙面石膏板等。

2、基本構造

支撐結構框架由輕鋼龍骨構成，飾面材料采用紙面石膏板+乳膠漆的工藝，基本90％以上的實際裝飾工程都是采用這種做法。下面分享幾張吊頂大樣、吊頂基本構造圖：

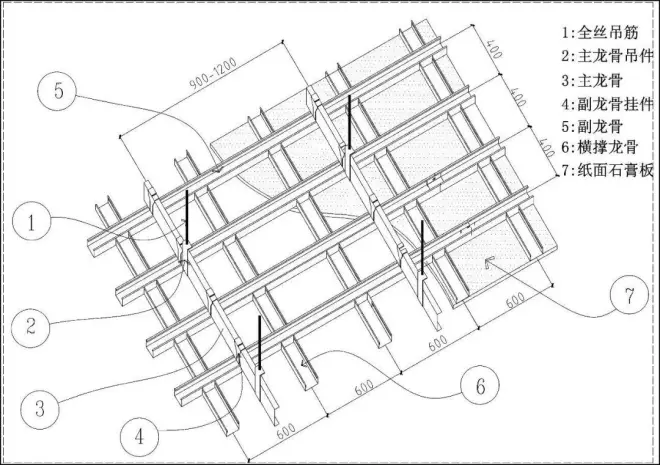

吊頂標準大樣1

吊頂標準大樣2

吊頂基本構造圖紙

吊頂基本構造示意

02. 施工工藝流程

傳統的輕鋼龍骨石膏板吊頂?shù)闹饕┕げ襟E如下：

1. 前期準備：設計圖、施工材料、設備、人員、各種許可文件等；

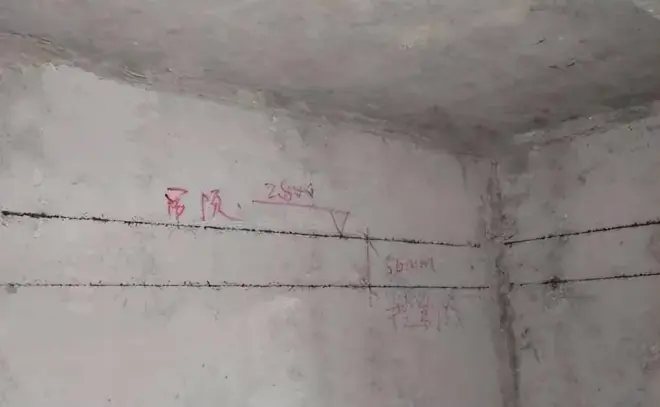

2. 測量放線：根據施工圖在前面用墨線標線；

3. 安裝吊筋及主龍骨：根據前期畫線進行吊筋和主龍骨的安裝；

4. 安裝副龍骨、橫撐龍骨；

5. 天花內機電及龍骨隱蔽驗收：

6. 安裝紙面石膏板；

7、驗收整理：安裝完成后，對整個工程進行驗收，確保吊頂施工符合設計和施工標準；

03. 重點控制及主要部位做法

以上是整個輕鋼龍骨吊頂?shù)氖┕み^(guò)程，在對整個設計施工過程中，有一些重要的點需要關注：

1、關于跌級吊頂

a、跌級吊頂或燈槽吊頂，一般要先部位造型，后大面吊頂，先上部龍骨后下部龍骨的順序，依次進行。

b、跌級高度＜300mm,可采用細木工板作為跌級龍骨,＞300mm，建議采用副龍骨，減少變形。

燈槽部位輕鋼副龍骨應深入燈槽底部，加強燈槽部位龍骨剛度。

2、關于設置伸縮縫

當?shù)蹴旈L(zhǎng)度＞12m，或遇到結構伸縮縫時，石膏板天花需要設置伸縮縫。

3、關于檢修口

提前預留檢修口和嵌入燈具預留口，四周注意加強輕鋼副龍骨，檢修口可以考慮采用成品GRG材料或者石膏制品。

輕型吸頂燈安裝位置可以在頂部預留細木工板，重型燈具的畫就需要直接安裝在天花板龍骨上，需要預留在結構樓板上。

對于檢修口、輕型嵌入燈具預留口部位，四周要增加輕鋼副龍骨，檢修口建議采用成品GRG材料或石膏制品。

輕型吸頂燈具安裝部位可在頂部預留細木工板，重型燈具（＞8KG）嚴禁直接安裝在天花龍骨上，必須預留在結構樓板上。

4、關于反支撐設置/轉換層

根據《建筑裝飾裝修工程施工質量驗收規范》第6.1.11的規定，當?shù)蹴數踅铋L(zhǎng)度 ≥1.5 m且 ＜3.0m 時，應按規范要求設置反支撐。

安裝雙層石膏板時，基層板與面層板的接縫應錯開，不得在同一根龍骨上接縫。

當?shù)蹴攦?nèi)部空間 ≥3000mm 或反支撐垂直長度 ≥1500mm 時，應設置轉換層。

注：當?shù)鯒U與設備相遇時，應調整并增設吊桿，吊頂面積較大時，吊頂設備排布復雜，不建議使用反支撐。

5、關于吊頂造型

吊頂造型一般采用木基層如細木工板。

細木工板的拼接采用帶膠“燕尾”接，在地面制作成型，表面經防火處理后吊掛安裝。

造型需單獨安裝吊筋并且要適當減小間距，造型較重則需采用角鋼作為吊筋，吊筋與造型通過鐵件用對接螺栓固定。

吊頂基層

6、關注吊頂轉角部位

對于轉角部位的天花封板，為防止開裂，應采用整體L形石膏板，不得采用兩塊石膏板拼接。

輕鋼龍骨石膏板吊頂整體剛度越好，后期開裂、變形發生的概率越低。

在選擇輕鋼龍骨的型號時，應在造價基本合理的前提下，盡量選擇規格大一點的龍骨，龍骨間距適當縮?。ǚ夏?shù)），加強轉角、洞口等部位龍骨剛度，可有效提高天花的整體剛度。

以上，就是傳統輕鋼龍骨吊頂?shù)幕竟に嚵鞒?，作為裝修行業從業者，我們?cè)谘b修行業摸爬滾打多年，也了解了很多裝修業主所面臨的問題：

1. 從設計到施工，缺乏統籌協調；

2. 貨比三家跑市場，費時費力難適從；

3. 裝修成本高，質量難保證；

4. 標準不統一，施工周期長；

5. 材料成品化程度低，健康環保難保證；

這些問題基本貫穿于裝修行業的每一個環節，中鼎智裝通就是為了解決以上這些問題而立項研發的。例如近期要上市的“中鼎智裝通”的輕鋼龍骨結構體系裝配式解決方案，就創新式的將智能化、柔性制造融合進整個施工過程中，響應國家雙減政策，達到節能減排、省時省料的效果。

1.使用中鼎智裝通的智能測量機器人可一鍵掃描測量房間尺寸；

2.根據測量的數據一鍵生成設計圖，供業主直觀的查看設計效果；

3.效果圖確認后，可一鍵生成施工圖，并智能分解出各個施工材料（龍骨、石膏板等）的尺寸明細單；

4.工廠可根據尺寸明細單直接進行定制生產，為每塊材料標注編號，打包完成后交付施工；

5.工人只需按照施工圖的數字標識逐步進行安裝即可。

這一過程更加簡化和高效，減少了人力成本和時間浪費。

中鼎智裝通的智能化和柔性制造技術，為裝修行業帶來了革命性的變革。它不僅解決了裝修過程中的諸多問題，還提高了效率和質量，為業主提供了更好的裝修體驗。中鼎智裝通將繼續致力于創新和改進，為行業帶來更多的價值和便利。
