前言

我們在多年前就推出了圣途森林人望遠鏡。憑借優異的性能、實惠的價格和優質的售后服務，贏得了廣大用戶的信任和支持！當時許多同行都在用做減法（材料降級，工藝簡化)的方式來拼價格，而我們通過做加法（升級材料，升級工藝）的方式提升品質，并通過拆解望遠鏡，讓潛在消費者了解圣途望遠鏡實在的用料和工藝。

保羅結構拆解貼:

屋脊結構拆解帖:

還創造性的在同一套鏡體內部裝配不同鍍膜和材質的鏡片，獲得不同檔次的產品，從而降低了模具與采購成本。我們還采用直銷模式來減少中間流通環節，讓終端客戶以實惠的價格享受到優質的產品。為了提升服務質量，我們還在行業內率先采購雙筒望遠鏡綜合檢測儀，每臺雙筒望遠鏡在發貨前都要經過嚴格檢測，確保品質達標后才能發貨。

而且自備充足的配件，給客戶提供近乎免費、免責、快速的售后服務。

我們誠信經營，從不炒作銷量好評，產品介紹盡可能做到客觀公正。因此不僅贏得了客戶也贏得了同行的尊重！

產品整體構思

我們一直想開發一款便攜耐用、光學優異、價格實惠還帶微距的雙筒望遠鏡（蟲蟲鏡），因為許多客戶喜歡觀賞鳥、花草、昆蟲，以及觀看演出比賽、博物館藏品。在現有的雙筒望遠鏡中存在三種結構，第一種是傳統保羅棱鏡雙筒望遠鏡，優點是成像清晰，價格實惠，缺點是體積大重量重，最近觀察距離遠。比如圣途森林人10X50標準版雙筒望遠鏡

第二種是屋脊棱鏡雙筒望遠鏡，優點是體積小重量輕，最近觀察距離近、缺點是技術難度大成本高。比如圣途森林人8X42高配版雙筒望遠鏡

第三種是反保羅棱鏡雙筒望遠鏡，優點是體積小重量輕，成像清晰，價格實惠，最近觀察距離也可以做得很近，缺點是口徑小通光量有限。外形類似大寫的字母U

顯然要實現我們的開發意圖，選擇第三種是最合適的。而目前市場上這類產品的定位大部分都很低端，導致設計、用料和工藝都很差，白白浪費了這種結構先天的基因優勢。

產品細節構思

倍數：因為反保羅棱鏡雙筒望遠鏡的結構限制了物鏡口徑，與之相適應的倍數也受到了制約。而且倍數低一點成像畫面更穩定，亮度更高，視野更開闊、觀察舒適性也更好，所以我們選擇了6倍和8倍。

物鏡口徑：雖說采用更小的口徑有助于減少望遠鏡的體積重量，比如18到21毫米，但是物鏡太小直接影響觀看效果。所以我們選擇24毫米，對應的產品規格就是6x24和8x24，出瞳直徑是4mm和3mm。

材料和加工工藝：為了確保成像效果，所有鏡片都采用光學玻璃

低端產品經常使用廉價的樹脂鏡片

棱鏡采用BAK4材料（低端產品經常使用無法全反射的BK7棱鏡）

目鏡采用4片結構，鏡片表面均經過精細拋光

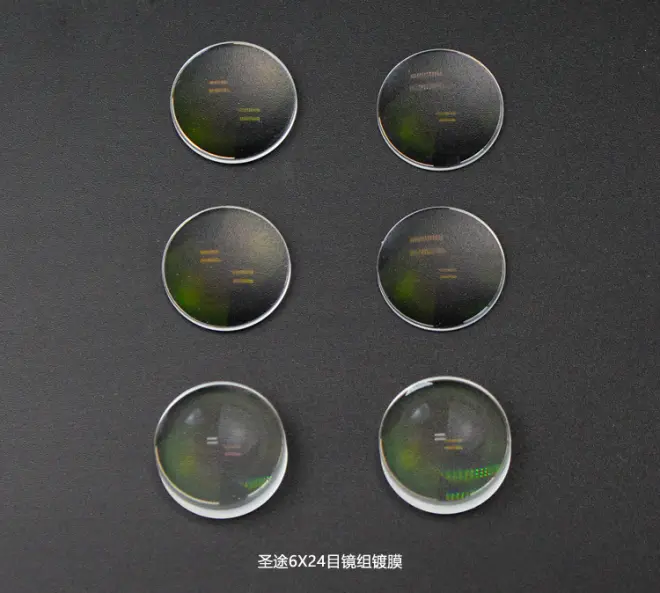

鍍膜：鍍膜對小口徑望遠鏡的作用非常大。在物鏡口徑有限導致通光量也有限的情況下，通過對所有反射面鍍上多層寬帶增透膜，減少光線損耗，可以顯著提升成像的亮度和顏色的還原性，減少雜散光干擾，間接提升成像的清晰度。

最近對焦距離：在觀賞花鳥魚蟲，博物館展品時，需要微距功能。而反保羅棱鏡雙筒望遠鏡外觀特征便是極小的物鏡中心間距

因此在近距離觀測時左右鏡筒的成像差異也非常小，方便左右眼的成像合二為一。只要調焦行程足夠長便可以實現0.8米微距。

防水結構：要確保產品的耐用性，防水結構必不可少！防水的本質不是防浸泡，而是高度密封的結構可以阻止潮濕的水汽進入內部腔體，導致鏡片表面發霉，最終損害成像。

物鏡內調焦配合平面防水鏡片。現在市場上的反保羅棱鏡雙筒望遠鏡極少采用防水結構。

下圖分別是無防水的物鏡外調焦結構以及圣途6X24帶防水設計物鏡內調焦動態圖

鏡體材料：本著控制成本又不損害結構強度的目的，我們選擇俗稱塑鋼的PPS聚苯硫醚

這種材料的機械強度高 、各項技術指標優異。許多知名品牌的望遠鏡都采用這種鏡體材料，多年的實踐證明了它的可靠性。

調焦和眼杯：我們選擇中央調焦，方便在遠近景物之間快速切換。旋升眼罩可以讓戴眼鏡的用戶看到完整視野。

一波三折的開發過程

我們首先和一位行業內非常知名的光學設計師表達了設計訴求（6X24 8X24規格，反保羅棱鏡、視野大、清晰范圍大、畸變小等），在豐富的設計經驗和ZEMAX的加持下，很快便拿出了光學設計方案。之后便根據方案制作樣機鏡片，再用3D打印制作望遠鏡的簡易外殼，最后裝配樣機用于測試光學效果。測試第一臺樣機時，發現實物光學素質和設計結果差距甚遠。經過仔細分析，是鏡片的實際面型和設計要求偏差太大，于是我們要求鏡片加工廠重新制作鏡片，每片毛坯都要經過精密退火處理后再精細研磨，并通過激光干涉儀的面型檢測！當重新制作的鏡片裝回簡易外殼后，成像效果甚至超過了預期，清晰明亮，視野大，觀測舒適，真是讓人愛不釋手！

激光干涉儀的面型檢測

等光學通過測試，我們便讓結構設計師完成整體結構設計，并安排開模。但是意想不到的事又出現了，成品機的最近觀測距離只能做到1.1米。

因為設計師沒有開發微距望遠鏡的經驗，做結構設計的時候沒有預留足夠的調焦空間！不得已只好重新制作樣機來滿足0.8米微距。

再重新開模！另外我們還發現望遠鏡的飾皮采用硅膠材質，雖然握持手感好，但是非常容易沾灰，用注膠材質的外觀很漂亮，但是不夠耐久，用橡膠材料的外觀不漂亮，但是非常耐用，最終我拍板還是用橡膠！

最終成品展示

技術參數

實拍效果

防水測試
出廠前的防水測試

戶外防水實拍

防水實測視頻

產品部分拆解零件展示

全面拆解圖：

完整的拆解圖文視頻介紹：

6X24和8X24如何選擇？

我們強烈推薦6X24規格，因為它具有特別穩定的成像，觀測舒適，視野開闊，成像清晰明亮，低至0.8米的微距讓它成為觀賞花鳥魚蟲以及博物院展品的利器，實際效果超過想象??！如果您實在擔心倍數不夠，那可以選擇8X24。

結束語

一架優質望遠鏡的誕生，凝結了我們對用戶真實需求的理解，凝結了產品設計師的豐富經驗，也凝結了工人師傅的辛勤勞動，是這么多環節緊密配合的結果！我們堅信這款產品會成為經典產品！再次感謝大家對我們的長期信任和支持！
