????好久沒寫技術專欄，手有點生了……

????因?yàn)槲也皇羌夹g(shù)專家，所以下面寫的東西難免會有錯漏，望各路大佬不吝賜教，有什么想討論的也歡迎在評論區留言。

????如果喜歡我的專欄不妨點個三連加關注，比賽周賽后分析，非比賽周末新聞/雜談持續更新中~? ??

????要弄清楚S-duct到底是個什么東西，我們得先整明白這玩意兒到底設計出來是為了解決一個什么問題的，所以得先講講有點枯燥的空氣動力學科普。

????首先，根據伯努利方程和能量守恒，我們需要知道一個最基本的規律——?dú)饬髁魉僭娇欤瑝簭?qiáng)越小。

????然后，我們假定有從無窮遠處吹來的勻速“自由流”，在此氣流流經某一平面時，我們可以觀察到一些有趣的現象——其中一個就是接近平面的氣流速度幾乎為0，而越遠離平面表面的氣流速度會越高，直到接近無限遠處的“自由流”速度。這個氣流速度降低的“薄片”區域被稱之為邊界層。邊界層的厚度隨流經平面長度的增加而加厚。

????邊界層在剛產生時基本上是層流，隨邊界層的加厚，層流會轉變成湍流，由于湍流速度存在脈動分量，這個邊界層會進一步加厚，沿平面的動量損失增加，因此湍流的摩擦進一步增大，對于一臺賽車來說，阻力也會隨之增加。

????一個厚的邊界層不僅會產生更大的黏性摩擦阻力，同時可能會產生氣流分離，這樣會導致更大的阻力并導致賽車翼型的下壓力減小，但湍流邊界層有一個好——這種邊界層的分離速度較慢。為了避免（或者說減緩）氣流分離這一情況的出現，工程師們就利用上了S-duct這個小裝置。

????所以S-duct本質上的原理在于對邊界層施加擾動，使其轉入湍流，由于湍流邊界層擁有在遠處仍然保持附著的趨勢，我們可以通過一些小的渦流發生器減緩氣流分離的發生，獲得阻力方面的收益。

????對于F1來說，氣流分離發生的一個主要區域就在前翼。當氣流流經鼻錐下方的區域時會因?yàn)槟芰繐p失而減速形成湍流，前翼上表面和鼻錐支架內表面會形成一個湍流發生管道，然后更要命的事情就發生了——產生的湍流會撞擊上面的拐角然后加速向下流動，這會形成一個循環（圖中藍線區域），而此湍流則會向賽車后部流動。

????這股湍流在向后移動的同時會流經turning vane和底板最前端的分流器，而我們根據常識就能知道，不可控的湍流會導致氣動效果變差，在此區域的氣流越干凈（越貼近層流），其他氣動部件中能夠榨取的性能就越多。

????為了使此湍流帶來的影響最小化，現代S-duct應運而生。

??? 先等等，說到現代，那就一定有比較古早的S-duct設計了吧？

????是的，真的有。

????最早在F1上運用的S-duct設計大約可以追溯到80年代左右，我們從Lotus Type 80的手稿中就能看到相似理念的設計，不僅有這個S-duct通道，而且柯林查普曼還專門設計了鼻錐用裙邊封住側面以提高下壓力（當然這個設計還是地面效應的產物，非常不穩定），整體上講還是通過抽吸作用加速底盤下面的氣流通過，整個車底就變成了一個巨大的吸塵器，產生大量下壓力。

????之后最著名的代表性設計應該就是F2008上的S-duct了，當然需要注意的是，當時的設計思路與現在的版本并不完全相同，F(xiàn)2008上該設計的作用更傾向于Type 80——即更多依靠這個“抽吸”作用加速鼻錐和前翼下表面氣流，提高前部下壓力。據某貼吧工程師的論述，F(xiàn)2008的車輛前端就是一個比較整體的擴散器，這么說直到現在他們的設計思路還在吃十幾年前的老本，真是讓人……汗顏……

????后來，自索伯在2012賽季把這項設計復活之后，我們總能零零散散的在不同車隊身上見到這個設計，不過整體考量與早前版本并不完全相同，一方面是現在的S-duct入口開孔已經很小，大多數甚至已經開在了鼻錐側面，對下壓力的追求已經不那么要緊；另一方面，在考慮到提供下壓力的同時還需要盡量避免增加阻力，于是這一目標催生了各種各樣的設計。

????對于中小車隊來說，這個裝置的引入則要更晚一些，哈斯車隊的空氣動力學主管Arron Melvin介紹說，他們的S-duct在2019年才引入，“本質上說，我們通過兩個NACA管將這些‘臟空氣’（即湍流）吸入，避免湍流在車體下方暢行無阻，然后將它們從車體上方放掉，這樣就只會對駕駛艙附近和側箱上方造成影響了，這個損失比起讓低速湍流經過主turning vane來說要小得多?！?/strong>

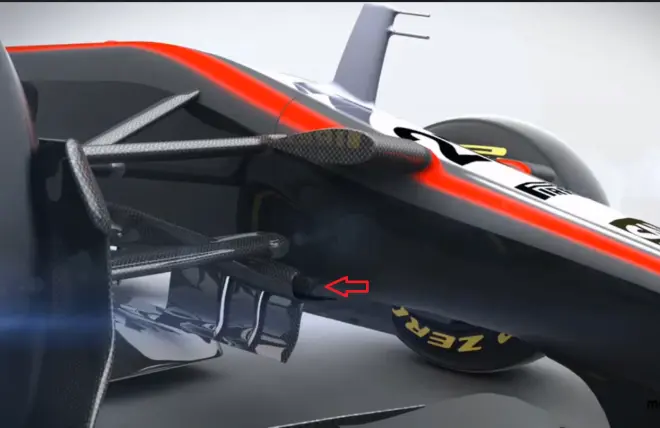

????通過SimScale的CFD模擬演示，我們可以清晰地看見氣流在流經前翼部分及S-duct內部的走向示意圖——大多數氣流撞擊鼻錐之后會直接沿鼻錐上表面向后流動，而那些不那么“聽話”的氣流可以通過鼻錐側面的S-duct入口被吸入并從鼻錐上表面的出口排溢。

????入口設計成NACA管樣式主要是因?yàn)樵撛O(shè)計能夠在兼顧氣流引入效率的同時盡可能的減小額外阻力。NACA管能夠在尖端部分的兩個邊緣（下圖中藍色區域）產生一組對向旋轉的渦流，降低該處的靜壓力，讓氣流更高效地被“抽進”S-duct內部。

????當然，為了做到這一點，NACA管入口需要基本平行于氣流方向放置，同時應該安放在邊界層相對較薄的位置。

????氣流出口的設計則要簡單許多，因?yàn)樗淖饔貌⒉粡?fù)雜——給產生的湍流一個足夠的空間排出，確保其能夠沿著鼻錐方向向駕駛艙部分流動即可。

????但值得注意的是，導管在鼻錐內部的設計也有相當?shù)闹v究，因?yàn)楸清F必須在內部開了S-duct之后還能通過FIA的碰撞測試，這給工程師們就增加了不少麻煩，或許這正是中小車隊實裝這一技術的時間比其他大車隊晚那么多的原因之一。
