光通信行業中光纜施工和維護的工作逐漸增加，促使各種光纖工具的需求量上升，市面上常見的光纖工具有光纖剝線鉗、光纜剝皮器、光纜切割剪等，種類繁多，各種工具的用途也各不相同，您真的熟悉它們嗎？了解什么時候用什么樣的光纖工具嗎？

一、光纖剝線鉗

光纖剝線鉗是一種用來剝離緊包光纖的光纖工具，一般用于熔接光纖時將緊包光纖剝離開。

現如今市面上有三種常見的光纖剝線鉗：

第一種是FTTH光纜剝線鉗；

第二種是三孔光纖剝線鉗；

第三種是CFS-2光纖剝線鉗；

FTTH光纜剝線鉗顧名思義是專用于FTTH光纖到戶的光纖剝線鉗，其體積小、重量輕、操作簡單、切口平整、攜帶便捷；三孔光纖剝線鉗采用了三孔分段式剝線設計，無需調校即可使用，并且可在保證不傷及光纖的情況下快速準確的剝離2-3mm、900μm到250μm和250μm到125μm的光纖；CFS-2光纖剝線鉗用于剝離125μm光纖的250μm涂覆層，同時第二個孔可剝離尾纖外護層。

二、光纜切割剪

光纜切割剪是一種用來剪切光纜中芳綸絲的光纖工具，其刀刃采用高碳鋼材料，鋒利堅韌，可輕松剪切光纜中的芳綸絲，一般用于光纜熔接工作中，與光纖剝線鉗或光纖剝線器搭配使用，那么如何使用光纜切割剪剪切芳綸絲呢？只需三步驟：

首先，使用光纖剝線鉗剝開光纖外護皮；然后將剝離的光纖外護皮取下；最后使用光纜切割剪將裸露在外的芳綸絲剪切下即可。

三、光纜剝皮器

光纜剝皮器是一種可縱向切割和環繞切割直徑大于等于25mm圓纜絕緣層的光纖工具，由于光纜剝皮器可完整剝離各種絕緣層（例如電纜外護套、光纜松套管等），且其切割深度可調節，切割深度最高達5mm，一般可用于通信電纜、低壓電纜（PVC絕緣層）、中壓電纜（PVC絕緣層）或光纜等其他圓形光纜的絕緣層切割。具體的切割方式如下：

操作人員一只手握住電纜，同時用大拇指按壓住光纜剝皮器，另一只手握住光纜剝皮器手柄，以拇指為導向向任意方向進行切割即可。

四、光纖工具的選擇

根據上述對光纖剝線鉗、光纜切割剪、光纜剝皮器三種光纖工具的詳細介紹，相信您應該很清什么時候用什么光纖工具進行操作：

1．在光纖熔接時選擇光纖剝線鉗將其緊包光纖剝離；

2．在光纖熔接時選擇光纜切割剪將光纜中的芳綸絲剪掉；

3．在室外光纜割接和電纜切割時選擇光纜剝皮器將其中心松套管、PE/PVC外護套等絕緣層剝離開。

網線工具是找出網絡故障點、解決網線故障等網絡管理的必備工具，那網絡管理員一般需要自備哪些應手的硬件工具呢？接下來，本文將主要為大家介紹網線管理常用工具：剝線刀、打線刀、網絡線纜測試儀、電纜測試儀/查線儀與地下線纜探測器。

一、剝線刀

1、什么是可調剝線刀與便攜式小剝線刀

可調剝線刀，外形小巧精美，刀片切線深度可調，方便剝離不同規格的線纜，如扁平線、細圓線和網線等，自帶安全鎖扣，且收納方便安全，是用于切線和剝線的專業工具。

便攜式小剝線刀是一種在準備安裝插頭或梯形插座的過程中，拆除網絡線纜、電話線或UTP/STP雙絞線等周圍的保護外套的工具。能幫助用戶加快執行光纖網絡維護工作的過程，并避免過多的網絡停機時間。

二、打線工具

1、什么是打線工具

打線工具也稱之為克隆工具，是一款電信和網絡技術工人的小型手工工具。一般用于將線纜插入打線端、接線板、Keystone模塊、表面安裝盒的絕緣置換連接器上。打線工具適用所有110Connect終端的行業標準，可用于110Connect和SL系列模塊插座和其他110式終端，是綜合布線的專業打線工具。

2、打線工具的使用方法

①將線序排列后把打線刀放到打線位置。

②用力下壓打線刀并將打線刀切線口朝外切斷多余線纜。

③完成。

④連接110連接器等終端設備。

三、網絡線纜測試儀

1、什么是網絡線纜測試儀

網絡線纜測試儀包括主機和輔機，主要用于檢測網絡、線路遠程檢測與同軸電纜測試，功能較強、實用方便。其采用的自動掃描方式，能快速進行測試，同時采用了符合人體工程學流線型外形設計，與防摔、防光設計，線條流暢簡潔，更符合施工現場。

2、網絡線纜測試儀的使用方法

（1）二合一多功能測試儀使用方法

①打開主機的電源開關，主機的指示燈亮起，即可自動掃描測試。測試結果1-8按順序跳，即說明網線導通。

②對雙絞線1、2、3、4、5、6、7、8、G各線對逐根（對）測試，并可區別判定哪一根（對）錯線，短路和開路。

（2）若接線正常，則會按下述情況顯示

①若是進行網線測試，則正常情況下1-8號指示燈依次閃爍。

②若是進行電話線測試，則3-4號指示燈依次閃爍為正常情況。

（3）若接線不正常，則會按下述情況顯示

①當有一根網線如3號線短路，則主測試儀和遠程測試端3號燈飾都不亮。

②當有幾條線不通，則幾條線都不亮，當網線少于2根線連通時，燈都不亮

③當兩頭網線亂序，例2、4線亂序，則顯示如下：

主測試器不變：1-2-3-4-5-6-7-8-G

遠程測試端為：1-4-3-2-5-6-7-8-G

④當網線有2根短路時，則主測試器顯示不亮，而遠程測試端顯示短路的兩根線燈都微亮，若有3根以上（含3根）短路時，則所有短路的幾條線號的燈都不亮。

四、電纜測試儀/查線儀

1、什么是電纜測試儀/查線儀

電纜測試儀/查線儀，主要由測試器、接收器和遠端識別器三部分組成，具有線纜長度測試、尋線、對線、串繞、斷點等多種線路狀態測試功能。能夠檢查線路誤差并測量電纜長度；能作為接收器，找超五類、電話線、同軸電纜及其他電纜；能遠程識別，測試線纜與RJ45和BNC鏈接。電纜測試儀/查線儀是通信線路、綜合布線等弱點系統安裝，維護工程技術人員的實用工具。

五、如何現場情況選用工具？

相信經過對上述剝線刀/打線刀/網線測試儀/電纜測試儀/地下線纜探測器等網線工具的介紹，您已經較為清晰的了解網線工具的選擇：

1、在進行切或者剝離不同規格的線纜時選擇剝線刀；

2、在將線纜插入打線端、接線板、Keystone模塊、表面安裝盒的絕緣置換連接器上時，選擇打線刀進行操作；

3、在進行檢測網絡、線路遠程檢測與同軸電纜測試時選擇網線測試儀；

4、在進行線纜長度測試、尋線、對線、串繞、斷點等多種線路狀態測試時，選擇電纜測試儀/查線儀進行操作；

5、在定位墻壁或地下帶電線纜的路徑時選擇地下線纜探測器。隨著光纖在高速通信中的廣泛使用，高性能/可靠/穩定的光纖對網絡是至關重要的，光纖故障會嚴重影響到網絡的性能及其正常運行狀態，因此光纖檢測是一項非常重要的工作，現如今市面上光纖測試工具五花八門，例如紅光筆、光功率計、激光穩定光源、光纖顯微鏡等，面對這些光纖測試工具該如何選擇？想要知道什么時候用它們，那么必須先清楚它們是什么、有什么作用。

六、光纖測試工具

一、光纖測試工具之紅光筆

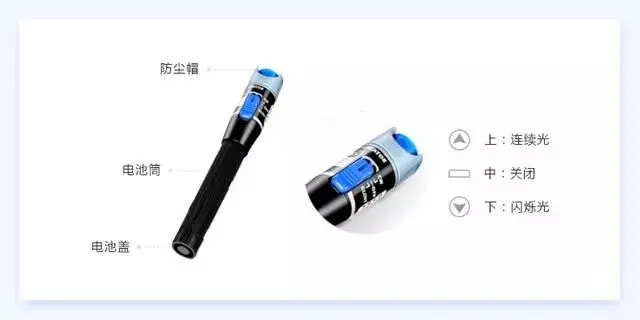

紅光筆即光纖故障檢測筆主要是用于檢測光纖的連通性以及定位光纖故障點的一種光纖測試工具，通常情況下為了避免光纖連接之后網絡無法正常運行，在連接光纖跳線之前會使用紅光筆對每根光纖跳線的連通性進行檢測，若是紅光筆恒亮則表示光纖連通性良好即可使用。另外，當光纖斷裂、彎曲等造成網絡故障時，則可使用紅光筆對光纖跳線進行檢測，可快速有效查找出故障光纖跳線，及時更換光纖跳線，網絡維護更加方便。

二、光纖測試工具之光纖顯微鏡

光纖顯微鏡是一種對光纖連接器端面污染進行檢測的光纖測試工具，其具備400倍光學放大、圖像清晰鮮明、快速、精準、高效等特點?，F(xiàn)如今市面上常見的光纖顯微鏡有兩種：一種是手持式光纖顯微鏡，另一種是臺式光纖顯微鏡；手持式光纖顯微鏡可以對FC/SC/LC光纖跳線/尾纖（公頭）的光纖連接器端面情況（如刮痕、污染、凹陷等）進行檢測，臺式光纖顯微鏡可以對MTP/MTRJ/MPO/LC/SC光纖跳線的光纖連接器端面進行檢測。

由于光纖連接器受到污染會增加光信號的衰減，降低光纖性能，甚至?xí)斐晒饫w鏈路故障，因此在連接光纖之前需要使用光纖顯微鏡對其光纖連接器端面進行檢測，若是端面有污染需對其進行清潔之后再連接，若是損壞嚴重（如端面凹陷），則需更換光纖。

三、光纖測試工具之光功率計

光功率計是一種用于測量絕對光功率和某一段光纖光功率相對損耗的光纖測試工具，通常情況下光功率計一般與穩定光源一起搭配使用可測量光纖跳線的損耗、檢驗其連續性以及檢測光纖鏈路傳輸質量，可用于光纖通信和光纖CATV、光纖實驗室測量及其他光纖測量，光功率計在光損耗測量要比OTDR精準

四、光纖測試工具之激光穩定光源

激光穩定光源是一種與光功率計搭配使用用于測量光纖功率相對損耗的光纖測試工具，由于在光纖通信中測量光纖損耗、連接損耗以及光接收靈敏度等都需要用到光源，而激光穩定光源是對光纖系統發射已知功率和波長的光源，因此在測量光纖損耗、連接損耗以及光接收靈敏度等時需使用激光穩定光源。

五、光纖測試工具的選擇

經過上述對紅光筆/光纖顯微鏡/光功率計/穩定光源等四種常見光纖測試工具的介紹，相信您已經充分了解了它們的作用，更加清楚了光纖測試工具的選擇：

1、檢測光纖的連通性及故障點定位時選擇紅光筆；

2、檢測光纖連接器端面污染時選擇光纖顯微鏡；

3、測量絕對光功率和相對損耗時選擇光功率計和激光穩定光源。
