直通式電磁閥結構特點：?

直通式電磁閥的先導控制裝置選用含碳量極低的導磁材質，經過了真空磁性處理，消除了雜質，增強了磁感應強度和透磁率，使磁軛銜鐵動作靈敏可靠。

直通式電磁脈沖閥上的節流孔、卸荷孔與脈沖閥腔匹配，通過試驗取最佳值，使電直通式磁脈沖閥在噴吹時有較大的的沖擊力和較快的開關性能并最大限度地保證了膜片有較大的抬起高度，使電磁脈沖閥單位時間的噴吹量提高。

膜片：選用高性能進口膜片，保證電磁脈沖閥長期可靠的工作。

先進的制造設備和檢測儀器來保證彈簧的質量（彈簧成份化驗分析儀等）。

（1）電磁閥的系統簡單，便接電腦，價格低謙。電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。

（2）直通式電磁閥型號多樣，用途廣泛。電磁閥雖有先天不足，優點仍十分突出，所以就設計成多種多樣的產品，滿足各種不同的需求，用途極為廣泛。電磁閥技術的進步也都是圍繞著如何克服先天不足，如何更好地發揮固有優勢而展開

（3）直通式電磁閥外漏堵絕，內漏易控，使用安全。內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；唯有電磁閥是用電磁力作用于密封在電動調節閥隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電動閥力矩控制不易，容易產生內漏，甚至拉斷閥桿頭部；電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。
（4）直通式電磁閥調節精度受限，適用介質受限。電磁閥通常只有開關兩種狀態，閥芯只能處于兩個極限位置，不能連續調節，（力圖突破的新構思不少，但還都處于試驗試用階段）所以調節精度還受到一定限制。

一.直通式電磁脈沖閥安裝參考尺寸：

直動式電磁閥是一種不需要壓力啟動（零壓?jiǎn)?dòng)）的電磁閥，常適用于小口徑、低壓力或真空情況下的管道中，并且響應速度非?？?，動作時間很短，對于啟閉頻率比較高或要求快速關斷的場合，都特別適合選用直動式電磁閥。

直動式電磁閥，通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開;斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

它是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開;斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。

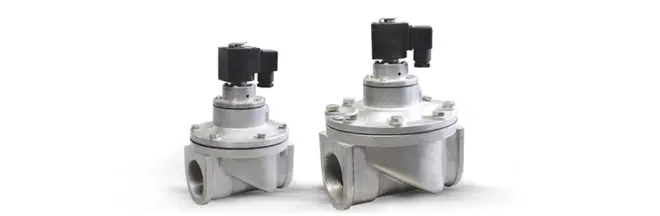

直通式電磁脈沖閥，其進氣口與出氣口的中心線在同一直線上，進氣口與分氣箱連接，出氣口與噴吹管連接。直通式電磁脈沖閥氣腔大、噴吹量大、安裝方便、清灰效果好。

不同形式的電磁脈沖閥原理與特點介紹

（1）直角式電磁脈沖閥

特點：在真空、負壓、零壓時能正常工作，但通徑一般不超過25mm。

原理：通電時，電磁線圈產生電磁力把關閉件從閥座上提起，閥門打開；斷電時，電磁力消失，彈簧把關閉件壓在閥座上，閥門關閉。

（2）先導式電磁閥

特點：流體壓力范圍上限較高，可任意安裝（需定制）但達到流體壓差條件。

原理：通電時，電磁力把先導孔打開，上腔室壓力迅速下降，在關閉件周圍形成上低下高的壓差，流體壓力推動關閉件向上移動，閥門打開；斷電時，彈簧力把先導孔關閉，入口壓力通過旁通孔迅速腔室在關閥件周圍形成下低上高的壓差，流體壓力推動關閉件向下移動，關閉閥門。

（3）分步直動式電磁閥

特點：在零壓差或真空、高壓時亦能工作，但功率較大，要求水平安裝。

原理：它是一種直動和先導式相結合的原理，當入口與出入口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出入口達到啟動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向下移動，使閥門關閉。
