上效果圖

思路就是利用heightfield_project節點，將mesh轉化成地形。

一、制作mesh

drawcurve節點，設置在ZX平面上繪制曲線。

Maximum Segments是設置點之間的距離，這里取消掉。勾選上Curve U Attribute,代表使用這個參數。

attribremap節點將上一步開啟的參數curveu，重映射到曲線所示“Hill”模式。

然后運用polywire繪制出mesh，將Wire Radius參數設置為100*@curveu，相當于將hill曲線放大100倍，作為這個值輸入，得到這個頭尾瘦小的效果。

方法二

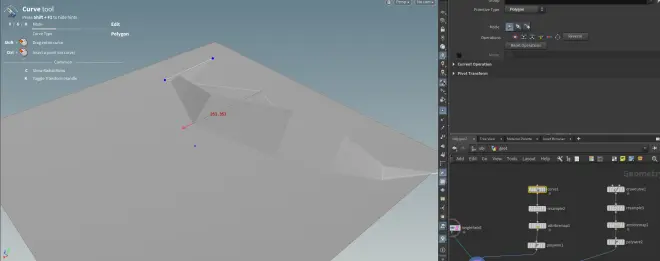

用curve節點，畫出曲線。后面可以直接調整曲線節點的位置來控制山脊。

二、制作地形

將地形和mesh結合后，用resample節點重采樣，將1000*1000的分辨率改為2048，如圖設置就行。

后續就用noise節點改變一下地形的起伏，用feature結合blur平滑一下山脊和地面的接觸位置。最后在erode腐蝕一下。
