某日，某魚上有鍵友發來消息，問我能不能做這樣配列的鍵盤，隨之發來一張他自己畫的配列圖，是類似Ergo的一種配列，兩個大方塊鍵做成大旋鈕。

做當然能做了，哈哈

搞起！

要求的功能就是，按鍵、旋鈕、RGB、熱插拔。至于PCB，考慮到價格因素，只做一個的話，還是別考慮了……（主要我也不會畫PCB……）

找老哥要來他這個配列的JOSN文件，他也是在http://www.keyboard-layout-editor.com/上編輯的，所以直接就可以拿來用了！懂行的老哥就是招人喜歡！哈哈哈

過程跟之前編輯QMK固件的過程沒什么區別。大概說下流程，具體過程可以看看我以前發的那些帖子。

把老哥傳過來的JOSN文件上傳，然后復制鍵位代碼。

然后粘貼到https://kbfirmware.com/上，點擊導入。

導入以后，網頁計算的布線是8*8，自己調整了一下，6*7就可以滿足要求了，節省了3個針腳。

根據開發板的情況修改一下針腳，這里使用的是TEENSY 2.0開發板，雖然貴點，但是刷機方便??！

鍵值大概寫了下，后面老哥說要自己編輯按鍵，所以就不深究了。只是加了個鍵層用來修改RGB燈光。

最后到SETTINGS上下載個JOSN留著備用。到COMPLIE下載個ZIP。

來到QMK中的鍵盤文件夾，復制MAK01文件夾，改名為甲方大爺?shù)拿帧瓌e問我MAK01從哪里來……看之前的文章……

把LJ_lift中的兩個名為MAK01的文件改下名字。

之前下載的那個ZIP解壓縮后，會有一個KB文件夾。

把KB文件夾和LJ_lift文件夾添加到ATOM中，方便編輯。

打開LJ_lift.h，從kb.h中復制鍵值過來，然后保存關閉。

打開LJ_lift.c，修改里面的mak01.h為LJ_lift.h，保存關閉。

打開LJ_lift中的rules.mk，把關閉OLED功能。保存關閉。

打開config.h，修改設備信息成甲方大爺?shù)拿?。把針腳設置從KB那邊的同名文件中復制過來。

修改旋鈕編碼器代碼，由于這次要做兩個旋鈕，所以編碼與之前不太一樣。QMK官網給出的示例有些容易讓人無解（至少對于我這種小白來說，是這樣……），查了不少資料以后才明白，要把兩個編碼器的A腳對應的兩個針腳寫到一起，然后兩個B腳對應的針腳寫到一起，如果是3個或者更多旋鈕，也是依照這個規律，所有A腳寫到一起，所有B腳寫到一起。

根據實際使用的RGB數量修改數值。指定一個RGB信號針腳。

保存關閉。

打開兩個keymap.c，復制KB文件中的鍵值代碼過來，只復制前兩個鍵層的就好，第二個鍵層要注意，最后是沒有逗號的。

從QMK官網復制雙旋鈕的代碼過來，根據需要修改一下鍵值。這里我先設置一個為音量，一個問上下鍵。

把KB那邊的關于LED指示燈的代碼復制過來。

保存關閉。

至此，固件代碼編輯完成，很簡單的感覺有木有！？真是越做越熟練了吶……

打開沒啥意思2,，不是……打開MSYS2……輸入圖中那些字母，回車。

再輸入圖中那些字母，回車……

一大串綠綠的OK以后，固件就壓好了。

打開teensy刷寫軟件。

接上開發板，把軟件界面上的AUTO按鈕點亮，然后打開剛壓縮好的固件文件，按一下開發板上的復位鍵，固件就自動刷入開發板了。這也是為什么使用TEENSY的原因……真的比QMK那個軟件刷板子方便還穩定多了?。?！

軟件部分到此結束。

??外殼的設計，使用3DS ,MAX進行建模，軟件教程需要自學了，用到的功能不是很多，咬咬牙的話，個把月應該能學的差不多吧……

由于甲方大哥要求跟他現有的一個ERGO用的木質掌托配套，所以角度要根據木托的尺寸進行調整。

建模斷斷續續的，大概用了兩天時間吧……主要是細節問題比較糾結，加上邊做邊設計，有些時候為了好看，還要推翻重來……

為了造型更好看，將之前旋鈕的位置和2U按鍵的位置調整了一下。

老哥要的配色是上蓋銀色，下蓋半透白色。草草的渲染了幾張效果圖，大概看一下吧，畢竟不是為了賣圖……

之前做那個小鍵盤的時候，總有買家問能不能熱拔插，好吧……這次滿足你們?。?！拔吧！插吧！！

拔插件裝到上蓋，底殼做支撐，每一個拔插件都有獨立的支撐，夠硬了吧？

設計好之后，反復檢查細節，確定無誤以后，開始打印。上下蓋打印各需要12小時左右。其實這都不算什么，拆支撐才是最痛苦的……沒辦法，自己建的模，跪著也要拆完?。。?/p>

上蓋，拆完支撐，裝好熱拔插座和旋鈕編碼器。

再經過一晚的奮戰，底殼也打印好了。

雙蓋合一，還不錯，嚴絲合縫。不用返工了。

接下來當然就是喜聞樂見的飛線了。軸座和二極管都設計了專門的位置，所以飛起來還是挺方便的。

裝上typeC插座。

接上主控。

裝上燈帶。RGB燈帶用WS2812B的。

然后把燈帶接到主控上。

插上數據線，雙手合十，默念一聲：亮！

測試以后，都沒有問題。

接下來要做的，就是等旋鈕帽到貨了………………

旋鈕說到就到了，裝上旋鈕，隨便找點鍵帽臨時裝上拍點完成圖吧，請不要因此歧視垃圾包用戶……畢竟甲方大哥還等著我發貨哪…………

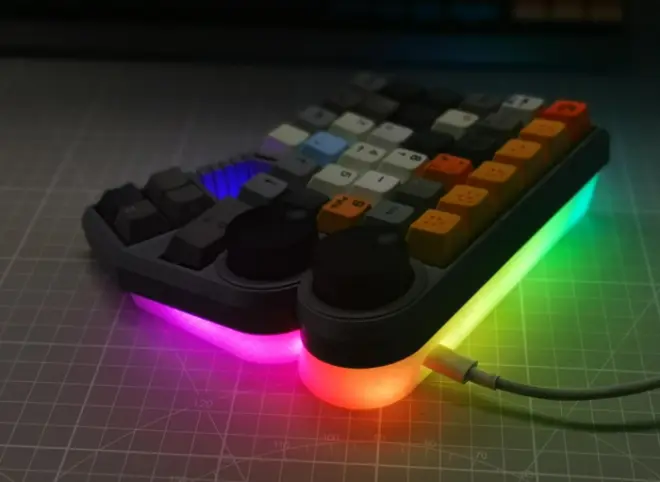

點亮燈光

最后按照慣例……上一段燈光效果的視頻吧……
