《ZM3 GTA5 導入與導出插件》技術文檔

原創教程：零貳

以下是技術文檔的目錄：

01. GTAV 導入與導出插件的準備工作：如何安裝 ZM3.1.0

02.【基礎知識】GTA V：場景層級，復合物體，幾何體模型

03. 【使用指南】ZM3《GTA V 導入與導出插件》使用指南

04.【拓展研究】GTA V：玻璃破碎數據指南 （*.cwgv 文件）

05.【擴展研究】GTA V 著色與材質，車體效果，載具燈光，貼圖等的指南

06.【擴展研究】GTA V：物理特性和碰撞體指南

寫在前言：經過前兩篇的介紹，雖然有點枯燥，但是對于理解和使用 ZM3 的插件是非常必

須。那么這一篇的翻譯，終于迎來了整個翻譯文檔的主角了！那就是《GTA V 導入與導出插

件》的使用指南！

GTA V Import/Export filter is available in ZModeler 3.1.0

03. 【使用指南】ZM3《GTA V 導入與導出插件》使用指南

原創翻譯：零貳

在 ZM3 中適當配置你的導入插件

通過閱讀第一篇《【基礎知識】GTA V：場景層級，復合物體，幾何體模型》，相信你

應當對《GTA V 導入與導出插件》有了一個大概的印象，并做了一些簡單的設置。在設置完

后，你需要重啟一次 ZM 以保存設置。接下來我詳細的分別介紹下導入插件和導出插件。

導入插件

當前版本的導入插件允許你導入載具（車輛/自行車/飛機/船只）到 ZModeler（以下簡稱 ZM），

這些載具模型文件可以借由 Open IV 從游戲文件呢導出。這些載具模型你可以在 DLC 文件包

內找到，也可以在載具文件包內找到（x64e.rpf -> levels -> gta5 -> vehicles.rpf）

另外，我建議你在開始制作前準備好以下這些貼圖文件：vehshare.ytd, vehshare_worn.ytd, vehshare_army.ytd, vehshare_truck.ytd.有些載具模型會用其

他載具上貼圖，而以上的這些貼圖文件就是通用的文件。舉例來說：Buffalo2 這輛車的內飾

貼圖同樣出現在了 vehicle_schaf_interior.ytd 和 vehicle_poltax_interior.ytd 兩個文件內。

當某一個貼圖丟失的時候，你會在 ZM 下方的事件窗口內看到一個出錯信息，但是模型的材

質和貼圖依舊會被生成。軟件會自動調取一個臨時的棋盤貼圖來代替原本的貼圖，你可以在

貼圖瀏覽窗口的“Missing”丟失群組內看到它。在這里你可以定位到丟失的貼圖，然后手動使

用“Replace”替換按鈕來加載模型原本的貼圖。

你也可以通過環境反射選項來創建不同材質，此項設置可以在“ENVMAP”選項卡里編輯。在

第一項“Texture Map”貼圖里需要選擇一張環境反射貼圖，在下圖中的面板里，游戲默認使用

的 ENV.dds。當然，你也可以選擇其他類型的環境反射貼圖，這類貼圖你可以在谷歌里輕松

搜索到，一般是球形貼圖。找到后，只需重命名為 env，保存為 dds 格式即可。（當然，也得

確保你保存的文件能被 ZM 讀取到，你可以在“Settings->Services->Textures”里添加路徑。）

這里我推薦使用深色系的環境發射貼圖，可以避免你的模型在游戲內顯得過于發亮。

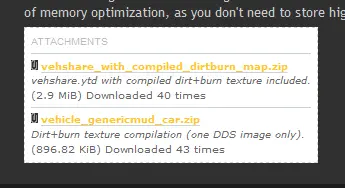

另 外 ，通過 “著色 與材質 指 南 ” ， 你應該已經下載 并 為 ZM 設 置 了 可編譯 的

vehicle_genericmud_car.dds 的圖像，或者使用我重新打包后的 vehshare.ytd 文件?！痉g注：

這個文件在我編寫的“01.GTAV 導入與導出插件的準備工作：如何安裝 ZM3.1.0

”最開始，便建議下載了?！?/p>

下圖的配置是我在導入“Buffalo2”載具時用到的配置，注意到下面的“Preload packs”預載包選

項里，我加入了一些上面提到的擴展貼圖。你也可以自己進行添加，點擊“Preload packs”，

會多出一個“Add”按鈕，點擊它就可以添加貼圖了。

注意：你可以自由選定模型導入時，預加載的貼圖數量。ZM 導入模型時，并不會從這些貼

圖包（.ytd 文件）中加載貼圖。在你編輯貼圖時，插件才會從貼圖包中自動的搜索并加貼圖。

這樣的好處是不會影響 ZM 的運行性能，也減輕了緩存的壓力。

LODs 模型細節等級部件

和 ZM2 相比，ZM3 中的場景設置和“LODs”模型細節等級部件發生了一些改變。模型被合并

在了復合體部件中，因此，一個復合體部件可以包含多個”Lods”細節部件。另外，多個“col”

碰撞體部件同樣可以被包含在一個復合體部件。這是針對 Mods 場景設置的一個全新設計，

在 ZM3 里不會再有陳舊的場景設置了。

在你導入一個模型后，你需要指定一個場景聲明來顯示出模型。打開“Structure”結構面板，

然后選擇需要查看的模型細節等級（按下 L0, L1, L2,…），或者是選擇碰撞體模型（Col），或者

是車體視覺效果（Dirt, Dust, Burn…）

下面的視頻向你簡單解釋了這些按鈕的作用

【此處視頻可在論壇帖子內觀看】

導出模型

你的 MOD 需要被創建為“model.yft”和“model_hi.yft”兩個文件，推薦是在同一個場景內進行導出保存。導出后的文件可以替換游戲原本的載具文件，也可以制作成 DLC 擴展。如果你閱

讀了《02.【基礎知識】GTA V：場景層級，復合物體，幾何體模型》，并且觀看了上

面的視頻，那么你一定也希望你的模型可以使用復合體部件包含多個模型細節等級。這是可

以的，但是強烈的不推薦針對同一個模型的高模和低模來制作多個復合體部件。技術上來說，

針對載具的高模（model_hi.yft），你只可以擁有一個 LOD（模型細節等級）文件，這點在前

一篇的一開始便有提到了。如果你一定要使用高質量的模型來作為主體模型（model.yft），

雖然這樣游戲也可以運行它，但是考慮到低配置的電腦，會造成不小的負擔。

在游戲中，如果你的設置為高細節設置，那么在路上，你將會看到載具的高模（model_hi.yft）。

但是當你離開載具一定距離后，游戲會自動調取 LOD 文件，用于減輕電腦負擔，優化性能，

而這些 LOD 文件則還是來自低模文件（model.yft）。最起碼的，包含刮傷效果，血漸效果，

玻璃破損效果的這些文件也都是來自于低模文件。另外，你在游戲內看到的動態陰影的效果，

也是在低細節模型上進行繪制的。

LOD 文件的級別按照 L0, L1, L2 這樣排列，L0 是你在游戲內看到的正常車輛，刮傷效果，血

濺效果和陰影則是在 L1 上繪制。當你遠離載具的時候，游戲又會以 L1 級別來繪制你所看到

的車輛，然后把那些效果在 L2 上進行繪制。以此類推，游戲最高支持到 L4。L0 細節最多，

L1 次之，L2 模型的細節就該進一步降低。而如果你移除了其他級別的 LOD 文件，那么游戲

就只會在 L0 和 L1 上繪制效果，而不管你與載具的距離。這樣雖然制作起來省事了，但是對

游戲的性能會造成大的負擔。

為了將你設置完成載具導出為 model_hi.yft 和 model.yft 兩個文件，你需要按下“Export”導出

按鈕，然后選擇導出的格式，或者選擇一個已有的文件進行覆蓋。接著你會看到導出選項。

大部分“*.yft”文件在導出時需要勾選“Skeletal”骨骼模式，意思是模型的部件會被合并為一個

物體。如果沒有勾選這個“Skeletal”骨骼模式，那么模型的部件會被認作為子部件，或者是在

“hierarchy”層級的樹形結構中被毀壞的部件。這種模式目前版本的 GTA V 導出插件還不支

持，所以目前，你必須勾選“Skeletal”模式。第二個非常重要的地方是，你必須注意的是“Export?

LODs”導出 Lod 文件選項。

從你當前的場景中導出 LOD 文件

推薦的設置是選擇“Autodetect”自動偵測選項，當這個選項開啟后，導出插件會：導出插件會只導出高級別的 LOD 文件。

如果你導出的文件，文件名包含有“_hi.yft”，那么導出插件會自動根據場景內模型的樹形結

構，搜尋相同名字的最高細節 LOD 文件。如果沒有找到相同的帶有“model_hi”后綴的名字，

那么會尋找以“model”為名的 LOD 文件。

簡單來說，就是當你導出載具模型為“model_hi.yft”，導出插件會以“model_hi”這名字來定位

lod 文件。而如果沒有發現相同名字的，那么插件會以“model”名字來搜尋。

導出全部的 LOD 文件，除了擁有最高細節的 LOD 文件。

當你導出載具時，保存的文件，名字內不含有“_hi.yft”，而你的場景內又有一個帶有”_hi”后

綴的 lod 文件，那么導出插件會導出所有 LOD 文件，但是不會導出這個“_hi”后綴的 LOD 文

件。

導出所有的 LOD 文件。

當你的場景內不含有帶“_hi”后綴的 LOD 文件時，那么導出插件會導出所有的 LOD 文件到

“model.yft”文件內，并以“L0, L1, L2…”這樣的級別來排列。

或者更加簡單的表示下：

model -> model.yft (L0, L1, L2...)

model -> model_hi.yft (L0)

model_hi -> model.yft (L1, L2...)

model_hi -> model_hi.yft (L0)

顯而易見，一個場景內擁有一個“model_hi”命名的 LOD 文件要比沒有它好的多。所以，建議

你最好將載具 LOD 文件都準備妥當。

為了讓你能清晰的了解導出的進程，在導出過程中，導出插件會在 ZM 下方的事件窗口內顯

示導出的過程。

當然，你也可以在導出選項的下拉列表里，手動的選擇：（1）只導出最高細節的 LOD 文件，

"Export highest lod only"；（2）導出除開最高細節的所有其他 LOD 文件，"Export all but highest"；

（3）導出所有 LOD 文件，"Export all available"。

要注意的是，當你手動選擇導出模式時，一定要確保 LOD 文件的命名與你要導出的載具文

件的命名一致。

如果出現“an error of Can not locate scene node named "model" for export ”這樣的錯誤提醒，

意思是導出插件不能在場景中定位到和你要保存的載具，具有相同名字的部件，此時可修改

部件名字，然后再次嘗試導出。

通過閱讀《玻璃破碎數據指南》，你應該清楚，必須要把”*.cwgv”文件放置在你的載具要導出

的目標文件夾內。這里給出一個建議，你可以把制作載具 MOD 所經常需要的通用類貼圖文件或者配置文件放置在同一個文件夾內，然后在 ZM 的貼圖路徑管理面板里，加入這個文件

夾路徑。接著在導出載具時，導出插件會自動的在這個文件夾里搜尋所需要的文件。

關于這個”*.cwgv”文件，它是玻璃破碎效果的數據文件，沒有它，你的載具就會出現錯誤的

破碎效果。雖然游戲本身會忽略掉這個錯誤，不影響游戲的運行，但是看起來是非常不真實

的。

當你完成所有的導出設置后，輸入你的載具名字，或者挑選已有文件進行覆蓋，接著按下

“Export”導出按鈕，導出載具。同時，檢查 ZM 的事件窗口，看下是否有錯誤信息出現。

【翻譯于 2015/8/21 2:54:30】

《GTA V 導入與導出插件》的使用指南翻譯完了，下一篇翻譯將帶來《04.玻璃破碎數據指

南》，敬請期待。
