目前賽元的燒錄工具有 SC LINK、DPT52、PRO52 三種，其中 SC LINK 支持在線燒 錄和脫機燒錄，預留了機臺接口，支持連接機臺燒錄；DPT52 支持在線燒錄，不支持脫機 燒錄和機臺燒錄；PRO52 支持在線燒錄和脫機燒錄，預留了機臺接口，支持連接機臺燒錄。 燒錄時燒錄器會給芯片供電，燒錄器在燒寫過程中會對目標芯片進行上下電，SC LINK 和 DPT52 支持外部供電燒錄，如果有外接電源，燒錄時需要手動對外接電源進行上下電，具 體的操作請查看“外部供電操作說明”。此文檔包括 SC LINK、DPT52、PRO52 的燒錄步驟 說明以及其他相關功能的燒錄說明，例如：序列號燒錄，燒錄加密功能說明等，具體內容如 下：?

SC LINK?

1.SC LINK 在線燒錄步驟；

2. SC LINK 脫機燒錄步驟；

3. SC LINK 連接機臺說明；?

4. SC LINK 序列號使用說明；?

5. SC LINK 外部供電燒錄說明；?

6. SC LINK 固件升級方法；?

DPT52?

1.?DPT52 在線燒錄步驟說明；

2. DPT52 外部供電燒錄說明；

PRO52?

1. PRO52 燒錄指示燈狀態說明；?

2. PRO52 連接機臺說明；?

3. PRO52 固件升級方法；?

4. PRO52 序列號使用說明；?

5. PRO52 數碼管顯示報錯類型說明；?

6. PRO52 轉接板型號對照；?

其他功能燒錄說明?

1. 燒錄 EEPROM 區域操作說明?

2. 燒錄加密功能說明?

3. 分區燒錄功能配置說明?

4. 硬件 CRC 燒錄說明?

5. 脫機燒錄選項說明?

6. 在 keil 中如何燒錄賽元芯片?

SC LINK?

1、SC LINK 在線燒錄步驟?

SC LINK 在線燒錄步驟如下：?

1) 將 SC LINK 與燒錄目標板的燒錄接口連接；?

2) 將 SC LINK 通過 USB 口連接至電腦，打開燒錄軟件 SOC PRO51，在“芯片選擇” 下拉列表選擇對應的 IC 型號；?

3) 點擊快捷圖標“打開”載入要燒錄的代碼文件（HEX/BIN 文件）；?

4) 在“option”選項卡配置好 IC 的 option 項；?

5) 點擊按鍵“自動燒錄”，即可執行相應的編程、校驗等操作；?

2、SC LINK 脫機燒錄步驟?

SC LINK 可以脫機燒錄，具體的脫機燒錄步驟如下：?

1) 將 SC LINK 通過 USB 口連接至電腦，打開燒錄軟件 SOC PRO51，在“芯片選擇” 下拉列表選擇對應的 IC 型號；?

2) 點擊快捷圖標“打開”載入要燒錄的代碼文件（HEX/BIN 文件）；?

3) 在“自動燒錄”區域勾選操作選項，如編程+校驗；?

4) 選擇燒錄模式：勾選“自動燒錄”為自動編程模式，不勾選為手動編程模式：?

a) 手動編程模式時需要通過按鍵觸發完成燒錄；?

b) 自動編程模式則不需要使用按鍵，SC LINK 上電后會自動完成 IC 檢測，當檢 測到芯片后便會啟動燒錄。?

5) 在“option”選項卡配置好 IC 的 option 項；?

6) 點擊快捷圖標“下載”，將代碼文件下載到 SC LINK 中；?

7) 斷開 SC LINK 的 USB 口與電腦的連接，用外部電源通過 USB 口給 SC LINK 供 電，開始燒錄。?

3、SC LINK 連接機臺說明?

機臺控制接口是為了方便用戶，使用軟件編程控制來代替手工操作，進行 IC 燒錄，以 下為 SC LINK 連接機臺說明：?

1) 請使用手動編程模式，即燒錄軟件 SOC PRO51 中下載脫機燒錄程序時候不勾選 “自動燒錄”選項。?

2) 機臺控制接口中 start 是燒錄啟動輸入通道，低電平有效。建議在給 start 啟動燒錄 后檢測 busy 接口信號有 輸出低電平后釋放對 start 的拉低操作；?

3) 對 start 輸入拉低信號后，檢測 NG 信號口和 OK 信號口以及 busy 信號口，NG 信 號口輸出低電平表示燒錄失敗，OK 信號口輸出低電平表示燒錄成功，busy 信號口 輸出低電平表示正在燒錄，同一時間必須有也只能有一個信號口輸出低，如檢測到 同時有兩個以上信號口有低電平，或者全部高電平時應停止燒錄；?

4) 機臺燒錄相關的參數設置如下： 啟動電平設置為低電平，低電平寬度設置為 100ms； Busy 電平設置為低電平，延時檢測 Busy 信號時間設置為 50ms； OK 電平設置為低電平，EOT 穩定時間設置為 4ms； NG 電平設置為低電平，OK NG 穩定時間設置為 10ms。?

4、SC LINK 序列號使用說明?

? ? ?SC LINK 序列號使用說明?

1) 序列號功能支持賽元燒錄工具 SC LINK 在脫機模式下使用，在賽元燒錄軟件 SOC PRO51 上配置好序列號設置之后，進行脫機燒錄操作，即可將序列號燒錄到芯片 中；?

2) 序列號數據低位保存在低地址，例如在0X0F10寫入32BITS序列號 0X12345678， 則 0X0F10 寫入的數 值是 0X78，0X0F11 寫入的數值是 0X56，0X0F12 寫入 的數值是 0X34，0X0F13 寫入的數值是 0X12；?

3) 序列號固定使用 4Bytes 長度，且其起始地址要求為 4 的倍數（如 0F10H、0A04H 等），否則燒錄時會報錯；?

4) 建議序列號地址設置在程序空間以外的地址，以免序列號數據覆蓋程序代碼，燒錄 后無法再做程序的校 驗操作；?

5) SC LINK 固件版本為 HW_SC LINK_V1.16 2018.10.31 以下時，序列號不支持掉 電保存，即 SC LINK 重新上電后，序列號恢復為初始設定值；SC LINK 固件版本 為 HW_SC LINK_V1.16 2018.10.31 及以上時，序列號支持掉電保存。?

5、SC LINK 外部供電燒錄說明?

? ? ?SC LINK 外部供電燒錄說明：?

1) 為防止 SC LINK 損壞，外部供電燒錄模式下請務必拔掉 SC LINK 電壓檔位選擇的 短接帽；?

2) 連接目標板與 SC LINK，此時目標板為上電狀態，SC LINK 為下電狀態；?

3) 將 SC LINK 通過 USB 線連接至電腦；?

4) 打開 SOC Pro51 軟件，配置好燒錄選項并發送燒錄命令；?

5) 當電源指示燈開始閃爍時斷開目標板電源；

6) 待電源指示燈熄滅，接通目標板電源，當電源指示燈變?yōu)槌Ａ?，即進入燒錄模式；?

7) 燒錄完成后，需要將目標板徹底斷電，保證被燒錄的 IC 已退出燒錄模式。?

6、SC LINK 固件升級方法?

? ? ?SC LINK 固件升級步驟：?

1) 到賽元網站（http://www.socmcu.com），搜索“固件”下載 SC LINK 固件；?

2) SC LINK 下電狀態按住燒錄按鍵，然后連接至電腦 USB 口，此時 SC LINK 上的 RUN 指示燈（紅光），會閃爍，表明已經進入固件升級模式；?

3) 打開 SOC Pro51 軟件，點擊“升級”菜單下的“升級固件”；?

4) 在“打開文件”對話框中找到固件文件（.iap 文件），并點擊打開；?

5) 彈出對話框顯示當前版本，及要更新的版本，點擊“確定”按鈕進行更新；?

6) 更新完成后，請斷開 SC LINK 與電腦之間的 USB 連接以退出固件升級模式；?

7) 重新上電后可正常使用。?

DPT52?

1、DPT52 在線燒錄步驟說明 DPT52 在線燒錄說明：?

1) 從 DPT52 的燒寫信號口引出燒錄排線至芯片的燒錄腳；?

2) 將 DPT52 通過 USB 線連接至電腦；?

3) 打開燒錄軟件 SOC Pro51；?

4) 在“芯片選擇”下拉列表中選擇對應的芯片型號；?

5) 點擊快捷圖標的“打開”載入要燒錄的代碼文件（.hex 文件），點擊“打開”按鈕選定 代碼文件；?

6) 根據需要設置好燒錄 option 選項；?

7) 點擊“自動燒錄”按鈕，將代碼文件及相應的設置項燒錄到芯片中；?

8) 燒錄軟件 SOC Pro51 會彈出窗口顯示操作進程，操作成功后，彈出窗口提示，燒 錄完成。

2、DPT52 外部供電燒錄說明?

DPT52 外部供電燒錄說明：?

1) 將 DPT52 通過 USB 線連接至電腦；?

2) 將 DPT52 的燒錄口通過 PIN 線連接至用戶目標板，并將燒錄線與芯片燒錄口對應 連接，確認目標板已上電；?

3) 打開 SOC Pro51 軟件，配置好燒錄選項并發送燒錄命令；?

4) 當電源指示燈開始閃爍時斷開目標板電源（若還未來得及斷電，SOC Pro51 軟件 即提示“USB 通信超時”，請更新 SOC Pro51 軟件）；?

5) 待電源指示燈熄滅，接通目標板電源，當電源指示燈變?yōu)槌Ａ粒催M(jìn)入燒錄模式；?

6) 燒錄完成后，需要將目標板徹底斷電，保證被燒錄的 IC 已退出燒錄模式。?

PRO52?

PRO52燒錄指示燈狀態說明 PRO52 燒錄指示燈狀態說明如下圖，PRO52 詳細使用說明可以查看《賽元開發量產工 具用戶手冊》，可以進入賽元官網(www.socmcu.com)搜索“使用說明”下載《賽元燒錄仿 真工具 SC LINK 使用說明》，此文檔即為《賽元開發量產工具用戶手冊》

2、PRO52 連接機臺說明?

機臺控制接口是為了方便用戶，使用軟件編程控制來代替手工操作，進行 IC 燒錄。Pro52 側面右下方的 6*2 排針接口為機臺接口，以下為 PRO52 連接機臺說明：?

1) 請使用手動編程模式，即 PC 機 SOC PRO51 軟件中下載脫機燒錄程序時候不勾 選“自動燒錄”選 項；?

2) 機臺控制接口中 KEY1/KEY2 分別是通道 1 與通道 2 的燒錄啟動輸入通道，低電 平有效。建議在給 KEY1/KEY2 啟動燒錄后檢測 BUSY 接口信號有輸出低電平后 釋放對 KEY1/KEY2 的拉低操作；?

3) 對 KEY1/KEY2 輸入拉低信號后，檢測 NG 信號口和 OK 信號口以及 BUSY 信號 口，NG 信號口 輸出低電平表示燒錄失敗，OK 信號口輸出低電平表示燒錄成功， BUSY 信號口輸出低電平表示正在燒錄，同一時間必須有也只能有一個信號口輸出 低，如檢測到同時有兩個以上信號口有低電平，或者全部高電平時應停止燒錄；?

4) Pro52 機臺燒錄相關的參數設置如下： 啟動電平設置為低電平，低電平寬度設置為 100ms； Busy 電平設置為低電平，延時檢測 Busy 信號時間設置為 50ms； OK 電平設置為低電平，EOT 穩定時間設置為 4ms； NG 電平設置為低電平，OK NG 穩定時間設置為 10ms。?

3、PRO52 固件升級方法?

PRO52 固件升級步驟：?

1) 到賽元網站（http://www.socmcu.com），搜索“固件”下載 PRO52 固件；?

2) 在掉電狀態下，撥下量產編程器 PRO52 側面的“固件更新”撥碼開關，然后連接電 腦 USB，PRO52 會自動進入固件升級模式；?

3) 打開 SOC Pro51 軟件，點擊“升級”菜單下的“升級固件”；?

4) 在“打開文件”對話框中找到固件文件（.iap 文件），并點擊打開；?

5) 彈出對話框顯示當前版本，及要更新的版本，點擊“確定”按鈕進行更新；?

6) 更新完成后，請斷開 USB 連接和電源，并將固件更新?lián)艽a開關恢復到斷開狀態（撥 上去），重新連接電源后可正常使用。

4、PRO52 序列號使用說明?

PRO52 序列號使用說明：?

1) 序列號數據低位保存在低地址，例如在 0X0F10 寫入 32BITS 序列號 0X12345678， 則 0X0F10 寫入的數值是 0X78，0X0F11 寫入的數值是 0X56，0X0F12 寫入的數 值是 0X34，0X0F13 寫入的數值是 0X12；?

2) 序列號固定使用 4Bytes 長度，且其起始地址要求為 4 的倍數（如 0F10H、0A04H 等），否則燒錄時會報錯；?

3) 建議序列號地址設置在程序空間以外的地址，以免序列號數據覆蓋程序代碼，燒錄 后無法再做程序的校驗操作；?

4) 在 PRO52 掉電時，不保存當前的序列號數值；即 PRO52 重新上電后，序列號恢 復為初始設定值。?

5、PRO52 數碼管顯示報錯類型說明?

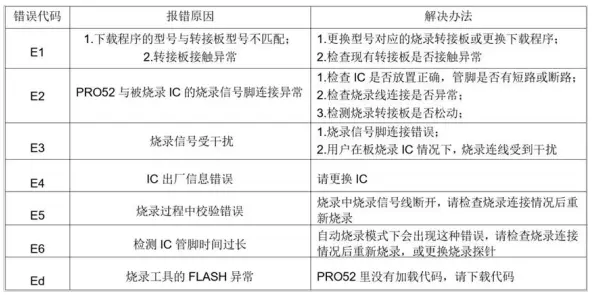

如下圖是 PRO52 數碼管顯示報錯類型說明：詳細使用說明請查看《賽元開發量產工具 用戶手冊》，下載相關文檔請進入賽元官網（www.socmcu.com）搜索“使用說明”關鍵字， 然后下載《賽元燒錄仿真工具 SC LINK 使用說明》，此文檔即為《賽元開發量產工具用 戶手冊》。

6、PRO52 轉接板型號對照?

PRO52 轉接板型號對照，請查閱《賽元開發量產工具用戶手冊》文檔中的“PRO52 轉接 板燒錄型號對照表”，下載相關文檔請進入賽元官網（www.socmcu.com）搜索“使用說 明”關鍵字，然后下載《賽元燒錄仿真工具 SC LINK 使用說明》，此文檔即為《賽元開發 量產工具用戶手冊》。?

其他功能燒錄說明?

1、燒錄 EEPROM 區域操作說明?

EEPROM 區域燒錄說明:?

1) 編程區域選擇：?

a) 如需 code 區域和 eeprom 區域同時燒錄，選擇：code+eeprom；?

b) 若僅單獨燒錄 eeprom 區域，選擇：eeprom 后續說明以 code+eeprom 為例；?

2) 選擇 EEPROM 選項卡，配置 EEPROM 起始地址，該地址決定了 EEPROM 區域 燒錄的起始地址。選擇相應的起始地址，那么燒錄到 EEPROM 區的代碼將從這個 起始地址開始依次往后寫。例如：選擇起始地址為 0x0003，那么代碼的第一個 byte 數據寫入 EEPROM 區的 0x0003 這個地址，代碼的第二 byte 數據寫入 EEPROM 區的 0x0004 這個地址，依次往后直到將代碼所有數據寫入 EEPROM 中；?

3) 若燒入 EEPROM 的代碼長度不是 4 的倍數，那么不滿 4 的倍數的地址將自動補 0；?

4) 分別載入 code 和 EEPROM 文件，其中：EEPROM 區域載入的 HEX 文件為 EEPROM 區域待燒錄文件（用戶可以通過賽元提供的示例工程“EEPROMProject” 生成）；?

5) 文件載入完成，確認代碼校驗和無誤，確認 option 無誤；?

6) 連接 SC LINK，點擊“自動燒錄”或“下載”即可。?

2、燒錄加密功燒能說明?

賽元 91F/92F/93F 系列芯片是默認加密的，無法讀取芯片中的數據，95F 系列芯片可 以通過燒錄上位機軟件設置是否加密，如果勾選了加密后芯片中的數據是無法讀取的， 如果沒有勾選加密芯片中的數據可以通過燒錄上位機軟件讀出，建議開發時不勾選加密 以便于分析問題，量產時勾選加密，詳細說明和操作方法請查看《賽元開發量產工具用 戶手冊》第 4.7“安全加密及讀取功能 ”章節；下載此文檔可以進入 賽元官網 (www.socmcu.com)搜索“使用說明”下載《賽元燒錄仿真工具 SC LINK 使用說明》此文 檔即為《賽元開發量產工具用戶手冊》；另外賽元全系列芯片均有序列號功能，用戶可 以在燒錄時靈活的將每個芯片進行編號，可以利用此功能做一些加密工作；賽元 95 系 列芯片內部均有唯一的 UniqueID，用戶可以使用 UniqueID 做更深層次的加密；

?3、分區燒錄功能配置說明?

分區燒錄功能配置說明，請查看《賽元開發量產工具用戶手冊》第 4.6“分區域燒錄功能 配置說明”章節，如需下載相關文檔請進入賽元官網（www.socmcu.com）搜索“使用說 明”關鍵字，然后下載《賽元燒錄仿真工具 SC LINK 使用說明》，此文檔即為《賽元開發 量產工具用戶手冊》。?

4、硬件 CRC 燒錄說明?

賽元 95 系列的 IC 內建的 CRC 模塊可用來實時生成程序代碼的 32 位 CRC 值，該值和 理論值比較，可監測程序區的內容是否正確。CRC 理論值不需要用戶計算，燒錄軟件會 根據載入的代碼及 Code 區域設置項自動完成計算并在燒錄時通過燒寫器將 4bytes 的 CRC32 計算結果寫入 CRC 結果存儲區，并且可以通過燒錄上位機 SOC PRO51 讀取 出來，硬件 CRC 的操作需配合 V5.00 及以上版本的 SOC Pro51、固件版本為 V2.0 及 以上的 SC LINK 使用。詳細說明和操作方法請查看《賽元開發量產工具用戶手冊》第 4.8“硬件 CRC 燒錄”章節，如需下載相關文檔請進入賽元官網（www.socmcu.com）搜 索“使用說明”關鍵字下載《賽元燒錄仿真工具 SC LINK 使用說明》。?

硬件 CRC 使用注意事項?

1) 硬件計算所得的 CRC 值是整個程序區數據（注意，這里不包括 IAP 區域?。┑?32 位 CRC 校驗值。若地址單元中有用戶上次操作后的殘留值，會導致 CRC 值與理 論值不符。（燒錄需要寫入硬件 CRC 功能時，不能勾選“查空”或者“擦除”功能，否 則寫入硬件 CRC 功能失效）；?

2) 硬件 CRC 計算范圍不包含 IAP 區域，另外 IAP 區域前的 4bytes 地址不在硬件 CRC 計算范圍內；?

3) CRC 啟動操作語句之后務必要加上至少 8 個 NOP 指令，確保 CRC 計算完成；?

4) 硬件 CRC 的計算值并沒有顯示在燒錄界面的“代碼校驗和”里，其計算結果也與代 碼校驗和里的值均不同，使用時請勿混淆。?

5、脫機燒錄選項說明?

脫機燒錄選項說明：

賽元量產燒錄器 SC LINK 和 PRO52 可以進行量產燒錄，量產燒錄 時一般都會脫離電腦，脫離電腦我們稱為脫機燒錄，脫機燒錄可以連接機臺進行燒錄， 也可以人工燒錄，賽元燒錄上位機軟件中有專門的脫機燒錄選項設置區域，脫機燒錄僅 對量產燒寫器(SC LINK/PRO52)的脫機模式有效，脫機燒錄包含 3 個設置項，如下：?

1) 自動燒錄：勾選之后燒寫器會自動檢測 IC，一旦檢測到芯片就開始燒寫，無需人 工按鍵觸發燒寫操作；?

2) 單通道：僅對 PRO52 有效，勾選之后 PRO52 脫機燒錄時僅通道 1 可用；?

3) CRC Checksum：僅對 PRO52 有效，勾選與否會影響到 PRO52 數碼管顯示的校 驗和； 詳細說明和操作方法請查看“賽元開發量產工具用戶手冊”第 4.9“脫機燒錄選項勾選”章 節，下載相關文檔請進入賽元官網（www.socmcu.com）搜索“使用說明”關鍵字，然后 下載《賽元燒錄仿真工具 SC LINK 使用說明》，此文檔即為《賽元開發量產工具用戶手 冊》。?

6、在 keil 中如何進行燒錄賽元芯片?

在 keil 軟件中進行燒錄需要安裝賽元 keil 插件，在賽元官網（www.socmcu.com）搜索” 插件“，即可進行下載，安裝時 keil 插件會自動檢索 keil 編譯器安裝目錄，將插件安裝 在 keil 對應目錄下；安裝好以后打開 keil 軟件，執行如下操作：

1) 打開 Keil 工程文件，點擊快捷圖標“Target Option”，在“Target Option”界面中選擇 “Utilities”，在“Use Target Driver for Flash Programming”中選擇“SinOne Chip Debug Driver”， 在點擊“Settings”，進入“燒錄 Option 信息界面”;?

2) 進行燒錄 Option 信息配置。?

a) 芯片選擇：選擇預燒錄或仿真的 IC 名稱。?

b) 燒錄設置：可選擇進行的自動燒錄，包括擦除，編程，校驗。?

c) 燒錄選項：根據需要設置的 Code Option 選項。?

d) 升級：用于庫文件的升級。?

e) 幫助：版本的相關信息。?

注意：如果芯片選擇中未查找到需要的 IC 型號，需要點擊升級，進行 MCU 庫升級?

3) 點擊 keil 軟件中的“編譯”按鈕，編譯通過后，點擊”LOAD“按鈕進行下載； 注意下載前需要先將燒錄器與芯片連接好
