一、投影原理和三視圖

(1) 投影的基本知識
a. 中心投影:光源是從投射中心發出.

b. 正投影:當投影光線互相平行,并與投影面垂直時,物體在投影面上所得的投影,叫正投影.

(2) 三視圖由物體的三個主要投影組成的視圖，能夠正確反映物體長、寬、高尺寸的?正投影工程圖（主視圖，俯視圖，左視圖三個 基本視圖）為三視圖，這是工程界一種對物體幾何形狀約定俗成的抽象表達方式。

a. 主視圖要選擇反映物體特征最明顯的方向作為主視圖的投影方向.

b. 俯視圖

c. 左視圖

d. 展開投影面總結出投影規律為:?

1.主,俯視圖:長對正??

2.主,左視圖:高平齊. ?

3.俯,左視圖:寬相等

簡單概括為: 長對正,高平齊,寬相等

e. 物體上的平面和直線的投影特性

i. 與投影面傾斜—收縮性 ??

ii. 與投影面垂直—積聚性 ??

iii. 與投影面平行—真實性

二、零件的各種表達方法

表達零件外形方法有如下幾種:

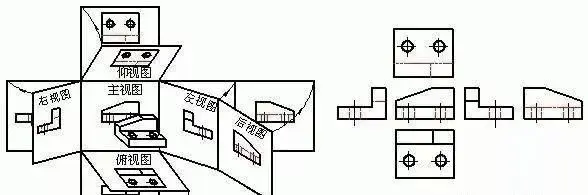

(1) 基本視圖主視圖,俯視圖,左視圖,右視圖,仰視圖,后視圖.基本視圖在一張圖紙上放置,如按基本視圖的展開位置放置,各視圖名稱一律不加標注,否則應在視圖的上方標出視圖名稱“X向”,并在相應的視圖附近用箭頭指名投影方向,并注上同樣的字母.

(2) 斜視圖當零件的表面與投影面傾斜時,附加一與零件表面平行的輔助投影面并進行投影所得視圖叫斜視圖.

(3) 局部視圖將零件的某一部分向基本投影面投影所得視圖稱局部視圖.

(4) 旋轉視圖當零件的傾斜部分具有明顯的回轉軸線時,可假想將該傾斜部分旋轉到與某一選定的基本投影面平行后再向該投影面投影.

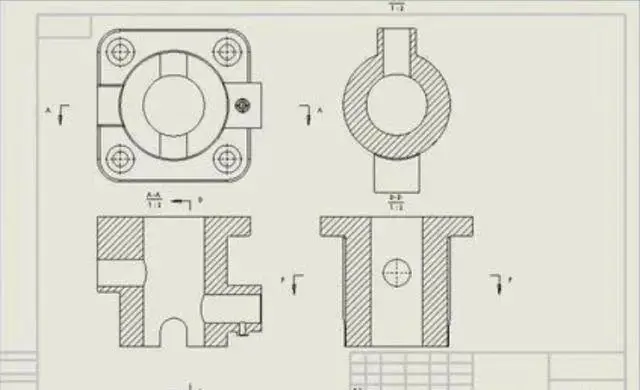

(5) 剖視圖零件內部結構復雜,視圖中虛線也將增多,不利看圖,假想用剖切面剖開機件,移去剖切部分后投影.

a. 半剖視圖:用于表達物體有對稱平面的外形與內部結構(以對稱線分界)

b. 局部剖視圖:用于表達物體局部內形并保留物體的大部分外形(局部的剖切).

c. 階梯剖切:幾個平行的剖平面,作階梯剖切.

(6) 重合剖面用于表達物體局部結構的斷面形狀

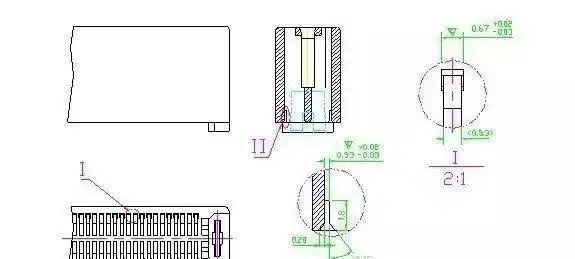

(7) 局部放大圖

三、制圖基本步驟

(1) 確定圖幅及作圖比例 (產品大小及結構) ;

(2) 按規定尺寸要求打好邊框;

(3) 視圖規劃:根據產品大小及結構復雜性,規劃視圖分布,特別是剖視圖的數量及分布,技術要求位置,并留出標題欄的空間;

(4) 產品分析及繪圖;

(5) 尺寸標注;
