概述

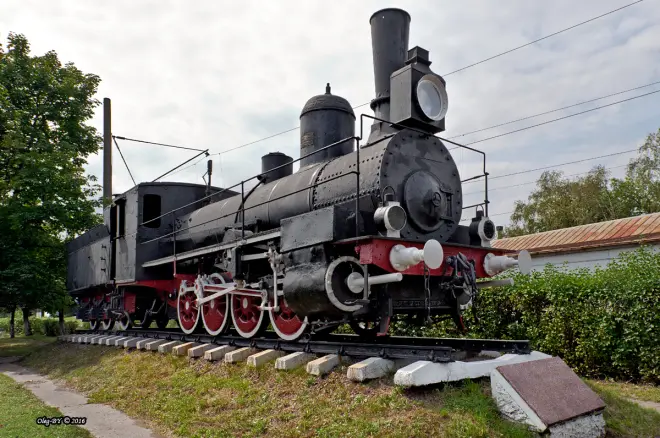

О型蒸汽機車家族，是先后由俄羅斯帝國鐵道部以及蘇聯鐵道人民委員會/部運用的一款干線貨運蒸汽機車。

從1890年到1915年，數量將近9000臺不同分支型號的О型蒸汽機車制造出廠，成為十月革*命前俄羅斯帝國鐵道部蒸汽機車序列中數量最多的車型。蘇聯鐵道人民委員會/部訂購E型蒸汽機車家族后，О型蒸汽機車家族成為數量第二大的蒸汽機車車型。

O型蒸汽機車大致有兩種分支型號，使用戴維·喬伊⑴式閥動裝置的機車被命名為Od型，而使用埃吉德·華爾沙特⑵式閥動裝置的機車則被命名為Ov型。

初代Od型（Од）——39型、40型

1890年，科洛姆納工廠為弗拉季高加索鐵路公司制造了10臺39型蒸汽機車，此型蒸汽機車的鍋爐壓力為11 kgf /cm2。隨后，科洛姆納工廠對39型蒸汽機車的設計進行了較小的更改，從而推出40型蒸汽機車。1891年到1892年間，科洛姆納工廠制造了48臺40型蒸汽機車，其中28臺交付莫斯科-下諾夫哥羅德鐵路公司。

由于蒸汽機車的牽引力與動輪直徑成反比（即直徑越小，牽引力越大），因此在1892年，科洛姆納工廠為弗拉季高加索鐵路公司制造了20臺動輪直徑為1150 mm的Od型蒸汽機車。

二代Od型（Од）——“1893年型”

1893年到1899年，科洛姆納、布良斯克、沃特金斯克、亨舍爾等工廠為俄羅斯帝國鐵道部和私營鐵路運營商共計制造1373臺“1893年型”O(jiān)d型蒸汽機車?！?893年型”O(jiān)d型蒸汽機車的主要特征在于低壓汽缸的直徑從710 mm增加到730 mm。

三代Od型（Од）——“1897年型”

根據“1893年型”O(jiān)d型蒸汽機車在實際運行中的經驗教訓，科洛姆納工廠對“1893年型”O(jiān)d型蒸汽機車的設計進行約99項更改，其中改進細節包括將動輪直徑從1150 mm增加到1200 mm、鍋爐壓力從11 kgf /cm2增加到11.5 kgf /cm2等。

1897年到1903年，科洛姆納、布良斯克、沃特金斯克、盧甘斯克等工廠為俄羅斯帝國鐵道部和私營鐵路運營商共計制造3172臺“1897年型”O(jiān)d型蒸汽機車。

Ol型（Ол）

在工程師Yu·V·羅蒙諾索夫的建議下，到1916年，總共有194臺Od型蒸汽機車的戴維·喬伊式閥動裝置進行了改進，并改名為Ol型，但是改進并沒有帶來明顯的結果。

初代Ov型（Ов）——66型

由于Od型蒸汽機車的戴維·喬伊式閥動裝置無法令人滿意，因此，科洛姆納工廠于1899年制造了2臺使用埃吉德·華爾沙特式閥動裝置的初代Ov型蒸汽機車（工廠代號為66型）。

與Od型蒸汽機車相比，這2臺初代Ov型蒸汽機車的動輪直徑（1200 mm）、軸距（3890 mm）和鍋爐壓力（11.5 kgf/cm2）保持不變。復合式汽缸的直徑增加到510 mm和740 mm（分別對應高壓和低壓），鍋爐的總傳熱面積從152.6 m2降低到144.4 m2。

2臺初代Ov型蒸汽機車交付位于烏克蘭境內的西南鐵路公司，編為Ks-301號和Ks-302號。

二代Ov型（Ов）——“1901年型”、“1904年型”及“1905年型”

在初代Ov型蒸汽機車的基礎上，科洛姆納、布良斯克、沃特金斯克、盧甘斯克等工廠于1901年起制造“1901年型”O(jiān)v型蒸汽機車，到1905年時共計制造2248臺。

在制造期間，“1901年型”O(jiān)v型蒸汽機車的設計又進行了一些更改，鍋爐壓力升至12 kgf/cm2。重新設計的Ov型蒸汽機車被定型為“1904年型”，并于1905年到1907年間共計制造1930臺。

1908年到1915年間，上述工廠制造了190臺功率更大、速度更快的“1905年型”O(jiān)v型蒸汽機車。1925年到1928年間，盧甘斯克十月革*命工廠為蘇聯工業鐵路制造了72臺Ov型蒸汽機車，編為Ov-8001號和Ov-8072號。至此，O型蒸汽機車家族數量達到9063臺！

設計

• 鍋爐

在O型蒸汽機車的鍋爐頂部，有一個汽包，其高度為1050 mm，內徑為712 mm。其前面為砂箱。各種分支車型蒸汽機車的煙管的長度為4660 mm，內徑為46/51 mm。

不同分支車型蒸汽機車的煙管的直徑和數量明顯不同：普季羅夫工廠在1907年生產的O型蒸汽機車有一根直徑為300/321 mm的煙管，而索爾莫沃工廠于1908年制造的蒸汽機車有19根直徑為115/127 mm的過熱管。1915年之后，當O型蒸汽機車配備過熱器時，在鍋爐上安裝了18根（后來增加至21根）直徑為115/113 mm的過熱管。

• 氣缸

在大多數O型蒸汽機車上 ，安裝了復合式雙氣缸（Oo型和Op型蒸汽機車則安裝了飽和式雙氣缸）。來自鍋爐的蒸汽首先進入機車右側的高壓氣缸（直徑 490~510 mm），然后再入機車左側的低壓氣缸（直徑710~730 mm）。當蒸汽機車配備過熱器時，原有的復合式雙氣缸被飽和式雙氣缸所取代（Och型蒸汽機車上的復合式雙氣缸保持不變）。

現代化改造——Op型（Оп）

在1915年，Ov型蒸汽機車開始配備過熱器。在Ov型蒸汽機車上，用一臺直徑為540 mm的飽和式雙氣缸代替了原有的復合式雙氣缸，使蒸發面積降低132.5 m2，而過熱器的過熱面積為27 m2，鍋爐壓力為12 kgf/cm2。改造后的Ov型蒸汽機車改稱為Op型——“p”取俄語單詞пароперегревом，即“過熱化改造”之意。

自1933年起，蘇聯鐵道人民委員會對Op型蒸汽機車進行進一步改造時，使用了直徑為500 mm的飽和式雙氣缸，蒸發面積降低到126.9 m2，而過熱器的過熱面積增到41.1 m2，鍋爐壓力增加到14 kgf /cm2。

現代化改造——Och型（Оч）

波蘭鐵路工程師阿爾伯特·塞科肖特⑶于1911年提出，在復合式雙汽缸蒸汽機車安裝過熱器，在理論上能節省更多成本。在1926年到1927年間，蘇聯鐵道人民委員會在一些Ov型蒸汽機車安裝過熱器，但原有的復合式雙氣缸保留。

改造后的Ov型蒸汽機車改稱為Och型——“ch”取阿爾伯特·塞科肖特本人的俄語姓氏“Чечотта”。其鍋爐參數與自1915年以來更改為Op型蒸汽機車的鍋爐參數相同。與Op型蒸汽機車相比，Och型蒸汽機車的燃料節省率約為6-8％，但很難維護。

現代化改造——Okr型和Oman型（Окр и Оман）

1931年到1934年間，各機務段在對Ov型和Op型蒸汽機車進行大修的前夕，準備了大批帶圓形閥芯的新式飽和式雙氣缸。但是由于當時大多數O型蒸汽機車都已轉為調車機車，不再需要使用過熱蒸汽，因此改造很快就停止了。但是為了確保準備好的新式氣缸不致浪費，1935年，鐵道人民委員會指示各路局，將新式氣缸放在Ov蒸汽機車上，以便于為應對需求而更換合適的氣缸。這種機車被定型為Okr型——“kr”取俄語詞組“круглыми золотниками”，即“圓形閥芯”之意。

此外，鐵道人民委員會還指示各路局，當將Ov型蒸汽機車上的復合式雙氣缸替換為帶圓形閥芯的飽和式雙氣缸，而不要安裝過熱器。這種改造后的用于調車作業的機車，被定型為Oman型——“man”取俄語單詞“маневровые”，即“調車型”之意。

現代化改造——Ou型（Оу）

1923年，數十臺Ov型蒸汽機車安裝了新的鍋爐，壓力升至14 kgf/cm2。 經過這種改造的蒸汽機車被定型為Ou型——“u”取俄語單詞“усиленные”，即“增強型”之意。

技術數據表

（未完待續）

注釋

⑴英語：David Joy（1825年3月3日~1903年），英國鐵路機車和輪機工程師。

⑵荷蘭語：Egide Walschaerts（1820年1月21日~1901年2月18日），比利時機械工程師。

⑶波蘭語：Albert Czeczott；俄語：Альберт Оттонович Чечотт（1873年4月11日~1955年11月3日），俄羅斯和波蘭的鐵路工程師。
