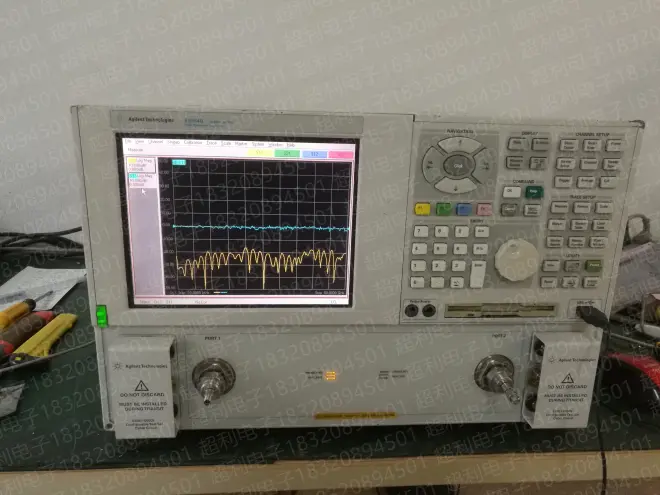

安捷倫E8362B? E8362C網絡分析儀

產品概覽
Agilent E8362C 網絡分析儀提供通用網絡分析，可選軟件和/或硬件可根據您的應用進行定制 - 例如多端口、脈沖射頻等

。Agilent E8362C 網絡分析儀具有無限數量的顯示窗口，可以是調整大小和重新排列，以及每個窗口最多 24 個活動軌跡和 24 個內存軌跡。格式包括：對數或線性幅度、SWR、相位、群延遲、實部和虛部、史密斯圓圖、極坐標 每條跡線十個獨立標記，包括增量標記操作的參考標記，以及對數或線性幅度、相位、實部、虛部、駐波比、延遲、R + jX 和 G + jB 格式。使用 Agilent E8362C 網絡分析儀，您可以定義顯示在顯示屏上的測試限制線，用于通過/不通過測試線性、CW（單頻）、功率或分段掃描。

Agilent E8362C 網絡分析儀的其他特性和規格包括：
10 MHz 至 20 GHz

123 dB 動態范圍和
TRL/LRM 校準、晶圓上、夾具內、波導和天線測量
混頻器轉換損耗、回波損耗、隔離度和絕對群延遲
放大器增益壓縮、諧波、IMD 和脈沖?

E8362C PNA 系列微波網絡分析儀,10 MHz 至20 GHz 詳細：主要技術指標 ????? 123 dB 的動態范圍和<0.006 dB 的跡線噪聲 ????? <26 微秒/點的測量速度，32 個通道，20001 個測量點 ????? 支持TRL/LRM 校準，提供晶圓、夾具、波導和天線測量 ????? 混頻器變頻損耗、回波損耗、隔離和群延遲 ????? 放大器增益壓縮、諧波、IMD 和脈沖射頻 描述 可進行通用網絡分析，并可使用可選的軟件和/或硬件定制分析解決方案，以滿足您的應用需求（例如多端口、脈沖射頻等）。 Agilent E8362C特色與規格： ?頻率范圍10 MHz - 20 GHz的 123 dB的動態范圍和<0.006 dB的跡線噪聲 <26微秒/點的測量速度，32個通道，20,001點支持 TRL / LRM校準，晶圓，夾具，波導，和天線測量 混頻器轉換損耗，回波損耗，隔離和群時延 ?放大器增益壓縮，諧波，IMD，和脈沖射頻 頻率精度+ / - 1ppm的 頻率分辨率1 Hz? 輸出功率范圍-25分貝至+ 2 DB - 25 dB到-10 dB? ?輸出分辨率0.01分貝 ?型微波元網絡分析儀 主要特性與技術指標： ?123 dB 的動態范圍和<0.006 dB 的跡線噪聲 ?<26 微秒/點的測量速度，32 個通道，20001 個測量點 ?支持TRL/LRM 校準，提供晶圓、夾具、波導和天線測量 ?混頻器變頻損耗、回波損耗、隔離和群延遲 ?放大器增益壓縮、諧波、IMD 和脈沖射頻 Agilent E8362C描述： 可進行通用網絡分析，并可使用可選的軟件和/或硬件定制分析解決方案， 以滿足您的應用需求（例如多端口、脈沖射頻等）。

選項： E8362C-010添加時間域功能 E8362C-014可配置的測試集甲板 E8362C-016接收器衰減器添加 E8362C-080頻率偏移 E8362C-081參考接收機開關 E8362C-082標量校準變頻器測量 E8362C-083頻率轉換器的測量應用軟件 E8362C-084嵌入式LO測量 E8362C-1A7 ISO 17025標準校準 E8362C-1CM機架安裝套件，安裝，無需處理 E8362C-1CP機架安裝套件安裝與處理 E8362C-301應用為使用標準CalPods的 為與溫度特征CalPods使用的E8362C-302應用 E8362C-550添加4端口測量應用軟件 E8362C-551增加了N端口校準測量 E8362C-897內置安捷倫包容性的校準性能測試軟件，許可證 E8362C-898內置的性能測試軟件，對符合標準的校準，許可證 E8362C-A6J符合ANSI Z540校準 E8362C-UK6商業校準證書的測試數據 E8362C-UNL與偏置T型擴展功率范圍
