上期我們復習了體心立方晶胞（BCC）的知識點，本期講解上海交通大學版《材料科學基礎》第2章內容：固體結構，典型金屬的晶體結構——密排六方晶胞（HCP）。

01原子結構

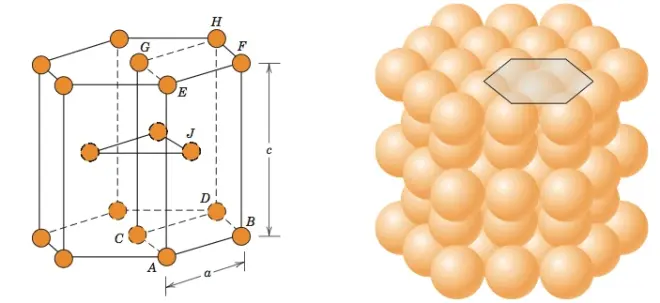

HCP，即密排六方晶格（Hexagonal Close Packed），是晶體結構的一種，其原子結構如圖1所示

02 原子數

如圖2所示，上下兩面共計12個原子，每個原子的1/6屬于該晶胞，上下兩面面心處的原子的1/2屬于該晶胞，在c/2處有一個原子面，中間有3個原子，將上頂面分成6個三角形，每隔一個三角形下對應著一個原子，這三個原子完全屬于該晶胞。原子數為：

03 原子半徑

上下面頂點上相鄰的原子相切，如圖3所示，A,B原子，故原子半徑為a/2

04配位數

如圖2所示，以上頂面面心處原子13為例，該面上的六個原子1~6以及c/2處的三個原子15~17，再加上該面上方晶胞c/2出的三個原子與該原子距離最近且距離相等，因此，配位數為12。

05致密度

06間隙

由于HCP與FCC配位數致密度均相同，因此間隙大小相同，但間隙個數不同，則有：

07堆垛方式

對于密排六方結構而言，原子之間彼此緊密接觸的平面是其底面,為了獲得最緊密的排列，第二層密排面(B層)的每個原子應當正好座落在下面一層(A層)密排面的b組空隙(或c組)上，第三層密排面的每個原子中心正好對應第一層(A層)密排面的原子中心，第四層密排面又與第二層重復，以下依次類推。因此，密排面的堆垛順序是ABABAB...

圖4能幫大家更好的理解，第一個是俯視圖，其它是從不同視角的視圖。

還理解不了的小伙伴可以看圖5的動圖演示：

08密排面

09三種典型的金屬結構的對比

至此，三種典型的金屬晶體結構（FCC、BCC、HCP）已經全部講解，表2將這三種結構的知識點進行歸納對比。

10思考題

1.HCP結構是14中布拉菲點陣之一？請問是否正確，如果否，請說明錯在了哪里？

2.根據FCC和HCP晶體的堆垛特點論證這兩種晶體中的八面體和四面體間隙的尺寸必相同。

11易錯題分享

（1）證明理想的六角密堆積結構(hcp)的軸比c/a是(8/3)1/2=1.633。

（2）鈉在23K附近從BCC結構轉變?yōu)镠CP結構（馬氏體相變），假如在此相變過程中保持密度不變，已知BCC相的點陣常數是4.23，且HCP相的c/a比值與理想值相同。求HCP相的點陣常數a。

上期答案

具有BCC結構的Fe單位晶胞體積，在912℃時是0.02464nm3；FCC鐵在相同溫度時其單位晶胞的體積是0.0486nm3。求當Fe由BCC轉變成FCC時，其密度改變的百分?jǐn)?shù)為多少。解：Fe的相對原子質量為55.85
