何守旺，軌道交通工程信息化國家重點實驗室(中鐵一院)

引言

近年來，BIM技術已成為工程信息化的重要手段之一。鐵路工程方面，各大設計院、施工單位在各專業領域都對BIM技術進行了深入研究與廣泛應用，取得了一定的經濟效益與社會效益，其重要性日益凸顯。鐵路工程的BIM設計具有體量大、涉及專業多、專業間接口交互繁雜等特點，進行全線全專業的BIM設計，實施難度很大。在勘察設計階段，面向站前、站后不同的設計專業，BIM技術研發不均衡，比如路基、橋梁、隧道專業已有成體系的BIM設計軟件，但有些專業缺少專業BIM設計軟件的支撐，效率較低。此外，各專業在線路計算、構件管理、屬性添加、模型剖切等功能上還存在標準不一、重復開發，以及缺乏統一化、集約型管理等問題。據此，通過對鐵路工程BIM設計的基礎、共性技術進行研究，構建線路空間位置計算API庫、基礎函數庫和通用BIM設計輔助工具，為鐵路工程BIM設計提供統一的業務支撐。

一、技術路線

鐵路工程BIM模型具有線性斷面裝配工程的特點，BIM模型建立多基于線路，簡單來說就是將其看成由一個或者一組截面輪廓沿線路的一段或幾段線放樣出來的模型，或基于線路進行布設，其中線路作為控制放樣線或布設基準線，BIM模型與之進行關聯。圖1為線性斷面裝配工程的BIM設計流程。

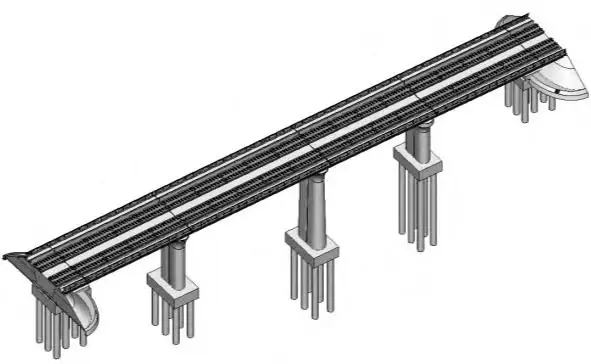

在專業應用過程中，基礎性工作就是如何利用線路的平面曲線要素數據、坡度與豎曲線數據、斷鏈數據，在設計平臺中建立三維的空間線路，并能對基于線路的BIM模型進行任意里程值處的坐標、正切角度、高程計算等。在此基礎上，進行BIM模型的布設與拼裝，圖2、圖3為典型工程的BIM設計模型。在BIM設計過程中，需要對BIM模型進行精細化管理與信息附加，并進行BIM模型的剖切，為出圖做基礎工作。

根據各設計專業BIM設計過程中遇到的問題與業務需求，分析梳理出在線路的精確定位、構件布設與拼裝、屬性添加、構件管理、模型剖切等基礎、共性技術進行研究與開發。

主要研發目標如下：

（1）鐵路線路空間位置計算API庫：基于線路專業數據文件，構建API庫，實現線路通用計算功能，實現不同的集成調用方式，包括二次開發程序的集成、服務器端程序的集成。滿足AutoCAD、Civil3D、Revit、Microstation、OpenRail等平臺上的二次開發系統中調用接口要求。

（2）基于線路中線的BIM模型構件布設與拼裝：實現基于線路的單個構件空間位置計算、構件單點擺放、構件陣列擺放、構件拉伸擺放、基于基準線的構件沿地形擺放。

（3）基于最小設計單元的專業結構：在BIM模型設計過程中建立每個構件單元之間的邏輯結構關系，并實例化構件單元，形成實例化結構樹，實現同類構件集中管理。

（4）BIM模型構件非幾何信息添加：實現BIM模型構件非幾何屬性信息的自動添加。

（5）BIM模型剖切：實現基于空間線條、實體邊界線、指定線路里程的BIM模型剖切面布設、提取輪廓線、基于模板描述的自動標注。

二、鐵路工程BIM設計關鍵共性技術研究

1.鐵路線路空間位置計算API庫

線路作為整個項目中BIM設計的唯一參考基準，是開展設計工作的前提條件與基礎，也決定了各種構筑物（如路基、橋梁、隧道、接觸網等）的具體空間位置。

（1）鐵路線路空間構造方法與計算

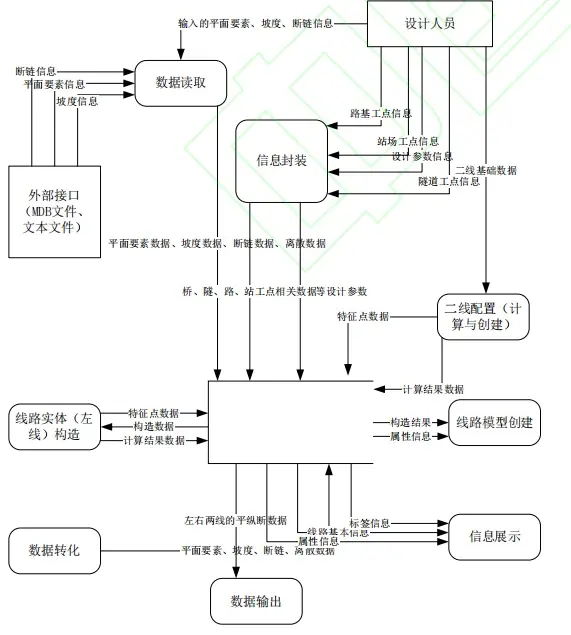

根據線路專業的數字化成果文件（MDB或TXT文件），對線路進行平、縱、空間三類構造。鐵路線路空間構造方法為：①根據線路專業的數字化成果文件，對其進行解析，獲取到左線與右線的平面曲線要素數據、坡度與豎曲線數據、斷鏈數據；②進行平面特征點、縱斷面特征點、斷鏈特征點的構造；③以離散化的方式構建空間線路。圖4為線路空間構造數據流。

API庫包含常用的線路計算方法：①特征點計算、某個里程的空間坐標計算、切線角度計算；②基于某個里程的左右、上下偏移的空間坐標計算；③線間距計算、右線計算；④實現斷鏈處理的全線任意里程中邊樁坐標正反算；⑤實現連續里程與斷鏈里程換算。

（2）鐵路線路空間位置計算API庫開發方式

鐵路線路空間位置計算API庫的主要使用對象為基于常用設計平臺 AutoCAD、Civil3D、Revit、Microstation、OpenRail等進行二次開發的軟件。目前，常用平臺的二次開發方式見表 1。

依據功能要求、集成要求、擴展使用要求，采用C++/CLI混編和WebService技術，首先以C++語言進行開發，實現主要功能函數；其次以托管C++的方式對其功能進行封裝，滿足.NETAPI接口的程序使用要求；最后以WebService的方式進行線路空間位置計算服務發布，提供給B/S架構的系統使用。

（3）API庫架構設計

根據API庫的使用方式和應用場景，API庫采用分層架構，其體系結構由數據層、API接口層和應用層組成，如圖5所示。

1）數據層：主要負責數據庫的訪問，可以訪問Access、SQLite數據庫、xls、txt文檔，實現對數據表的Select、Insert、Update等操作。

2）API接口層：基于線路的平面曲線要素數據、坡度與豎曲線數據、斷鏈數據，完成平面構造、縱斷面構造、空間構造，構建鐵路線路空間位置計算API庫，實現線路相關的計算接口。采用C++/CLI混編和WebService技術，對核心功能進行實現與服務發布，滿足二次開發軟件與B/S 架構的系統接口調用要求。

3）應用層：主要供基于AutoCAD、Civil3D、Revit、Microstation、OpenRail平臺的二次開發軟件的集成與調用，實現不同的集成調用方式，包括二次開發程序集成、服務器端程序集成。調用或集成過程中，要考慮API庫的使用方式、輸入數據類型、邊界處理等，規范調用過程，滿足多設計平臺調用接口要求。

2.基于線路中線的BIM模型構件布設與拼裝

基于線路中線進行BIM模型構件的精確布設與拼裝是開展鐵路工程BIM快速建模工作的基礎。根據模型構件的組成元素與創建方式，將線路空間線條的擬合與分段作為基礎，通過將相關模型構件進行沿線布設與拼接，從而生成完整的BIM模型，并且隨著線路的變更，BIM模型構件做相應調整。為此，需要完成7種形式的布設與拼裝，包括：①基于線路的構件空間坐標、切線角度等的計算與單個構件的空間布設；②基于線路的陣列構件布設；③基于線路的拉伸成體構件布設；④基于線路的構件沿地形的陣列布設；⑤基于手繪參照線的單一構件布設；⑥基于手繪參照線的陣列構件布設；⑦基于基準線的構件沿地形的陣列布設。其功能組成如圖6所示，拉伸成體構件布設如圖7所示。

3.基于最小設計單元的專業結構樹

為解決BIM設計中模型的精細化管理問題，提出以多層級樹狀結構進行BIM模型的管理，即最小設計單元的專業結構樹。結構樹是根據專業習慣與專業設計內容，始自專業終到最小設計單元的多層級樹狀結構。結構樹符合專業習慣，滿足本專業構件歸類管理需要，方便查找定位構件。

（1）專業結構樹建立方法

依據鐵路BIM聯盟發布的《鐵路工程信息模型分類和編碼標準》《鐵路工程信息模型交付精度標準》《鐵路工程實體結構分解指南》等標準規范，研究各專業結構樹組成與構件劃分，從最小設計單元劃分、結構樹建立、節點屬性定義、坐標集建立、結構樹管理、專業結構樹實例化6個方面制定結構樹建立技術原則。在專業結構樹的基礎上，對節點對象所具有的屬性在命名、類型、長度、值空間等方面進行標準化。根據信息模型表達標準，節點屬性可包括幾何信息和非幾何信息。幾何信息包括幾何表達信息、尺寸信息、定位信息等；非幾何信息包括標識信息、角色與時間信息、工程信息、功能性能信息、材料材質、產品信息、養護維修信息、關聯文檔信息、空間結構關系、功能結構關系等。圖8為路基專業建立的專業結構樹。

（2）專業結構樹的結構化

專業結構樹的結構化包括3個方面。一是專業結構樹表達結構化，根據建立原則，以思維導圖的方式建立基于最小設計單元的專業結構樹。結構樹層級展開后由大到小可清晰展現設計工點與單元內的全部構件。二是屬性信息的結構化，結構樹的節點屬性包含幾何屬性和非幾何屬性，對其進行特征定義，包括名稱、ID、類型、枚舉值、缺省值、取值范圍、描述、分組、序號等，并對屬性在命名、類型、長度、值空間等方面進行標準化。三是實例化結構樹，在BIM模型設計過程中建立每個構件單元之間的邏輯結構關系，并實例化構件單元，通過層級結構編碼逆向解析生成結構樹，與BIM模型構件進行關聯，最終將這個工程實例化結構樹以通用的數據交換格式XML 輸出(圖9)。經過實例化的結構樹描述了整個BIM模型構件邏輯層級關系、構件數量，可以實現構件的快速定位，實現同類構件集中管理。

4.BIM模型構件非幾何信息添加

（1）Bentley屬性擴展技術

Bentley屬性擴展從屬性的大類別來區分包括兩種方式，一種是在元素內部，另一種是在元素之上，具體有 XData、DataBlock、XAttribute、ItemType，其中XData、DataBlock屬于前者，XAttribute、ItemType屬于后者。XData主要是為了兼容DWG格式而存在，DWG中保存屬性用的就是XData。DataBlock是DGN格式所采用的表達元素內部的擴展屬性方式。XAttribute的優點在于大小沒有限制，且修改屬性時不需要重寫整個元素。XAttribute在文件中是單獨的一個數據流，當修改XAttribute屬性時只需根據圖形元素的ElementID找到其對應的XAttribute，將XAttribute修改后寫入文件即可。ItemType是基于EC（Engineering Content）的XAttribute，是Bentley CE版軟件提供的一種新的附加屬性的方式，它能直接在元素屬性對話框中展示出來。針對專業屬性擴展要求與需求，采用ItemType方式來進行構件非幾何信息的添加。

（2）模型附加屬性信息

BIM作為信息化模型，是整個工程項目的信息資料庫，非幾何屬性信息是其重要組成部分，它在工程全生命周期各階段的傳遞與留存，對BIM持續發展有著至關重要的影響。基于專業結構樹，采用ItemType屬性添加方式，實現模型屬性信息的添加，通過檢索或篩選，將BIM模型構件與專業結構樹的節點進行關聯，然后給專業結構樹的節點賦值，實現單一BIM模型構件和多個BIM模型構件屬性自動添加（圖10），并可通過IFD批量進行屬性信息的更新，如圖11所示。

5.BIM模型剖切

BIM模型的一個應用點就是基于模型進行剖切出圖，如何掌握從信息模型輸出施工圖紙的方法、建立從信息模型輸出施工圖紙的流程是亟待解決的問題。該工作是將信息模型從“看”到“用”的轉變及推進，是真正意義上的正向設計流程的反映。針對路基、橋梁、隧道、地質、站場等專業需求，基于Bentley的動態試圖（Dynamic View）技術進行BIM模型的剖切，以“三維信息模型→繪圖模型（Drawing）→圖紙模型（Sheet）”的技術流程，采用“模型組織→切圖定義及輸出→圖紙標注及調整→組圖輸出”的步驟[20]，將三維模型輸出為二維圖紙。通過基于空間線條、實體邊界線、指定線路里程的BIM模型剖切面的布設（圖12(a)），按照出圖步驟，輸出二維圖紙（圖12(b)），并且能夠達到三維信息模型修改而施工圖紙聯動修改的效果。

三、系統主要特點

以Visual Studio作為開發工具，采用C++/CLI語言，研發了鐵路線路空間位置計算API庫，在Bentley平臺上，利用其Addin二次開發方式，用C#語言進行BIM設計輔助工具的研發。

該API庫與輔助工具具有以下優勢與特點：

（1）以C++/CLI混編構建了鐵路線路空間位置計算API庫：基于線路專業提供的MDB或TXT數據文件，構建了鐵路線路空間位置計算API庫，通過關鍵函數的實現，在三維環境下以函數式調用方式構建應用程序，提高了各專業基于線路的BIM模型定位精度。

（2）通過API接口技術實現多設計平臺統一的線路功能集成與調用：利用統一的API接口，各專業的設計軟件通過調用或集成線路三維空間位置計算功能，構成閉環，為線性工程的BIM設計提供了統一的業務支撐與基礎；以函數式調用方式，為AutoCAD、Civil3D、Revit、Microstation、OpenRail多應用平臺提供了統一的二次開發應用支撐，方便用戶集成與開發應用。

（3）以最小設計單元的專業結構樹實現BIM模型實例化構件的精細化管理：通過對專業所有設計內容建立的滿足始自專業、終到最小構件單元的多層級樹狀結構的結構化，實現BIM模型實例化構件的精細化管理與信息的有效傳遞。

四、系統應用

系統完成后，進行了推廣應用。線路空間位置計算API庫已在接觸網區間BIM正向設計系統、三維實景征拆系統、基于Bentley平臺的聲屏障BIM設計軟件中進行了集成與調用。研發的基于線路中線的BIM模型構件布設與拼裝、基于最小設計單元的專業結構樹、BIM模型構件非幾何信息添加、BIM模型剖切輔助工具已在多條鐵路項目的BIM設計中進行應用，取得了顯著的效益。線路空間位置計算API庫計算準確、框架穩定、功能實用性強、可理解性高，可極大地提高與鐵路線路空間位置計算相關功能的研發效率。通過該庫的使用，提升了BIM設計協同效率和數據化程度，有效提高了軟件質量與效率。

五、總結

該系統通過對API庫進行調用與集成，實現各專業基于線路的空間位置計算功能需求。在Bentley平臺上，對模型布設與拼裝、屬性添加、構件管理、模型剖切等提供了一種可行的技術方案。通過在項目中的應用，可提升BIM設計協同效率和數據化程度，顯著提高與鐵路線路相關功能的研發效率，具有一定的實用價值和參考價值。然而，目前BIM模型剖切方式尚不能滿足出圖要求，需要大量的手工修改工作，對于從BIM模型出圖，還需進一步從二三維設計數據同源、參數化橫斷面等方面進行針對性開發。
