當初小編在學習CAD時，如果看到了這些，也不至于一天到晚的搜搜搜！

1.打開舊圖遇到異常錯誤而中斷退出怎么辦？

新建一個圖形文件，把舊圖以圖塊形式插入即可。

2.樣板文件的作用？

（1）樣板圖形存儲圖形的所有設置，還可能包含預定義的圖層、標注樣式和視圖。樣板圖形通過文件擴展名【.dwt】區別于其他圖形文件。它們通常保存在template目錄中。

（2）如果根據現有的樣板文件創建新圖形，則新圖形中的修改不會影響樣板文件。可以使用隨程序提供的一個樣板文件，也可以創建自定義樣板文件。

3.打開dwg文件時，系統彈出【AutoCAD消息】對話框提示【圖形文件無效】，告訴用戶文件不能打開怎么辦？

這種情況下可以先退出打開操作，然后打開【文件】菜單，選【圖形實用工具︱修復】命令，或者在命令行直接用鍵盤輸入【recover】，接著在【選擇文件】對話框中輸入要恢復的文件，確認后系統開始執行恢復文件操作。

4.AutoCAD中的工具欄不見了怎么辦？

選擇【工具】菜單，選項，【配置】選項卡，【重置】按鈕；

也可用命令MENULOAD，然后點擊瀏覽，選擇ACAD.MNC加載即可。

5.快速查出系統變量的方法

可以用以下方法查出是哪個變量出了差錯。為敘述方便，將有問題的文件命名為文件 1，新建一個文件命名為文件 2（最好新建，因為那樣所有變量都是默認值，也可以用沒問題的文件），分別在兩文件中運行 SETVAR，單擊問號再回車，彈出AutoCAD文本窗口，然后選出變量，將變量拷到 Excel ，比較變量中哪些不一樣，這樣可以大大減少查詢變量的時間。

舉例：假設一個圖其中變量 ANGBASE 設為 90，那若用程序生成文本的話，所有文本中的字都會旋轉 90 ?，F用setvar 命令將變量列出，然后將所有變量復制－粘貼到一個 Excel 文件 B 列。新建一個文件，再用 setvar 命令將變量列出，將所有變量復制－粘貼到 Excel 文件 A 列，在 Excel 文件文件 C1 格輸入【＝IF(A1=B1,0,1)】下拉單元格算出所有行的值，然后對 C 列按遞減排列，這樣，值不相同的變量就集中在前幾列，再分析這些變量，很快就能查出是 ANGBASE 變量的設置有問題。

6.怎樣對兩個圖進行對比檢查？

可以把其中一個圖做成塊，并把顏色改為一種鮮艷顏色，如黃色，然后把兩個圖重迭起來，若有不一致的地方就很容易看出來。

7.粘貼到Word文檔中的AutoCAD圖形，打印出的線條太細，怎么辦？

把 AutoCAD的圖形剪貼到MS Word文檔里，看起來一切都比較順利。但當把文檔打印出來后，那些 AutoCAD圖形線條變得非常細，效果著實不好。我們提供給用戶如下的解決方法：

（1）在AutoCAD中使用Post打印驅動程序，配置一個 Post打印機。

（2 ）如果AutoCAD的背景顏色與MS Word的背景顏色不同。

（3 ）運行PLOT命令，選擇出圖到文件。在畫筆指定對話框中設置筆的寬度。

（4 ）開始一個新圖，用PSIN命令輸入這個.eps文件。

（5 ）然后再把圖形剪貼到MSWord中。

還有一種方法，可以在AutoCAD中將線條轉換成PLINE 線，設好寬度再復制、粘貼到WORD中。

8.AUTOCAD 中有時出現的0和1是什么意思？

（1）系統命令mirrtext 控制 MIRROR命令反映文字的方式。初始值為 0，其中：

0——保持文字方向

1——鏡像顯示文字

（2）系統命令textfill 控制打印和渲染時TrueType字體的填充方式。初始值為 0，其中：

0——以輪廓線形式顯示文字

1——以填充圖像形式顯示文字

9、圖形快速打散

1）、我們從CAD中，點擊矩形的工具。

2）、點擊矩形的工具后，繪制矩形的圖形。

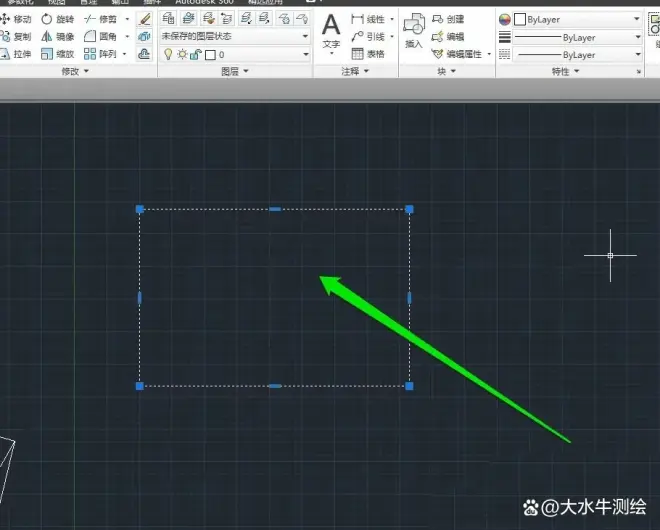

3）、繪制完成矩形的圖形后，我們點擊這個圖形，發現這個圖形是一個整體。

4）、接下來，我們點擊命令窗口，進行輸入X命令。

5）、輸入命令X后，點擊回車的按鈕

6）、點擊回車按鈕以后，再點擊矩形，發現矩形已經打散。

7）、矩形的每個線條，都可以單獨使用。
