LabVIEW FPGA PCIe開發講解-7.4節：LabVIEW FPGA PCIe 8通道DMA Socket CLIP
?????? ?本節我們重點給用戶講解一下我們封裝好的LabVIEW FPGA下的PCIe CLIP組件功能和用法。這個PCIe CLIP也是我們My FPGA軟件工具包的核心組件之一，我們花費了近3個月的時間，將Xillybus官方提供的代碼進行移植、修改和適配，并進行了大量的測試驗證，最終才把底層的精髓部分PCIe DMA IP封裝到LabVIEW FPGA CLIP里面來，并且給用戶提供了極其簡單的四線握手FIFO接口，所有關于PCIe協議本身的通信都封裝到底層去了，用戶不需要了解什么是PCIe，一樣可以使用LabVIEW FPGA來調用這個PCIe CLIP進而快速開發出一個屬于自己的PCIe FPGA設備來。
?????? ?Xillybus官方提供了4個版本的PCIe DMA通信IP核，分別是A版本、B版本、XL版本和XXL版本。其中，A版本在PCIe X4模式下的最大吞吐率是400MB/s，X8模式下是800MB/s；B版本在X4模式下是800MB/s，在X8模式下是1.6GB/s；而XL和XXL版本對應的傳輸速度則分別是B版本的2倍和4倍，比如XXL版本可以實現目前Xilinx最新款的KU芯片PCIe最高傳輸帶寬6.6GB/s。
?????? ?目前我們默認提供給用戶使用的是A版本和B版本的Socket CLIP組件，而XL和XXL版本則需要向Xillybus公司發郵件申請，同意之后就可以開發更高帶寬的PCIe總線設備了。
?????? ?對于目前大多數應用來說，800MB/s完全足夠了，相當于六七個千兆以太網同時并行傳輸了。并且超過800MS/s的應用，一般多是RF射頻和高速流盤系統，如果直接將超過800MB/s的數據放到計算機內存里面也是瞬間就會爆掉，所以一般都會配一個磁盤陣列來保存數據，中間的過程，用戶很難在PC端對數據進行在線處理，因?yàn)槿魏嗡惴ǘ加锌赡軐?dǎo)致數據不連續，如果把算法放到FPGA里面運行，對數據進行逐點處理，則完全不影響上位機的數據流盤或者顯示。
?????? ?下面我們重點給用戶介紹一下我們封裝好的8上8下的FPGA PCIe DMA Socket CLIP，首先在LabVIEW項目瀏覽器下的“我的電腦”上右擊，選擇新建“終端和設備”，如圖7-35所示。
? ? ? ? 然后在彈出來的終端設備新建對話框里面，找到ARTIX7-100T對應的X4模式下8通道下的A和B兩個版本的FPGA終端，如圖7-36所示。
? ? ? ??點擊“確定”按鈕后，這兩個版本的PCIe通信Socket CLIP組件會自動添加到FPGA終端里面來，圖7-37顯示的是A版本的LabVIEW FPGA CLIP，圖7-38顯示的是B版本的LabVIEW FPGA CLIP。
?????? ?展開這兩個CLIP之后，用戶可以看到一共有50個EIO節點，雖然多，是因?yàn)槲覀兎庋b了8上8下，也就是16個通道，每個通道都是一個標準的四線握手制FIFO，相當于3根線，所以，所有通道的握手信號就有16×3=48個，再加上1個100MHz同步時鐘和反應PCIe IP工作狀態的的4個LED燈，一共就是48+1+1=50個EIO節點。
? ? ? ? 默認情況下，我們給這8上8下共計16個PCIe通道分配的驅動名稱和帶寬，分別如下面的圖7-39和7-40所示。這兩個表里面每個通道的傳輸帶寬也可以自由分配，并不局限于我們的設置那樣，今后，如果用戶需要修改這些參數可以聯系我們神電測控。
? ? ? ? 可以看出，B版本的位寬和帶寬都要比A版本的高，所以為了盡可能提升PCIe的通信帶寬，接下來我們會重點以B版本進行講解，其他版本其實除了位寬，其余都是完全一樣的四線握手的FIFO。雖然端口數量比較多，但是每個端口的用法都是一樣的，對于下位機FPGA來說，用戶需要關心的就是位寬和速度。
?????? ?為了支持更高端的FPGA芯片以及后續國產化FPGA（深圳國微和上海復旦微），我們特地將Xilinx Kintex7家族也進行了B版本的LabVIEW PCIe DMA CLIP封裝，如圖7-41所示。新建出來的FPGA PCIe Socket CLIP節點里面的端口，如圖7-42所示。
? ? ? ? 下面我們給大家逐一講解一下B版本的LabVIEW FPGA PCIe Socket CLIP里面每個信號端口的含義和注意事項。通過虛線將50個CLIP端口劃分成4類：分別是PCIe Socket CLIP輸出狀態端口（LED）、CLIP同步100M時鐘、上行（FPGA-->Host）通道以及下行（Host-->FPGA）通道。其中，Host可以直觀的理解成上位機PC。
?????? ?1）pcie_lv_clip_ip_to_gpio_led
---------------------------------------------------------------------------------------------------------------------
?????? ?2）Clock PCIE_LV_Clock_100M
---------------------------------------------------------------------------------------------------------------------
?????? ?3）pcie_lv_clip_fpga2host_in_64_tdata_ch0
?????? ?4）pcie_lv_clip_fpga2host_out_64_tready_ch0
?????? ?5）pcie_lv_clip_fpga2host_in_64_tvalid_ch0
?????? ?……………………
?????? ?24）pcie_lv_clip_fpga2host_in_8_tdata_ch7
?????? ?25）pcie_lv_clip_fpga2host_out_8_tready_ch7
?????? ?26）pcie_lv_clip_fpga2host_in_8_tvalid_ch7
-------------------------------------------------------------------------------------------------------------
?????? ?27）pcie_lv_clip_host2fpga_out_64_tdata_ch0
?????? ?28）pcie_lv_clip_host2fpga_in_64_tready_ch0
?????? ?29）pcie_lv_clip_host2fpga_out_64_tvalid_ch0
?????? ?……………………
?????? ?48）pcie_lv_clip_host2fpga_out_8_tdata_ch7
?????? ?49）pcie_lv_clip_host2fpga_in_8_tready_ch7
?????? ?50）pcie_lv_clip_host2fpga_out_8_tvalid_ch7
---------------------------------------------------------------------------------------------------------------------
?????? ?備注：中間的省略號指的是同類端口，只是這些端口的位寬和速度不一樣，但是用法是完全雷同的，所以我們只需要把CLIP里面其中一個端口的用法講清楚，其余的照搬照抄就可以了，而且真實應用中，這些8上8下的端口一般不會全部使用，除非是超復雜的項目。下面我們給用戶詳細講解一下每個端口的含義。
?????? ?1）pcie_lv_clip_ip_to_gpio_led
?????? ?Xillybus提供的PCIe IP核里面默認預留了4個GPIO輸出狀態口，可以用來通知用戶當前這個IP核所處的工作狀態。我們?cè)诜庋bLabVIEW FPGA PCIe Socket CLP的時候，也一并將其封裝進來了，關于這4個LED狀態的含義，我們?cè)赬illybus官方論壇上找到了下面一段英文回復，但是Xillybus官網上卻沒有給出；另外，Xillybus最新推出的XillyUSB對應的8個LED狀態，官網上卻給出了每個LED的含義，因此，建議官方把Xillybus PCIe IP核的LED含義也放在官網頁面上，不然會讓用戶找的好辛苦！
?????? ?So we have some kind of progress. If your "custom board" is manufactured by some other hardware vendor, I suggest trying out their test code for PCIe.If it's your own -- please take a look on the LEDs. Their meaning is as follows:
?????? ?GPIO LED 0: Heartbeart. Just blinks.
?????? ?GPIO LED 1: Indicates transmission of data from the FPGA to the CPU
?????? ?GPIO LED 2: Indicates transmission of data from the CPU to the FPGA
?????? ?GPIO LED 3: Indicates that the FPGA is waiting for CPU-to-FPGA data to arrive (i.e. there's at least an outstanding request for reading) OR that the Xillybus logic is held reset (on some platforms).
?????? ?我們簡單翻譯一下：
?????? ?GPIO LED_0：心跳指示燈，1Hz，當PCIe IP核正常加載，且被PC識別成功，那么LED_0會按照1Hz的頻率進行閃爍；反之，如果不閃爍，說明FPGA里面的代碼寫的有問題或者PC端的驅動沒有正常安裝或者PCIe相關的引腳約束沒有整對。
?????? ?GPIO LED_1：顯示上行（FPGA-->PC）數據正在發送指示燈，也就是當FPGA把數據發送給主機PC時，這個指示燈會閃爍，發送頻率越高，閃爍越快；反之，如果不閃爍，要么就是FPGA不發送數據，要么就是FPGA程序沒寫好。
?????? ?GPIO LED_2：顯示下行（PC-->FPGA）數據正在接收指示燈，也就是當PC端把數據下發給FPGA時，這個指示燈會閃爍，下發頻率越高，閃爍越快；反之，如果不閃爍，要么就是PC不下發數據，要么就是PC端程序沒寫好。
?????? ?GPIO LED_3：指示FPGA正在等待CPU到FPGA數據到達（即至少有一個未完成的讀取請求）或Xillybus邏輯保持重置。
?????? ?一般情況下，在開始調試程序的時候，建議大家使用這些LED狀態輸出信號，幫助我們快速定位一些常見的問題，一旦程序完善了，如果FPGA板子上的LED不夠用了，那么可以將PCIe關聯的信號拿掉。

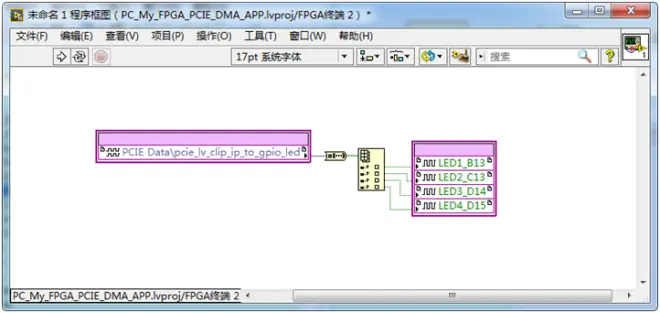

?????? ?實戰中：用戶可以將FPGA終端下的PCIe CLIP里面的“pcie_lv_clip_ip_to_gpio_led”端口拖拽到FPGA VI程序框圖里面，然后把定點輸出FXP<+4,4>通過“數值至布爾數組”轉換函數變成一維字節數組，再連到4個LED上面，如圖7-43所示，這樣就可以在實驗過程中很直觀的看到PCIe IP核的運行狀態了。如果一切正常，可以看到電腦重啟之后，LED1指示燈會閃爍；發送上行數據時，LED2指示燈會閃爍；接收下行數據時，LED3指示燈會閃爍；FPGA重置時，LED4指示燈會常量。
? ? ? ? 2）Clock PCIE_LV_Clock_100M
?????? ?FPGA PCIe IP核用戶時鐘，默認是100MHz，這個時鐘是路由出來給用戶自己寫程序用的FIFO同步時鐘。眾所周知，Xilinx官方給的PCIe IP核配置頁面里面，時鐘一般是125MHz或者250MHz，但是Xillybus把這些內部時鐘隔離了，預留出來一個100MHz的異步時鐘（相對于Xilinx PCIe IP核的125MHz時鐘來說，就是異步）給用戶線程使用，但是這個100MHz時鐘跟后面16個通道對應的四線握手的FIFO是同步的，也就是說，用戶如果要把FPGA里面的數據發送給PC或者接收PC下發的數據，必須要使用這個100MHz時鐘源，才能保持FIFO同步握手。為此，我們將這個100MHz時鐘直接封裝到我們的LabVIEW FPGA PCIe Socket CLIP里面來了，時鐘信號名為“Clock PCIE_LV_Clock_100M”。
?????? ?如何使用外部CLIP路由進來的時鐘，跟前面我們封裝的千兆以太網、USB時鐘一樣，用戶可以直接在FPGA定時循環左邊創建一個時鐘源常量，然后在下拉列表里面選擇，如圖7-44所示；或者直接雙擊FPGA定時循環，在彈出來的時鐘配置頁面里面選擇“PCIE Data\Clock PCIE_LV_Clock_100M”，如圖7-45所示。
? ? ? ? 3）pcie_lv_clip_fpga2host_in_64_tdata_ch0
?????? ?4）pcie_lv_clip_fpga2host_out_64_tready_ch0
?????? ?5）pcie_lv_clip_fpga2host_in_64_tvalid_ch0
?????? ?……………………
?????? ?24）pcie_lv_clip_fpga2host_in_8_tdata_ch7
?????? ?25）pcie_lv_clip_fpga2host_out_8_tready_ch7
?????? ?26）pcie_lv_clip_fpga2host_in_8_tvalid_ch7
?????? ?上面這8個PCIe發送通道（3~26）的四線握手信號，其實就是上行數據發送端口，為了方便不同用戶的項目需求，我們封裝了8個不同位寬和速度的Pipe管道（或者叫Channel通道），如果是高速的數據采集上傳，可以選擇64位或者32位的Channel0或者Channel1，如果是低速的數據傳輸可以選擇8位的Channel4~Channel7.
?????? ?每個上行通道都有3個握手端口組成，比如，拿64位上行數據端口來說：pcie_lv_clip_fpga2host_out_64_tready_ch0、pcie_lv_clip_fpga2host_in_64_tdata_ch0和pcie_lv_clip_fpga2host_in_64_tvalid_ch0。為了讓用戶更加形象的理解和掌握這些握手信號的用法，我們先給出一個FPGA PCIe數據發送程序框圖，如圖7-46所示。畢竟LabVIEW框圖看起來顯而易見，一圖勝千言！
? ? ? ? 其中，“fpga2host_out_tready”信號就是PCIe Socket IP核里面的接收FIFO準備就緒信號，如果這個“fpga2host_out_tready”拉高，說明PCIe IP核可以接收FPGA給過來的數據，然后將其發送到PC端，因此，我們可以將這個tready接到FPGA里面的數據源FIFO的“輸出就緒”端口上面；再把FPGA里面用戶創建的FIFO輸出的數據和有效信號分別接到PCIe Socket CLIP的“fpga2host_in_tdata”和“fpga2host_in_tvalid”端口上面。
?
?????? ?27）pcie_lv_clip_host2fpga_out_64_tdata_ch0
?????? ?28）pcie_lv_clip_host2fpga_in_64_tready_ch0
?????? ?29）pcie_lv_clip_host2fpga_out_64_tvalid_ch0
?????? ?……………………
?????? ?48）pcie_lv_clip_host2fpga_out_8_tdata_ch7
?????? ?49）pcie_lv_clip_host2fpga_in_8_tready_ch7
?????? ?50）pcie_lv_clip_host2fpga_out_8_tvalid_ch7
?????? ?接下來，剩下的這8個PCIe接收數據通道（27~50）的握手信號，其實就是下行數據接收端口，為了方便不同用戶的項目需求，我們封裝了8個不同位寬和速度的Pipe管道（或者叫Channel通道），如果需要快速下發數據給FPGA，可以選擇64位或者32位的Channel0或者Channel1，如果是低速的數據傳輸可以選擇8位的Channel4~Channel7.
?????? ?每個下行通道同樣是3個握手端口組成，比如，拿64位下行數據端口來說：pcie_lv_clip_host2fpga_in_64_tready_ch0、pcie_lv_clip_host2fpga_out_64_tdata_ch0和pcie_lv_clip_host2fpga_out_64_tvalid_ch0。為了讓用戶更加形象的理解和掌握這些握手信號的用法，我們先給出一個FPGA PCIe數據接收程序框圖，如圖7-47所示。畢竟LabVIEW框圖看起來更直觀易懂！
? ? ? ? 其中，“host2fpga_in_tready”信號就是PCIe Socket IP核內部的FIFO數據輸出使能信號，相對于FPGA來說，就是輸入信號，如果給這個“host2fpga_in_tready”賦高，那么一旦PCIe總線接收到上位機PC下發的數據后，那么對應的“host2fpga_out_tdata”和“host2fpga_out_tvalid”就會有效；因此，我們可以將FPGA里面用戶創建的接收FIFO的“輸入就緒”端口接到Socket CLIP的“host2fpga_in_tready”上面；再把“host2fpga_out_tdata”和“host2fpga_out_tvalid”分別接到FPGA里面用戶創建的FIFO數據輸入和輸入有效信號端口上。
?????? ?注意1：其他位寬的PCIe通道也是如此，用戶只需要更改一下FIFO的數據類型，使其數據寬度跟PCIe Socket CLIP通道位寬一致就可以了。
?????? ?注意2：我們封裝的PCIe上行和下行tdata都是FXP定點數，可以直接接收有符號或者無符號整形數據，而需要提前進行轉換，當然，如果用戶不放心的話，也可以將整形通過“數值至布爾數組”將符號特性去掉，然后再利用“布爾數組至數值”轉換成FXP定點數給到PCIe Socket CLIP的tdata端口上面。
?????? ?注意3：Xillybus提供的PCIe IP核內部是小端格式，也就是說，低字節在前，高字節在后，所以，要么在下位機FPGA里面提前做翻轉，要么在上位機做大小端變換！比如，如果用戶在FPGA里面發送一個32位位寬的數據，那么可以借助“拆分?jǐn)?shù)字”和“交換字節”兩個函數來完成大小端格式的轉換，如圖7-48所示。這里，我們給出了3種不同數據類型的大小端格式轉換，這個功能將在后續的實驗部分會用到，大家可以留心一下。
? ? ? ?可以看出，雖然PCIe協議本身很復雜，但是對于用戶來說，只要理解了FIFO的四線握手編程，就可以搞定所有線程之間的數據傳輸問題了，這也就是為什么我們?cè)跁忻總€(gè)實驗里面都反復強調四線握手和并轉串以及串轉并的重要性。
