文章作者：西瓜昌真濕基（B站和百度昵稱：寧柳跨越）

提示

• 直—直流電傳動：指內燃機車柴油機通過聯軸器直接驅動一臺直流牽引發電機，輸出直流電并供給數臺并聯的直流牽引電動機。法國國營鐵路BB 67000型和BB 67200型內燃機車為直—直流電傳動形式。

• 交—直流電傳動：指內燃機車柴油機通過聯軸器直接驅動一臺三相交流同步牽引發電機，經硅整流裝置轉換成直流電后，供給數臺并聯的直流牽引電動機。本文提及的摩洛哥國家鐵路DF 100型內燃機車為交—直流電傳動形式。

• 交—交流電傳動：指內燃機車柴油機通過聯軸器直接驅動一臺三相交流同步牽引發電機，向牽引包供給電能，由牽引包提供電流給逆變器，逆變器輸出電壓和頻率可變的交流電流，驅動每臺并聯的交流異步牽引電動機。法國國營鐵路BB 60000型內燃機車為交—交流電傳動形式。

• 法國國營鐵路公司在本文均簡稱“SNCF”⑴，摩洛哥國家鐵路簡稱“ONCF”⑵。

• 本文屬于正經科普文章，資料及圖片來源于相關技術資料，如有侵權請及時聯系刪除之；請大家理性討論，不要在評論區干些不該干的事！

• 由于筆者精力和能力限制，在整理資料時恐有錯漏，也請諸位讀者糾正指教，謝謝合作！

概況

DF 100型內燃機車是法國阿爾斯通公司在SNCF之CC 72000型內燃機車的基礎上，于1968年為ONCF制造一種交—直傳動干線客貨兩用內燃機車。當是時也，ONCF將這14臺內燃機車定型為DF 100型，編為101號~114號。

2007年，SNCF將6臺原由Fret SNCF運用的CC 72000型內燃機車出售給ONCF⑶，ONCF將這6臺內燃機車定型為DF 100型，編為115號~120號；涂裝仍保留Fret SNCF的綠白灰涂裝，但兩側綠色的“FRET”標志被“ONCF”標志替換，兩端正面的SNCF之38式路徽亦被一個五角星替代。

關于CC 72000型內燃機車在SNCF的運用情況，請閱讀《ND4的原型——CC 72000型內燃機車》一文：

運用

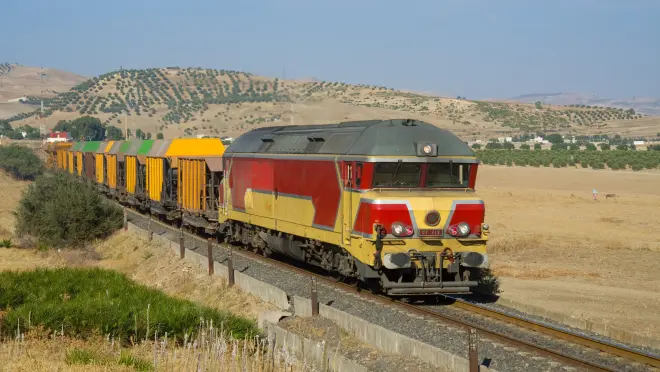

DF 100型內燃機車最初擔當薩菲到本杰里爾區間磷酸鹽列車交路，但也擔當非斯到烏季達區間輕載列車的交流。1984年薩菲到本杰里爾區間線路電氣化改造完成后，這些機車轉而在丹吉爾到西迪卡塞姆區間擔當旅客列車交路——這些旅客列車以Corail系列客車⑷和空調發電車為編組。

在丹吉爾到西迪卡塞姆區間線路電氣化改造完成后，DF 100型內燃機車轉而在納祖爾-陶里爾特-非斯區間線路和丹吉爾雷諾工廠之間擔當客貨列車交路。

技術設計

• 總體

DF 100型內燃機車適用于1435毫米標準軌距的鐵路，全長20190毫米，寬為2952毫米，高為4290毫米；客運模式下的最高運行速度為135千米/小時，貨運模式下則為80千米/小時。機車持續功率為2430千瓦。

• 車體

DF 100型內燃機車車體為桁架式承載車體。車體構架主要由呈N型的兩個側架構成，兩側架的下部用橫梁連起來，上部由分隔車體內部各間的隔板的上部桁架連起來。為了減輕重量，廣泛應用塑料，側壁用鋁板制造。

• 柴油機

DF 100型內燃機車裝用一臺阿爾薩斯機械制造公司米盧斯工廠制AGO240V20ESHR型柴油機。實際上，本型柴油機是阿爾薩斯機械制造公司在AGO240V16ESHR型柴油機的基礎上研制而成的5000馬力功率柴油機。

AGOV20ESHR型柴油機為20缸V型四沖程柴油機，采用廢氣渦輪增壓，增壓空氣采用大氣直接冷卻。柴油機氣缸缸徑為240毫米，沖程為220毫米，額定轉速為1485轉/分鐘。

• 電氣設備

DF 100型內燃機車采用交—直流電傳動。AGO240V20ESHR型柴油機聯軸器直接驅動一臺AT5型交流牽引發電機，經硅整流裝置轉換成直流電后，供給兩臺并聯的TAO 656 B1型直流牽引電動機。

此外DF 100型內燃機車安裝有列車供電裝置，輸出3000伏機車供電到旅客列車上。

• 轉向架

DF 100型內燃機車采用Co-Co軸式，即兩臺轉向架六根動軸。轉向架為單電機式轉向架。轉向架構架由兩根縱梁和兩根端梁焊接而成，中間的兩根橫梁支撐著牽引電動機和帶撥叉的變速齒輪箱。車體通過8個橡膠塊（每個轉向架4個）座落在轉向架上，側檔限制車體—轉向架橫向移動。

機車動輪輪徑為1140毫米，全軸距為15206毫米，轉向架之間的軸距為11990毫米；軸重17.91噸，整備重量為107.5噸。轉向架采用兩系彈簧懸掛。

后記

“破鼻子”DF 100型內燃機車，它們不僅見證了ONCF的發展，亦是ONCF與SNCF合作的成果之一——當它們交付于ONCF時，一切還是尚待開發；當它們退役時，ONCF成功擁有高速鐵路。

注釋

⑴法語：Société Nationale des Chemins de fer Fran?ais。

⑵法語：Office National des Chemins de Fer。

⑶6臺出售給ONCF的CC 72000型內燃機車情況如下：

• CC 72003號機車→DF 120號機車（最高運行速度為140千米/小時）

• CC 72009號機車→DF 115號機車（最高運行速度為140千米/小時）

• CC 72018號機車→DF 116號機車（最高運行速度為140千米/小時）

• CC 72020號機車→DF 119號機車（最高運行速度為140千米/小時）

• CC 72027號機車→DF 118號機車（最高運行速度為160千米/小時）

• CC 72085號機車→DF 117號機車（最高運行速度為160千米/小時）

⑷法語：Corail。Corail是SNCF在1975年到1986年間投入運營的客運車底，也是目前運用最主流的客車，最高時速160千米/小時或者200千米/小時，由法國北部的法國-比利時鐵路設備公司生產。其名稱“Corail“是將“舒適”（英語：Confort）和“鐵路”（英語：Rail）組合而來。除SNCF外，葡萄牙（CP）、西班牙（RENFE）、摩洛哥（ONCF）、羅馬尼亞（CFR）、智利等國亦有購置Corail系列客車。
