朋友們大家好我是大俵哥，今天分享幾個家裝的燈控電路。為了方便大家的理解，我直接畫成實物草圖，需要的朋友可以直接保存。都是些基礎電路，老鳥可以直接飛過。

接線的要點：零線進燈，火線進開關，開關只是控制火線的通斷，千萬不要接反哦。

需要用到兩個單聯雙控開關，每個開關上有三個接線柱，如圖所示：一個L接火線，另一個開關的L接燈為控制線，兩個開關的L1和L2對應連一起為雙連線。兩個開關都可以完美控制燈的開和關，這個電路也是家族必備的一個電路。

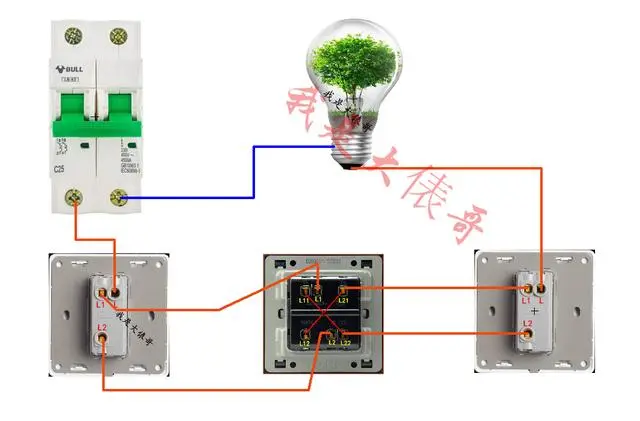

在雙控的基礎上，中間增加一個中途開關，三個開關之間都是雙連線。

四控用的不多，簡單了解一下。在雙控的基礎上，中間增加兩個中途開關，四個開關之間都是雙連線。學會了一燈四控，也就學會了多控，中間可以增加很多個中途開關實現一燈多控。

這個用的比較多，五孔插座的標注：L接火線，N接零線，中間為地線。開關可以控制燈，也可以全控，不過全控用的比較少。

單開加五孔雙控的接法，和一燈雙控是一樣的，只不過五孔插座的位置多了一個零線和地線。

兩個都是雙聯雙控開關，兩個開關都可以完美控制兩個燈，接線如圖所示。

這個是三開單控，一個開關控制三個燈，都是單控的接法。

這個是浴霸開關的接線，應用也很廣泛，這個其實是五開單控的接法，如果浴霸開關是智能開關，帶有指示燈、溫度顯示等，還需要再接一個零線。

總結：這幾個都是常見的燈控電路，需要的朋友可以保存起來。

想了解其他燈控電路，底部留言告訴我，我下期給大家畫。
