鋁模板設計難嗎 非筑名鋁模板圖紙之莆田秀嶼大唐世家B地塊1#樓

鋁模板設計從專業方向講涉及土木工程和機械設計兩個大的專業方向。

施工圖的深化主要是土木工程方向，但是對專業要求并不是很高，我們做鋁模板深化圖紙主要考慮混凝土的最終成型外輪廓，一般不考慮鋼筋及受力計算。鋁模板深化即以我們收到的施工圖為依據，把鋁模板應用的標準層的混凝土最終成型整理到一張圖（深化圖）上，配合節點、樓梯等剖面以及各部位企口壓槽大樣等。

非筑名鋁模板設計之莆田秀嶼大唐世家B地塊項目1#樓深化圖

深化圖跟項目溝通一致后，簽字確認。深化圖及溝通過程中的聯系單是鋁模板設計過程中很重要的設計依據，所以這部分資料一定要謹慎確認及存檔。

非筑名鋁模板設計所有設計成果均能達到免試拼裝直接進場的效果。采用3D配模的方式。所以對于傳統的鋁模板設計來說，深化圖及聯系單深化確認后主要工作就完成了，但是對于非筑名鋁模板設計來說，還需要額外增加一個步驟，把確認的深化圖（平面圖/二維圖紙）翻譯成標準層混凝土的3D模型（數字模型），即混凝土3D建模。非筑名鋁模板設計的混凝土模型1：1真實還原施工現場所要求的最終混凝土成型。

非筑名鋁模板設計之莆田秀嶼大唐世家B地塊項目1#樓混凝土模型

混凝土模型建好以后，非筑名鋁模板設計要根據不同鋁模板廠家的型材截面，標準構件及命名，優先選用規則等，兼顧鋁模板廠的生產習慣進行鋁模板構件的建模（還原鋁模板廠鋁模板生產制造的過程）。然后在混凝土3D模型的基礎上進行鋁模板零件的裝配（配模），真實還原鋁模板廠內試拼裝或者說還原現場施工首層拼裝過程。這個過程要兼顧鋁模板標準構件的最大比例應用以及混凝土構件的最佳受力（支撐）。這個過程相對繁瑣而且對鋁模板設計師要求極高。

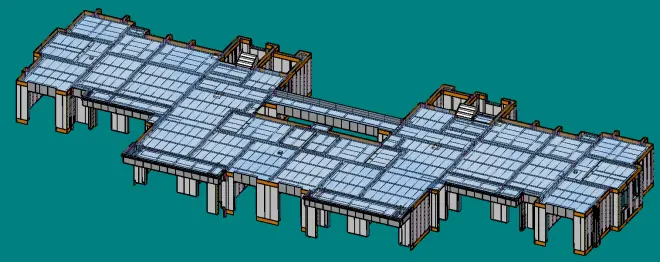

非筑名鋁模板設計之莆田秀嶼大唐世家B地塊項目1#樓配模模型

我們可以把鋁模板設計配模過程與深化過程做個對比，深化建模過程是具有唯一性的，就是說只要是正確的深化和建模，不管任何鋁模板設計師做出來的鋁模板設計深化圖和混凝土模型都是一致的而且是唯一的。但是配模設計則不同，一棟樓的鋁模板設計都會涉及到成千上萬件鋁模板零件，這其中很考驗鋁模板設計師的設計思維及設計理念。一名優秀的鋁模板配模設計師做的配模，結構受力會較為保守同時鋁模板標準構件會最大限度地使用，最終導出的生產清單（BOM表單）標準構件比例很大，非標零件（需要出生產圖）的比例很小，混凝土成型會造成很多的非標鋁模板零件，優秀的鋁模板設計師也會根據非標部位及特征對非標的鋁模板零件進行歸類，這樣對后續的生產及鋁模板現場施工都能帶來很多方便。由于設計師的設計思維和理念不能完全一致，所以如果若干位鋁模板設計師針對同一個項目進行鋁模板配模工作，最終設計成果即導出的鋁模板生產清單不可能完全一致。既然有差別，也就會有優劣之分。

非筑名鋁模板設計之莆田秀嶼大唐世家B地塊項目1#樓配模模型

鋁模板配模設計完成以后，要依據最終的鋁模板配模模型導出生產清單、打包清單、生產圖、鋁模板現場施工打包分布圖、鋁模板現場施工拼裝圖、預埋盒子生產及分布圖、加固用斜撐布置圖以及鋁模板配套輔料（鋁模板配件）清單……如果有變截面或者節點變化等，鋁模板設計還要給出所有變化部分的生產打包以及拼裝圖紙表單等資料。

以非筑名的免試拼裝的鋁模板設計為例，鋁模板設計不難，但是比較繁瑣，更重要的是鋁模板設計師設計過程中絕對嚴謹?shù)墓ぷ鲬B(tài)度及非筑名長期形成的優秀的設計師的理念及思維方式。

非筑名鋁模板設計之莆田秀嶼大唐世家B地塊項目1#樓配模模型動態

巧手繪藍圖，匠心筑大成——非筑名鋁模板設計，將免試拼進行到底
