在每個服務小區，MAC實體處存在一個HARQ實體，維持多個并行HARQ過程，允許在等待先前傳輸?shù)某晒虿怀晒邮盏腍ARQ反饋的同時連續地進行傳輸。

當物理層被配置用于上行鏈路空間復用時，存在與給定TTI相關聯的兩個HARQ處理。否則，存在與給定TTI相關聯的一個HARQ過程。

在給定的TTI處，如果為TTI指示上行許可，則HARQ實體標識應當進行傳輸?shù)腍ARQ過程。它還將接收到的HARQ反饋（ACK/NACK信息）、MCS和由物理層中繼的資源路由到適當?shù)腍ARQ處理。

在異步HARQ中，HARQ過程基于接收到的UL授權與TTI相關聯，RAR中的UL授權除外。每個異步HARQ進程都與HARQ進程標識符相關聯。對于RAR中具有UL授權的UL傳輸，使用HARQ進程標識符0。HARQ反饋不適用于異步上行HARQ。

配置TTI捆綁時，參數TTI_BUNDLE_SIZE提供TTI捆綁的TTI數。TTI綁定依賴于HARQ實體為屬于相同綁定的每個傳輸調用相同的HARQ過程。在綁定內，HARQ重傳是非自適應的，并且根據TTI_BUNDLE_SIZE在不等待來自先前傳輸?shù)姆答伒那闆r下觸發。捆綁的HARQ反饋僅針對捆綁的最后TTI接收（即，與TTI_BUNDLE_SIZE相對應的TTI），而不管該TTI中是否發生傳輸（例如，當發生測量GAP時）。TTI?bundle?的重傳也是TTI?bundle?。當MAC實體配置了一個或多個SCells并配置了上行鏈路時，不支持TTI綁定。

上行HARQ操作對于BL UE或增強覆蓋中的UE是異步的，除了bundle?內的重復。

對于增強覆蓋中的BL UE或YE，參數UL_REPETITION_NUMBER提供bundle?內的傳輸重復次數。對于每個bundle，UL_REPETITION_NUMBER設置為低層提供的值。綁定操作依賴于HARQ實體為每個傳輸調用相同的HARQ進程，該傳輸是consequective子幀中相同綁定的一部分。在bundle內，HARQ重傳是非自適應的，并且根據UL_REPETITION_NUMBER在不等待來自先前傳輸?shù)姆答伒那闆r下被觸發。對應于捆綁的新傳輸或重傳的上行許可僅在捆綁的最后一次重復之后接收。對于與E-UTRAN結合RN子幀配置的RN通信，不支持TTI捆綁。

對于隨機接入期間的Msg3傳輸，TTI?bundling?不適用。對于BL UE或增強覆蓋中的UE，上行重復捆綁用于Msg3的傳輸。

對于每個TTI，HARQ實體應：

• 識別與該TTI相關聯的HARQ過程，并且對于每個識別的HARQ過程：

• 如果已為此進程和此TTI指示上行許可：

1.?如果接收到的授權沒有發往PDCCH上的臨時C-RNTI，并且如果在相關HARQ信息中提供的NDI已經與該HARQ過程的先前傳輸中的值相比被切換；

2.?如果在PDCCH上接收到用于C-RNTI的上行鏈路許可，并且所識別的進程的HARQ緩沖器為空；

3.?如果在隨機接入響應中接收到上行鏈路許可：

①　如果在Msg3緩沖器中存在MAC PDU并且在隨機接入響應中接收到上行鏈路許可：

1)?從Msg3緩沖區獲取要傳輸?shù)腗AC PDU。

②　否則：

1)?從“復用和組裝”實體獲取要傳輸?shù)腗AC PDU；

③　將MAC PDU和上行鏈路授權以及HARQ信息傳送到所識別的HARQ進程；

④　指示已識別的HARQ進程觸發新的傳輸。

4.?否則

⑤　將上行鏈路授權和HARQ信息（冗余版本）傳遞給所標識的HARQ進程；

⑥　指示所識別的HARQ過程生成自適應重傳。

• 否則，如果此HARQ進程的HARQ緩沖區不為空：

1.?指示所識別的HARQ過程生成非自適應重傳。

當確定與先前傳輸中的值相比，NDI是否被置換時，MAC實體應忽略PDCCH上所有上行授權中接收到的用于其臨時C-RNTI的NDI。

為短TTI中調度的PUSCH支持PHICH-less異步UL?HARQ（即sPUSCH）。但是，在TTI長度重配中，HARQ會出現哪些問題呢？

一般情況下，一旦空閑的UE得到服務，UE就會向eNB發起隨機接入過程。然后，eNB將通過RRC信令或PHY信令來配置UE資源，其中TTI長度也配置給UE。如果承載中的業務是實時應用，則TTI長度可以是sTTI，反之，如果業務不是那么緊急或sTTI資源有限，則可以推斷可以使用1ms正常?TTI。由于UE的承載和sTTI資源都能夠變化，UE可能將TTI長度從1ms TTI重新配置為sTTI，或者從sTTI重新配置為1ms TTI。

為了支持靈活的業務時延需求，實現合理的資源利用率，可以在sTTI和1ms TTI（半靜態或動態）之間重配TTI長度。

那現在就存在兩種情況：

1.?情況1:TTI長度從sTTI重配為1ms TTI

2.?情況2:TTI長度從1ms TTI新配為sTTI

對于DL HARQ，如圖1所示，eNB在TTI n處向UE發送TB，UE在TTI n+k處給出HARQ反饋（k在1ms TTI和sTTI中可能不同），如果反饋是NACK，eNB將重傳TB。

無論使用特定于小區的重配還是特定于UE的重配，應用重配的TTI長度的重新配置邊界都將位于TTI中。通常，多個HARQ進程將在UE中運行，對于一個HARQ進程，重配邊界將位于UE準備發送HARQ反饋的TTI中，對于另一個HARQ進程，重配邊界將位于UE準備接收TB重傳的相同TTI中。由于HARQ重傳是異步的，UE可以在重配的TTI中接收TB重傳，因此，重配對TB重傳沒有影響。然而，在情況1（sTTI到1ms TTI）和情況2（1ms TTI到sTTI）中，用于UE HARQ反饋的TTI必須改變，細節如圖2和圖3所示，UE HARQ反饋將可能位于具有重配的長度的新TTI位置。

在圖2和圖3中，UE中存在多個HARQ進程。HARQ反饋的sTTI被1ms TTI替換，或者HARQ反饋的1ms TTI被sTTI替換，問題是兩種情況下的HARQ反饋都需要重新考慮?；旧?，有兩種方法來處理這種HARQ反饋，一種方法是禁用HARQ過程，解決方案可以是，例如，在eNB實現中應用類似的計時器。（如果UE中仍然存在HARQ進程，UE的默認行為是一旦eNB重配TTI就清除其進程）。另一種方法是繼續HARQ過程，解決方案可以是，例如，UE將重定向到新TTI以進行HARQ反饋。

所以，當TTI長度改變時，應確保DL?HARQ。

對于UL HARQ，如圖4中的步驟1，UE將接收用于TB傳輸?shù)腢L授權，步驟2，UE將在該UL授權上傳輸TB，步驟3，UE將接收eNB HARQ反饋（UL授權），步驟4，UE將在其UL授權上重新傳輸TB。

無論使用特定于小區的重配還是特定于UE的重配，應用重配的TTI長度的重配邊界都將位于TTI中。通常，多個HARQ過程將在UE中運行，對于一個HARQ過程，重配邊界將位于UE準備（重新）傳輸TB的TTI中，對于另一個HARQ過程，重配邊界將位于UE準備從eNB接收HARQ反饋（UL grant）的同一TTI中。

在這里，將傳輸和重傳總結在一個圖中，如情況1（sTTI到1ms TTI）和情況2（1ms TTI到sTTI），TTI長度重配改變了UE在UL授權接收時UL數據（重傳）傳輸?shù)腡TI，詳情如圖5和圖6所示，因此UE TB（重傳）傳輸定時需要重新考慮。

對于HARQ反饋，在情況1（sTTI到1ms TTI）中，PHICH的1ms TTI將覆蓋多個具有HARQ ACK的sTTI，HARQ反饋也需要重新考慮。這里可以看到一個問題，當TTI從sTTI變?yōu)?ms TTI時，需要考慮來自eNB的HARQ反饋。然而，在情況2（1ms TTI到sTTI）中，考慮到sTTI中使用PHICH異步UL HARQ，UE將在PHICH less信道中接收UL HARQ反饋，因此，情況2（1ms TTI到sTTI）的重配對UL HARQ反饋沒有影響。

如圖5和圖6所示，UE中存在多個HARQ進程。用于UE?TB（重傳）的sTTI被1ms TTI替換，或者用于UE?TB（重傳）的1ms TTI被sTTI替換，可以看出在這兩種情況下UE?TB（重傳）的一個問題需要重新考慮。基本上，有兩種方法來處理此UE TB（重）傳輸，一種方法是禁用此HARQ過程，解決方案可以是，與下行類似。另一種方法是繼續此HARQ過程，解決方案可以是，例如，UE TB（重傳）傳輸將重定向到新TTI。

還有另外一種情，針對TDD上行容量受限，協議提出了一種增強上行容量的方法，在UpPTS特殊子幀中進行調度和HARQ反饋。有兩種傳輸方案：

1.?獨立傳輸塊可以在UpPTS中傳輸。

2.?UpPTS可以與隨后的UL子幀捆綁在一起，傳輸一個傳輸塊。

所以，1被稱為獨立TB傳輸，2被稱為捆綁TB傳輸。

在Rel-8中，TDD的UL HARQ時機是基于以下原則設計的：

• ?原則1:ACK/NACK的開銷應為相同往返時間內所有子幀的平均開銷；

• ?原則2：上行HARQ模式應該是特定于子幀的；

• ?原則3：ACK/NACK引起的特殊子幀開銷應最小化；

• ?原則4：從向UE可利用的位置發送信號的資源授予的最小延遲。

上述原則考慮了下行和特殊子幀中控制區域的吞吐量、非對稱的上下行資源、用于上行同步HARQ和調度靈活性等因素。作為示例，TDD UL/DL配置0/3的HARQ定時分別在圖7中示出。

對于UpPTS中的PUSCH，Rel-8 UL HARQ時機的因素仍然存在。因此，UpPTS中PUSCH的HARQ時機設計也應遵循同樣的原則。

對于捆綁傳輸塊傳輸，UpPTS和隨后的UL子幀必須一起被調度和確認。因此，具有最小標準影響的簡單方法是對相應的上行鏈路子幀重新使用調度和HARQ定時。然而，有兩個問題需要考慮。

一個問題是PDCCH/EPDCCH/PHICH和（重）傳輸之間的間隔可能小于3ms，這對處理能力施加了新的限制。例如，在圖7的TDD UL/DL配置3中，上行鏈路子幀2由前一幀的子幀8中的PDCCH/EPDCCH/PHICH觸發，它們之間的間隔為3ms。如果在前一幀的子幀#8中同時觸發特殊子幀#1和上行子幀#2中的UpPTS，則它們之間的間隔小于2.5ms。然而，通過設置縮短的TTI和處理時間，可以在一定程度上放松該約束。

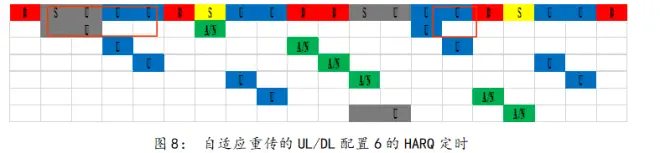

另一個問題是UpPTS+UL子幀中的傳輸可能不會在下一個UpPTS+UL子幀中重新傳輸，而是在正常的上行鏈路子幀中重新傳輸，圖8中給出了一個示例。如果復用當前HARQ定時，由于總傳輸中使用的符號數不同，會對rBLER產生影響。這個問題可以由eNB通過適當?shù)腗CS選擇來解決，在iBLER和rBLER之間進行權衡。另一種方法是通過自適應HARQ調整重傳的PRB。

對于獨立的TB傳輸，需要指定調度和HARQ時機，并且HARQ進程的數目相應地增加。

在UL/DL配置1～5中，下行加特殊子幀多于上行加特殊子幀，因此，在每個下行或特殊子幀中不配置多于一個PUSCH傳輸。在這種情況下，UpPTS中的PUSCH的調度和HARQ定時可以根據Rel-8?TDD?HARQ定時原則來添加。一個例子如由表1和表2所示，其中配置1~5的修改用紅色標記。作為示例，TDD配置3的增加HARQ過程如圖9所示。

對于UL/DL配置0/6，上行鏈路加UpPTS子幀多于下行加DwPTS子幀，因此，有必要調度或確認來自單個下行子幀的多個PUSCH傳輸。表1和表2中給出了一個示例設計。

通過上述設計，可以增加用于TDD的HARQ過程的數量，如表3所示。

所以，建議支持UL/DL配置2/3的TTI捆綁，因?yàn)閁pPTS中有4個子幀包含上行資源和PUSCH。在捆綁大小為4（與Rel-8 TTI捆綁相同）的情況下，優選在初始傳輸和重傳之間包含上行資源的子幀的數目是4的倍數。這樣，包含上行資源的上行子幀都可以在不同HARQ處理之間利用。
