PowerPath管理手冊

Windows環境

一、安裝

1.安裝簡述

EMC PowerPath 6.0安裝在系統Windows 2008R2上，正常圖形界面安裝需要打兩個補丁，分別為KB2921916和KB3033929。

?????? 因PowerPath安裝采用SHA256證書簽名，為了讓SHA256簽名驅動程序能夠在Windows2008R2上正常運行，必須在服務器上安裝由KB2921916和KB3033929支出的Microsoft熱修復程序。在服務器上繼續執行安裝操作之前，PowerPath安裝程序會先檢查是否存在這些KB。如沒有此KB，使用CLI進行安裝時，您可通過傳遞“NO_CHECK=1”安裝程序參數繞過PowerPath安裝程序KB檢查。

?????? 如Windows2008R2未安裝SP1補丁程序包，即使繞過檢查還會提示缺少KB979710，此KB為安裝Microsoft故障轉移集群功能時，需要安裝此KB，系缺少SP1補丁誤報。

?

2.安裝環境

此系統安裝環境Windows 2008 R2 +SP1補丁包，無需安裝其他補丁，使用CLI命令方式安裝，運行cmd程序，命令如下：

C:\PP>EMCPower.X64.signed.6.0.b401.exe /v"/L*v C:\logs\setup.log NO_KBCHECK=1"

不通系統需要安裝版本即系統補丁不通，視情況而定。

3.安裝過程

PowerPath安裝步驟:

1.將PowerPath安裝程序拷貝到C盤下，目錄為C:\PP

2.打開cmd程序，將運行命令切換到C:\PP目錄下

?????? C:\Users\Administrator>cd C:\PP

3.運行dir命令查看目錄下文件

?????? C:\PP>dir

4.運行命令開始安裝PowerPath

?????? C:\PP>EMCPower.X64.signed.6.0.b401.exe /v"/L*v C:\logs\setup.log NO_KBCHECK=1"

5.自動彈出GUI安裝界面，選擇中文，點擊Next

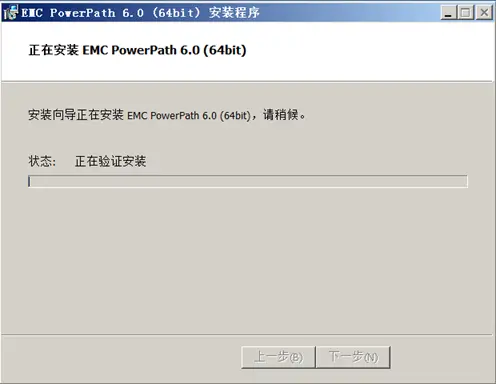

6.安裝程序啟動中

7.開始安裝，點擊下一步

8.選擇組件，默認安裝，點擊下一步

9.默認保留路徑，點擊下一步

10.開始安裝

11.彈出許可證工具，可現在輸入許可，也可點擊確定，后續輸入許可

12.輸入許可，點擊添加

13.點擊確定

14.點擊完成

15.點擊是，重啟系統

16.如果安裝過程中未輸入許可，可在重啟過后，打開開始菜單>所有程序>EMC>PowerPath 許可證工具輸入許可。

?

4.安裝完成

安裝完成后既可將C盤PP文件夾及其內文件刪除，多路徑聚合自動完成，從磁盤管理查看鬼盤消失，將存儲磁盤聯機，既可進行初始化、分區、格式化、分配盤符等操作。

使用如下命令查看多路徑狀態：

powermt display
powermt display dev=all
powermt display ports

5.說明

EMC PowerPath for Windows存儲多路徑管理軟件，本身并不是多路徑軟件，只起到管理作用，它調用了Windows自帶的MPIO多路徑程序。

?

6.注意

卸載 PowerPath 早期版本，而不重新啟動，然后安裝新版本可能會導致系統崩潰。為了避免該問題，請?jiān)诎惭b、卸載或升級 PowerPath 之后重新啟動。

如果在安裝、卸載或升級 PowerPath 之后未重新啟動系統，操作系統會混淆未卸載的舊驅動程序和安裝的新驅動程序，造成系統死機。

?

?

二、管理

圖例說明：

正常狀態：

報錯狀態：

?

Linux環境

一、 安裝

1.上傳安裝包

將安裝包上傳到linux系統tmp下

2.運行安裝命令

# rpm -ivh EMCPower.LINUX-6.3.0.01.00-001.RHEL6.x86_64.rpm

Preparing...??????????????? ########################################### [100%]

?? 1:EMCpower.LINUX???????? ########################################### [100%]

此處用到的所有商標分別是其各自所有者的資產。

注意：管理 CLARiiON AX 系列陣列不需要許可證注冊。

?

*** IMPORTANT ***

啟動 PowerPath 之前，請檢查下列配置：

?? - 為 PowerPath 偽設備的 /etc/fstab 裝載選項添加 _netdev。

?? - 確保已啟動 netfs 服務。

???? 使用 _netdev 選項裝載設備時需要 netfs 服務。

?? - 根據 PowerPath 建議，在 /etc/lvm/lvm.conf 中設置 LVM 過濾器。

?? - 將 /etc/multipath.conf 中的所有設備列入黑名單，并停止 multipathd 服務。

?? - 安裝 PowerPath 許可證并確保未將策略設置為 BasicFailover。

?? - 如果沒有可用的許可證，請確保主機中僅有一個活動的 HBA 端口。

???? 未經過許可，PowerPath 僅支持單個 HBA 配置。

更多詳細信息，請參閱《PowerPath 安裝和管理指南》。

3.注冊PowerPath

# emcpreg -install

?

===========?? EMC PowerPath Registration ===========

Do you have a new registration key or keys to enter?[n] y

????????????????? Enter the registration keys(s) for your product(s),

????????????????? one per line, pressing Enter after each key.

????????????????? After typing all keys, press Enter again.

?

Key (Enter if done): BKPH-3B47-XFMY-QJIX-MG9F-KSMW

1 key(s) successfully added.

Key successfully installed.

?

Key (Enter if done):

1 key(s) successfully registered.

?

4.啟動PowerPath

#/etc/init.d/PowerPath start

正在啟動 PowerPath：? 完畢

?

5.保存配置

# powermt save

?

二、 配置

1.?? 動態添加和刪除 LUN

添加 LUN

1.如果 PowerPath 已經管理要添加新 LUN 的同一陣列上的一些 LUN，則PowerPath 會自動觸發一次總線掃描并在兩分鐘內配置新 LUN。如果 PowerPath 未管理要添加新 LUN 的同一陣列上的任何 LUN，或者如果LUN 將添加到 Dell SC 陣列上，則繼續執行步驟 2，以檢測并配置新添加的LUN。

?

2.自動掃描其他路徑：

對于掃描 hba，鍵入：

/etc/opt/emcpower/emcplun_linux scan hba

對于掃描 iSCSI 軟件啟動器，鍵入：

/etc/opt/emcpower/emcplun_linux scan iscsi

或

手動掃描其他路徑

?????? echo "- - -" > /sys/class/scsi_host/host<#>/scan

?

?

刪除 LUN

1.··找出要?jiǎng)h除的設備

/etc/opt/emcpower/emcplun_linux list emcpower<id>

例如：

# /etc/opt/emcpower/emcplun_linux list emcpowerc

-------------------------------------------------------------------------------

Pseudo Dev?????? :Array ID??? ?????? :Logical Dev?? :Native Dev(s)=SCSI Address

-------------------------------------------------------------------------------

emcpowerc??????? :VIRT1922RZ5CEH???? :?????????????? :sdj=7:0:0:2???? sdh=6:0:0:2

--------------------------------------------------------------------------------

2.停止該設備I/O，并確定該設備未使用。

3.刪除LUN

/etc/opt/emcpower/emcplun_linux remove <pseudo-list> [-noprompt]

例如：

# /etc/opt/emcpower/emcplun_linux remove emcpowerc

---------------------------------------------------------------------

INFO: Following device(s) selected

------------------------------------------------------------------------------------------------

Pseudo Dev?????? :Array ID??? ???????? :Logical Dev?????? :Native Dev(s)=SCSI Address

------------------------------------------------------------------------------------------------

emcpowerc??????? :VIRT1922RZ5CEH???? : ????????????? ?????:sdj=7:0:0:2???? sdh=6:0:0:2?????????????????

---------------------------------------------------------------------

WARNING: This option invokes 'powermt remove dev=<pseudo>' command. Please proceed with Caution!!!

Continue operation? [y,q->quit]: y????

---------------------------------------------------------------------

emcpowerc??????? :VIRT1922RZ5CEH???? : ????? ?????????? :sdj=7:0:0:2???? sdh=6:0:0:2??????????????????

Executing powermt remove dev=emcpowerc

Deleting Native devices: sdj sdh sdg

---------------------------------------------------------------------

INFO: Executing 'powermt release'

---------------------------------------------------------------------

INFO: Executing 'powermt save'

?

調整LUN大小

使用fdisk –l或lsblk查看LUN大小。

使用命令/etc/opt/emcpower/emcplun_linux list emcpower<id>查看要調整的LUN

# /etc/opt/emcpower/emcplun_linux list emcpowerc

-------------------------------------------------------------------------------

Pseudo Dev?????? :Array ID??? ?????? :Logical Dev?? :Native Dev(s)=SCSI Address

-------------------------------------------------------------------------------

emcpowerc??????? :VIRT1922RZ5CEH???? :?????????????? :sdj=7:0:0:2???? sdh=6:0:0:2

--------------------------------------------------------------------------------

使用命令echo 1 > /sys/block/sd<#>/device/rescan掃描磁盤

# echo 1 > /sys/block/sdj/device/rescan

# echo 1 > /sys/block/sdh/device/rescan

掃描完成后查看LUN大小已經發生變化。

2.?? 添加或刪除路徑

如果配置更改會影響主機與存儲系統的連接或邏輯設備標識，您必須重新配置 PowerPath。例如：

光纖通道交換機zone更改

添加或刪除光纖通道交換機

添加或刪除 HBA 或存儲系統端口

添加或刪除邏輯設備

向PowerPath邏輯設備添加新路徑

1.自動掃描其他路徑：

對于掃描 hba，鍵入：

/etc/opt/emcpower/emcplun_linux scan hba

對于掃描 iSCSI 軟件啟動器，鍵入：

/etc/opt/emcpower/emcplun_linux scan iscsi

或

手動掃描其他路徑

?????? echo "- - -" > /sys/class/scsi_host/host<#>/scan

2. 配置 PowerPath 控制下的新路徑。

Powermt Config

3. 保存新配置。

powermt save

刪除指向 PowerPath 邏輯設備的某些路徑

這種情況用于用戶服務器更換過HBA卡，更換完成后，路勁不會自動更新，需要手動刪除。

1.確認要?jiǎng)h除路徑的邏輯設備的配置。

#powermt display dev=all

Pseudo name=emcpowera

Unity ID=VIRT1922RZ5CEH [Host_23]

Logical device ID=60060160B319B026B4CC235F37068E87 [wlj-test]

state=alive; policy=CLAROpt; queued-IOs=0

Owner: default=SP A, current=Unknown? Array failover mode: 4

==============================================================================

--------------- Host ---------------?? - Stor -? -- I/O Path --?? -- Stats ---

###? HW Path?????????????? I/O Paths??? Interf.? Mode???? State?? Q-IOs Errors

==============================================================================

7 172.44.44.175????????? sdd??????? SP A0???? active? alive????? 0????? 0

6 172.44.44.175????????? sdc??????? SP A1???? active? alive????? 0????? 0

5 172.44.44.175????????? sdb??????? SP A2???? active? alive ?????0????? 0

3 UNKNOWN???????? unknown??? SP A0???? active? dead?????? 0????? 1

4 UNKNOWN???????? unknown??? SP A1???? active? dead?????? 0????? 1

?

2. 將要?jiǎng)h除的所有路徑設為備用模式。powermt set mode=standby hba=<#>

#powermt set mode=standby hba=<3>

#powermt set mode=standby hba=<4>

?

3.查看狀態

#powermt display dev=all

………………

3 UNKNOWN???????? unknown??? SP A0??? standby? dead?????? 0????? 1

4 UNKNOWN???????? unknown??? SP A1??? standby? dead?????? 0????? 1

?

4. 確認列為無效路徑的那些路徑是您打算刪除的路徑。

# powermt restore

Warning: Device emcpowera bus 3 path unknown is currently dead.

Warning: Device emcpowera bus 4 path unknown is currently dead.

?

5. 刪除邏輯設備

# powermt remove hba=3

# powermt remove hba=4

?

6.從內核中刪除過時的本機設備。

echo 1 > /sys/block/<本機設備>/device/delete

即：/etc/opt/emcpower/emcplun_linux list emcpowerc 顯示關聯的sdj、sdh、sdg等

?

7. 保存新配置。

powermt save
