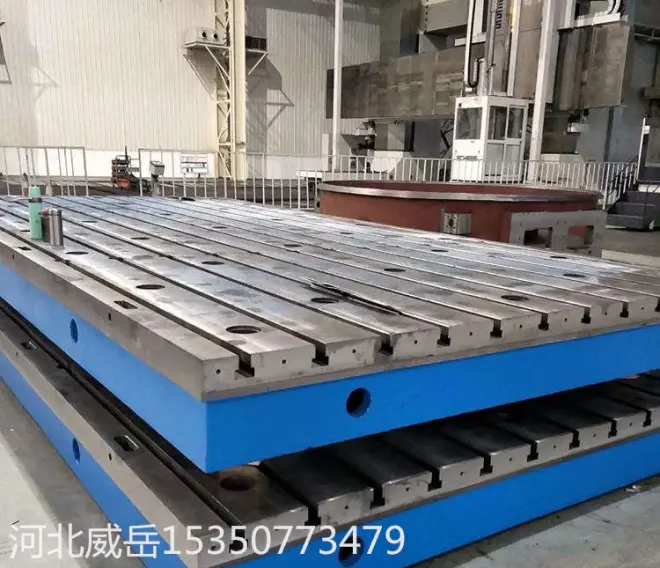

鑄鐵地軌用途：用于加工工藝的鑄鐵地軌，工作面上有孔和T型槽，孔主要用來清理加工時的一些鐵渣和廢棄物，鑄鐵地軌主要是用來固定件。水平床身配上傾斜放置的滑板，并配置傾斜式導軌防護罩，這種機床鑄件布局

形式一方面有水平床身工藝性好的特點，另一方面鑄鐵地軌機床寬度方向的尺寸較水平配置滑板的要小，且排屑方便。鑄鐵地軌工藝性能好。由于灰口鑄鐵含碳量高，接近于共晶成分，故熔點比較低，流動性良好，收縮率小，因此適宜于鑄造結構復雜或薄壁鑄件。

鑄鐵地軌的標準要求：

1﹑鑄鐵地軌的承重量訂貨前明確告知制造方。

2﹑鑄鐵地軌未注明之園角均為R10。

3、鑄鐵地軌用于重要零部件的精度、尺寸、形位誤差的檢測、測量零部件的尺寸和部件的裝配精度。

4、鑄鐵地軌材質為HT200，鑄鐵地軌精度穩定，性能好，如需HT250及HT300材質的地軌，訂購時請注明。

5﹑鑄鐵地軌工作面粗糙度值Ra不大于0.5μm。

6﹑2500x1600(mm)范圍內平面度誤差不大于0.016mm。

其中，鑄鐵地軌蓋板芯頭為了提高芯頭強度，芯頭高度應適當增加。懸吊芯頭只起定位作用，鑄鐵地軌芯頭高度以適當減小。在許多情況下，當只有一個細長的下芯頭時，為了提高下芯后的穩固性，可以適當大下鑄鐵地軌芯頭的支撐面積。當垂直砂芯的長度與直徑之比超過2.5時，為了提高砂芯的穩固性，建議采用擴大下芯頭的形式，擴大后芯頭直徑這樣才能保證砂芯裝入鑄型時的穩固性。

鑄鐵地軌水平芯頭水平放置在砂型中的芯頭稱為水平芯頭。鑄鐵地軌水平芯頭的結構參數同樣包括芯頭長度l、斜度a、間隙S等。雙支點鑄鐵地軌水平芯頭的尺寸和間隙。鑄鐵地軌水平芯頭的長度可根據水平砂芯的長度L以及芯頭直徑D或芯頭截面平均寬度確定，當鑄件的水平芯頭在分型面以下、其方向與起模方向垂直時，為了便于鑄鐵地軌下芯和簡化分型面，要將芯頭適當大，使其引伸到分型面上來，這種芯頭通常稱為引伸芯頭或爬芯頭。

地軌單支點水平芯頭通常稱為懸臂芯頭。鑄鐵地軌懸臂芯頭的尺寸，也可以從標準中查出。鑄鐵地軌懸臂芯頭須加長或加大才能平衡支持整個砂芯，以保證其不致下垂或被金屬液沖離。地軌芯頭上的其他結構對于定位要求嚴格或下芯時容易搞錯方位的砂芯，鑄鐵地軌芯頭要做出定位裝置。帶有定位裝置的芯頭稱為定位芯頭。垂直芯頭的定位結構要能防止砂芯轉動。鑄鐵地軌水平芯頭的定位裝置既要能防止砂芯水平移動，又要能防止鑄鐵地軌砂芯繞水平軸線轉動。壓環是濕砂型鑄造時，為了防止鑄鐵地軌金屬液流入芯座與芯頭之間的間隙內、堵住鑄鐵地軌砂芯的排氣道，而在芯座上形成的砂環。壓環應用于機械化生產中。鑄鐵地軌壓環在合箱時能壓住砂芯，從而代替用人工在排氣道周圍放一團砂子或油泥條的操作。
