近幾年板卡廠商紛紛進軍固態硬盤行業，于用戶來說，同品牌的主板和SSD擁有統一的設計風格，視覺元素搭配上更為省心；于廠商來說，擴充產品線、提供一站式的裝機配件選購，也能提供額外的產品競爭力。近期微星推出了SPATIUM系列固態硬盤，SPATIUM M480是其中的旗艦型號，使用PCIe 4.0x4接口，支持NVMe 1.4協議，具備7000MB/s以上順序讀取速度。

SPATIUM在拉丁語中意為“空間”，本次PCEVA評測的是SPATIUM M480的頂配2TB容量型號。

我們實際收到了兩個M480的評測樣品，下圖是帶有散熱片的M480 2TB外包裝。由于二者性能一致，所以評測合在一起進行。文中會針對有/無散熱片的不同狀態進行散熱和性能對比測試。

導熱墊保護膜上雙語提示文字非常貼心，這些雖然是細節，但也十分重要：之前見過很多固態上無任何提示的保護膜，或者雖然有提示卻只有英文一種語言。

按照保護膜上的提示，將M480從右側劃入到底部散熱片上，再將上半部分散熱片用力壓下，將附送的6顆螺絲在側面擰好即完成散熱片安裝。

M480共有500GB、1TB和2TB三種版本，其中1TB和2TB版本可以實現7000MB/s以上的順序讀取速度，2TB版本具備最高的性能指標以及1400TBW的寫入耐久度指標。

微星M480采用了群聯PS5018-E18主控方案，本次測試的2TB版本使用了雙面PCB布局。閃存使用了美光96層堆疊B27B，512Gb die類型，每個閃存顆粒中封裝有4個閃存die。

群聯PS5018主控使用臺積電12nm工藝取代了原來在PS5016上使用的28nm工藝，CPU核心數量從2個增加到3個（Cortex R5架構，運行頻率1000MHz），仍搭配2個CoXProcessor，其中一個負責閃存管理，另一個負責處理主機和FTL，為主控CPU減負。

通過phison_nvme_flash_id2工具查詢，微星M480使用1200MT/s接口速率的美光閃存。PS5018-E18主控CPU運行頻率達到1000MHz，高于群聯PS5012-E12的667MHz和群聯PS5016-E16的733MHz。

測試平臺及信息識別：

測試平臺：

CPU：AMD Ryzen 7 5800X

主板：X570

內存：DDR4-3200 8GBx2

硬盤：浦科特M8V 512GB（系統盤）

微星M480 2TB（FW：EIFM21.2）

系統：Windows 10 21H1

驅動：微軟默認stornvme

設置：除特別說明以外，關閉ASPM及APST節能

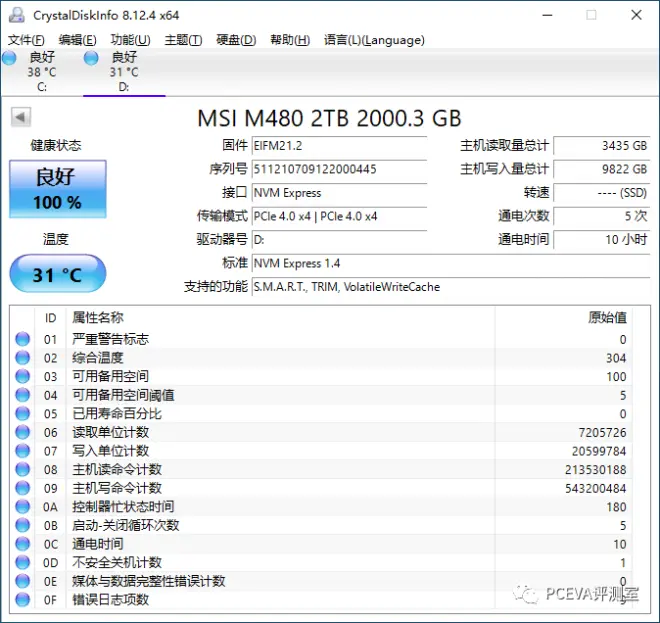

CrystalDiskInfo信息識別：

CrystalDiskInfo已經可以滿足我們對NVMe SSD健康信息的全面識別需求。

Smartmontools信息識別：

Smartmontools是一個開源工具軟件，可以識別NVMe固態硬盤的溫度限制信息以及APST預設，這些信息同NVMe固態硬盤的節能及熱管理策略有關。

NVMe在發展的過程中不斷加入各種先進節能和熱管理特性，通過smartmontools和AIDA64對微星M480的識別結果整理如下。

基準測試

基準測試1：理論帶寬測試

這個測試是為了驗證SSD能否達到其標稱的性能指標。順序測試修改為Q128T1（128K區塊），隨機測試修改為Q32T16（4K區塊）。實際測得順序讀取7194.6MB/s，超過標稱值7000MB/s，順序?qū)懭?770.5MB/s，略低于標稱值6800MB/s。

4K隨機讀寫速度需要進行一下轉換，隨機讀取2653.9MB/s相當于663475 IOPS，隨機寫入5626.9MB/s相當于1406725 IOPS，超過標稱值的順序讀650000 IOPS、順序?qū)懭?00000 IOPS。

基準測試2：PCMark 8測試

微星M480 2TB在PCMark 8存儲測試中獲得5100分。相比數月前我們測試的另外一塊同主控、同容量但搭載較早固件（EIFM21.0）的樣品，新固件的分?jǐn)?shù)小漲3分。

基準測試3：游戲加載測試

我們通過Final Fantsy XIV的Benchmark對比測試了微星M480和三款PCIe 3.0固態硬盤的游戲加載時長。

M480 2TB的成績?yōu)?.636秒，加載用時最短。

基準測試4：設計和專業應用性能

設計應用性能測試使用PugetBench進行，該測試通過腳本方式實際執行Adobe設計套件工作，并根據完成時間對整個硬件系統給出性能評分。由于是整機效能評分，SSD的效能影響會不如其他測試明顯。在使用微星M480 2TB的情況下，測試平臺于PugetBecnh for Photoshop中得到1000分。

在使用微星M480 2TB的情況下，測試平臺于PugetBecnh for After Effects中得到1150分。

專業應用性能測試使用工作站性能評估工具SPECWorkstation 3.1進行，測試項目覆蓋了3D建模、視頻轉碼、流體力學仿真計算、分子動力學模擬、地震解釋等專業軟件，可以展現固態硬盤對工作站性能的影響。

微星M480 2TB充分展現了PCIe 4.0的速度優勢。

基準測試5：SLC緩存及半盤使用性能

空盤狀態下微星M480 2TB擁有大約220GB容量的SLC寫入緩存，屬于動態SLC緩存策略。

本次測試的是2TB頂配型號，在用IOMeter填充50%全盤空間之后，仍能測得接近200GB的SLC寫入緩存空間：

半盤狀態下CrystalDiskMark測試成績和空盤時基本一致：

半盤狀態下PCMark 10完整系統盤基準測試成績和空盤時相比也基本保持不變：

進階測試：

進階測試項目1：溫度對性能影響測試

過熱限速是NVMe固態硬盤繞不開的問題，特別是PCIe 4.0固態硬盤在速度提升之后發熱密度也更高。在夏季和沒有風扇主動散熱的實際工作條件下，熱量管理成為實際使用性能的關鍵影響因素。

在31度室溫、被動散熱、關閉全部節能特性的條件下，無散熱片版本的微星M480 2TB待機溫度39度。而安裝散熱片后的微星M480 2TB待機溫度顯示為34度。M480的溫度數據來自閃存位置，而非主要熱源——主控芯片。實際上在沒有散熱片的情況下主控會比安裝散熱片后熱的多。

首先是溫度壓力測試，通過IOMeter執行16GB LBA范圍內的128KB QD32順序讀取測試，以便讓SSD始終保持穩定的滿負荷工作狀態。通過HWiNFO64每500ms記錄一次實時傳輸速度和溫度讀數。未安裝散熱片的情況下，微星M480 2TB的全速讀取維持了18秒，溫度讀數并不高，限速原因應該是主控過熱。觸發過熱后讀取速度在700到1400MB/s之間波動。下方圖表中左側坐標軸為讀取速度（橙色曲線），單位MB/s，右側次坐標軸為SSD報告的溫度（藍色曲線），單位攝氏度。

安裝散熱片的情況下，微星M480 2TB的全速讀取過程持續624秒，時長是無散熱片狀態下的35倍。在觸發過熱之后，M480會逐漸調整限速值，最終讀取速度穩定在3800MB/s左右。顯然，M480散熱片的作用顯著，對于極致重負載應用來說非常有必要。

除了滿負荷測試之外，我們還通過PCMark 8命令行模式執行自定義存儲測試，連續執行10次戰地3加載測試（除開準備階段的50分鐘外，實際應用測試持續20余分鐘）、或連續執行3次Photoshop Heavy測試除開準備階段的50分鐘外，實際應用測試持續約17分鐘）來評估實際使用中有/無散熱片對微星M480性能的影響。

在這兩種實際應用測試中，即便沒有安裝散熱片，微星M480 2TB也不會觸發過熱限速，能夠保持和安裝散熱片狀態下一致的性能。這個消息對于準備在高端游戲本中安裝微星M480的玩家來說是個好消息。

進階測試項目2：節能開關對性能影響測試

在上一個測試項目中，為了衡量惡劣條件下的SSD溫度/性能表現，采用了關閉所有節能特性的方式。而在實際使用中，尤其是安裝在筆記本當中時，開啟NVMe SSD的節能特性可以有效降低中輕度負載下SSD的溫度，從而為突發讀寫提供更高的溫度上升空間，減少過熱限速帶來的性能損失。

微星M480支持ASPM和APST兩套節能機制。ASPM在筆記本平臺上默認處于開啟狀態，可以通過HWiNFO64中Active State Power Management Status：L1 Entry進行確認。

APST自動電源狀態轉換則由NVMe SSD固件預設以及Windows電源計劃共同控制。下表中微星M480的最大功耗數據源自smartmontools讀出值，功耗數據并不一定準確，我們只需關心進入延遲和退出延遲兩項信息，二者相加后需小于等于Windows指定范圍方能進入該電源狀態。

以下測試中選取了ASPM開啟、空閑超時200毫秒、延遲約束限制15毫秒。在此設定下，微星M480可于空閑時進入到PS3電源狀態。開啟節能后，無散熱片狀態下M480待機溫度可下降8度、有散熱片狀態下M480待機溫度可下降3度，節能帶來的降溫效果較為明顯。

通過CrystalDiskMark和PCMark 10完整系統盤基準測試成績來看，該節能設定對微星M480使用性能的影響很小。

在筆記本電腦中，ASPM和APST都是默認就會啟用的，只要用戶不主動選擇高性能或者修改Windows隱藏的電源計劃選項，都將自動在享受待機溫度紅利的同時保有近乎完整的使用性能。

進階測試項目3：4KB QD32 隨機寫入離散度測試

無文件系統下使用IOMeter進行128K QD32持續寫入45分鐘，緩存外平均寫入速度大約1656MB/s。

空閑15分鐘后改用4K QD32隨機寫入5000秒并每秒記錄：

最后500秒平均寫入IOPS：24389。離散度表現總體來看還是不錯的。

進階測試項目4：PCMARK 10盤性能一致性測試（穩定態家用環境性能）

盤性能一致性測試是PCMark 10中一個僅針對專業用戶的極苛刻測試，相當于PCMark 8中的擴展存儲測試，只是不需要?jiǎng)h除分區進行。該測試會對固態硬盤產生大量寫入，最小23TB，最大可達到SSD容量的三倍，所以只有耐久度指標較高的高端固態硬盤才會進行這項測試。

這個測試主要是給家用最?lèi)毫迎h(huán)境下的性能參考。在測試過程中SSD會持續承受高負載讀寫，以展現其在不同條件下的性能變化。我們挑選了其中的Photoshop Heavy項目，上圖中可以看到M480從出廠態到穩定態的性能變化，在隨機寫入壓力停止后，M480可以快速地恢復性能。

總結：

微星SPATIUM M480 2TB使用了群聯PS5018主控搭配美光96層B27B閃存的方案，無論在游戲娛樂還是在辦公、設計應用中都能體現出性能優勢。

M480選配的散熱片使用帶有微星龍盾Logo的立體造型，富有力量感。在滿負荷壓力測試中，散熱片發揮出了遠勝普通主板自帶M.2散熱片的降溫效果，能夠讓SSD在苛刻使用條件下發揮出最佳效能。對于筆記本電腦用戶，無散熱片版本的M480在開啟節能特性后待機溫度控制良好，在長時間游戲和設計應用負載下保持了不掉速的優異成績。
