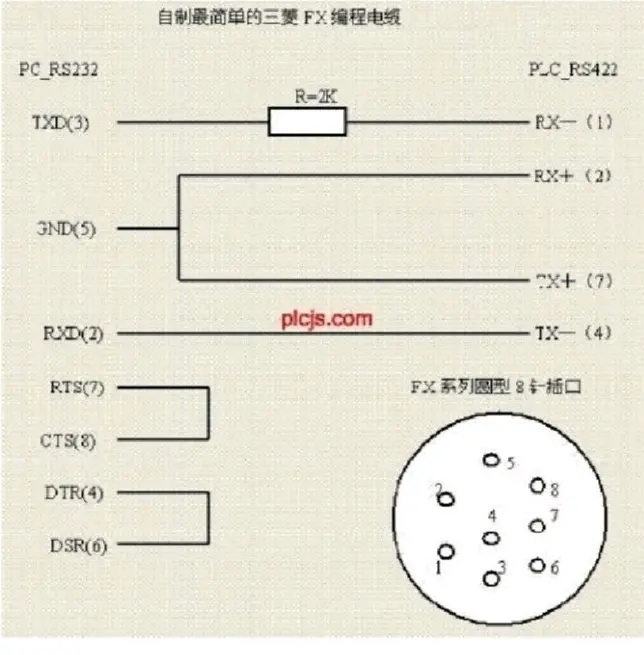

幾點需要說明： 1．RS232，RS422均是全雙工通訊，只是電平信號相反且電壓不同，本圖采用422單邊驅動的方式，這樣就和RS232基本相同了. 2. 電阻的作用主要用來限制電流，防止電流過大燒壞通訊端口.我用的是3K的電阻，效果良好. 3. 不要在兩頭都帶電的情況下插拔電纜，以免燒壞通訊端口. 4. 8針圓頭的針腳編號是從正面看的（插 PLC那端） 經一段時間用下來，沒有出現任何異常情況，且適合FX1N，F(xiàn)X2N等多種機型.
