前言：

個人認為CATIA是極佳的建模軟件，各方面性能很不錯，特別是大型模型，系統的環境變量CAT_VBO_ALLOWED設為1后，使用起來十分流暢，在普通家用電腦上其流暢度遠遠甩開UG和SW。ANSYS也是很優秀的仿真平臺。如果ANSYS能夠直接讀取CATIA的參數化幾何數據那么后續的尺寸優化、參數優化等可以很方便的實現。這個從設計到仿真的流程會很流暢、便捷。

?

如何將建模軟件的參數傳遞給有限元軟件進行優化設計，我想到的方案如下：

1、直接使用UG作為建模軟件和有限元的前后處理軟件進行后續的拓?fù)鋬?yōu)化以及尺寸優化。UG的建模功能很強不需要多說，其求解器nxnastran也不錯。UG也支持其他求解器。

2、ANSYS直接和SW、UG、CREO搭配，設置好可以直接讀取參數，甚至可以用自帶的design modeler，缺點就是用不了CATIA，大模型卡到心態爆炸。

3、CATIA和ABAQUS通過插件來傳遞參數化數據（個人覺得ABAQUS的網格劃分功能易用性差一些，不太好用，不方便偷懶摸魚）。

4、使用ISIGHT、ANSYS optilang、hyperstudy這樣的多學科優化工具。

?

多學科優化ISIGHT是正途，但總想偷點懶，殺雞焉用牛刀。簡單問題不搞那么復雜多給自己點摸魚的時間就很贊。比如問題沒復雜到一定程度我也沒必要上HYPERMESH修幾何修網格不是。之前ANSYS和CAITA的關聯搞了好久沒成功，好不容易成功了留個記錄。

?

?

正文：

ANSYS讀取CATIA數據有兩種方式：1、Reader 2、CADNexus

如下圖：

?

其中Reader讀不進參數，不考慮。CADNexus 是第三方軟件網上資源很少，幾乎沒有教程。這也是我折騰好久的原因。

ANSYS14.5.7可以和CADNexus_v3.15.4搭配，ANSYS16.0可以和CADNexus_v3.20搭配。以下以ANSYS16.0示例。

一、下載ANSYS16.0、CADNexus_v3.20、CATIA V5-6R2013

二、其中ANSYS正常安裝即可，CATIA V5-6R2013在win10上許可證的安裝比較麻煩，無法啟動許可證時只能通過命令行來實現

1、cd ?C:\Program Files\Dassault Systemes\DS License Server\intel_a\code\bin

?

2、dslicsrv /test -admin

?

3、c localhost 4084

?

4、e -dir .\ -file “文件名稱帶后綴”（引號去除）

?

5、sc -els yes

?

5、sc -lp 4085

?

三、安裝CADNexus_v3.20

?

?

雙擊安裝程序

?

日文看不懂，選英文，一路next

?

這里留空，直接next，為什么留空？因?yàn)楣俜秸f(shuō)明寫的。

?

?

接受，next

?

勾選你安裝的catia版本

?

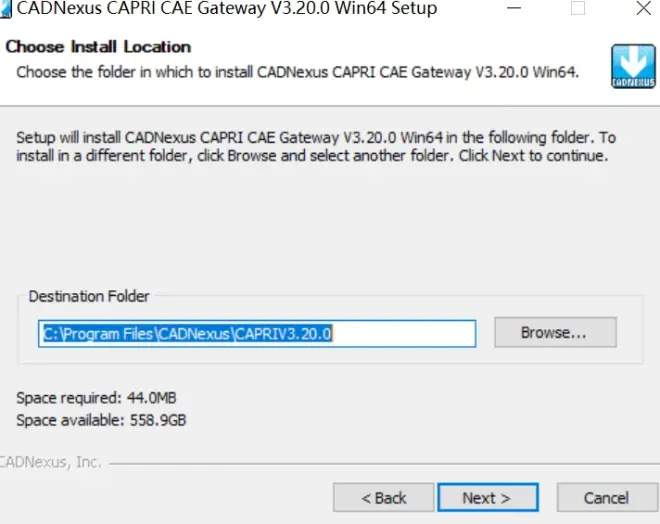

安裝位置，這個默認就好，強迫癥就自己改,next

?

這一步比較關鍵，需要指定CATIA的啟動環境文件位置，可以右鍵catia的圖標，在目標中找到該文件的路徑，我的CATIA自己調整過，位置在C:\ProgramData\DassaultSystemes\CATEnvB23

好了，找到這個文件了。

接下來一路next安裝即可

四、設置ANSYS，在開始菜單中找到如下快捷方式，以管理員運行

勾選catia v5和cadnexus并next

configure selected cad interfaces

至此。軟件設置完成

我門（別問我為啥，就這個門字，W門TTL）來做個實例：

打開catia建立一個模型，并建立5個參數，ansys的默認設置只有ds開頭的參數會被ANSYS識別，所以這5個參數以ds開頭。分別為圓柱的直徑和高度以及長方體的長寬高。

直接把這個part拖進workbench，右鍵edit geometry in design modeler

直接update，可以看到這5個參數已經傳遞給ANSYS了。勾選ds01-ds05這五個參數，并關閉。

可以看到已經出現patameter set了，可以再拖一個direct optimization進去， 雙擊patameter set。

接下來的分析便可以按自己的需求調整了，在ansys中更改這5個參數時幾何模型對應的尺寸會對應變化。比如我以質量最小為目標，模態頻率為約束進行尺寸優化如下圖，這個例子僅僅是演示，沒有實際意義。
